| Τροποποιημένο: | 1set |
| τιμή: | διαπραγματεύσιμα |
| τυποποιημένη συσκευασία: | Πλόιμη συσκευασία |
| Προθεσμία παράδοσης: | 30 ΗΜΕΡΕΣ |
| μέθοδος πληρωμής: | L/C, T/T, Western Union |
| Ικανότητα εφοδιασμού: | 500 σύνολα/το χρόνο |

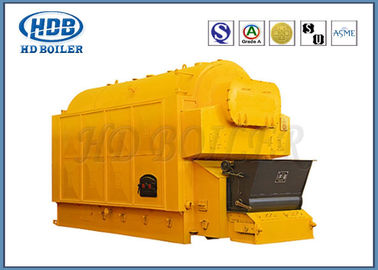

Κοντός εγκαταστάσεων λέβητας ζεστού νερού ατμού περιόδου DZL με κάρβουνο με τη μακριά ζωή υπηρεσιών
παραγωγή
Ο ατμός σειράς HD DZL και ο λέβητας ζεστού νερού είναι ο ενιαίος-κύλινδρος, συνέλευση υδραυλών, λέβητας σχαρών αλυσίδων. Το τύμπανο λεβήτων τακτοποιείται κατά μήκος του κέντρου του λέβητα κατά μήκος.
Το μπροστινό τύμπανο και και οι δύο πλευρές των σωλήνων νερό-τοίχων φούρνων διαμορφώνουν την ακτινοβόλο επιφάνεια θέρμανσης, το οπίσθιο τύμπανο και ο σωλήνας τοποθετούνται μεταξύ της επιφάνειας θέρμανσης μεταφοράς μορφής επιγραφών.
Ο εξοικονομητής άνθρακα εγκαθίσταται στο οπίσθιο τμήμα του λέβητα.
Μετά από κάποια θερμότητα του καύση-παραγμένου υψηλής θερμοκρασίας καπνού απορροφάται από το δάπεδο τζακιού, τις ροές καπνών στην επιφάνεια θέρμανσης μεταφοράς μέσω της αίθουσας εγκαυμάτων έξω και τις εξατμίσεις έξω μέσω της καπνοδόχου μέσω του εξοικονομητή άνθρακα, του συλλέκτη σκόνης και του ανεμιστήρα έλξης.
Χαρακτηριστικά γνωρίσματα και πλεονεκτήματα
1. Οριζόντιος ενιαίος λέβητας σχαρών αλυσίδων υδροσωλήνων τυμπάνων. Αποτελείται από το ανώτερο σώμα και το χαμηλότερο λέβητα σχαρών.
2. Διαμήκες σχεδιάγραμμα για το ενιαίο σώμα λεβήτων τυμπάνων, τύμπανο λεβήτων με το δίπλευρο σωλήνα τοίχων νερού της επιφάνειας θέρμανσης ακτινοβολίας αιθουσών, ανεξάρτητα από την εκ μεταφοράς επιφάνεια θέρμανσης και στις δύο πλευρές της δέσμης σωλήνων.
3. Εσωτερικός σωλήνας πυρκαγιάς σωλήνων επιφάνειας θέρμανσης conection καπνού νημάτων τυμπάνων, φύλλο σωλήνων με τη χαμηλή πίεση χωρίς ενισχυμένο πιάτο σωλήνων αψίδων.
4. Η σχάρα αλυσίδων δείχνει την αποθήκη εμπορευμάτων στον αέρα, η ρύθμιση όγκου αέρα αιθουσών αέρα ανεξάρτητα, stepless κανονισμός ταχύτητας σχαρών.
5.Structure οι μορφές, μπορούν να συνδυαστούν στο εργοστάσιο, μπορεί επίσης να συνδυαστεί στο εργοτάξιο.
Παράμετρος
| Πρότυπο | Dzl1-0,7-AII Dzl1-1,0-AII |
Dzl2-1,25-AII Dzl2-1,6-AII Dzl2-2,5-AII |
Dzl4-1,25-AII Dzl4-1,6-AII Dzl4-2,5-AII |
Dzl6-1,25-AII Dzl6-1,6-AII Dzl6-2,5-AII |
Dzl10-1,25-AII Dzl10-1,6-AII |
Dzl15-1,25-AII Dzl15-1,6-AII |
Dzl20-1,25-AII Dzl20-1,6-AII |
|
| Εκτιμημένη ικανότητα t/h εξάτμισης | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Εκτιμημένη πίεση εργασίας | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Εκτιμημένη θερμοκρασία ατμού | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Water-supply θερμοκρασία | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Περιοχή της σχάρας τετρ.μέτρο | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Αποτελεσματική περιοχή της σχάρας τετρ.μέτρο | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| Όγκος μ3 λεβήτων | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Αποδοτικότητα % σχεδίου | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Εφαρμόσιμα καύσιμα | Ασφαλτούχος κατηγορία ΙΙ | |||||||
| Kg/h | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Μέγιστο μέγεθος της ναυτιλίας του μέρους μ | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Μέγιστο βάρος της ναυτιλίας του μέρους μ | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Μέγεθος της εγκατάστασης μ | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Ανεμιστήρας έλξης | πρότυπο | Y5-47 | GY2-15 | YX9-35No.8C | Gy6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (μ3 το /h) ροή αέρος | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (PA) πίεση | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (KW) δύναμη | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Ανεμιστήρας ανεμιστήρων | πρότυπο | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | Gg10-1 | G4-73 9D | G4-73 9D |
| (μ3 το /h) ροή αέρος | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (PA) πίεση | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) δύναμη | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Αντλία τροφών | πρότυπο | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| (μ3 το /h) | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| μ | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) δύναμη | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor ταχύτητας | πρότυπο | Gl-5P | Gl-5P | Gl-5P | Gl-10P | Gl-16P | Gl-20P/II | Gl-20P/II |
| (KW) δύναμη | 0,55 | 0,55 | 0,55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Μηχανή σκουριάς | πρότυπο | Lxl-1 | Lxl-2 | Lxl-4 | Lxl-6 | Lxl-10 | Lxl-15 | Lxl-20 |
| (KW) δύναμη | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| πρότυπο σκόνης | Xd-1 | Xd-2 | Xd-4 | Xd-6 | Xd-10 | Xd-15 | Xd-20 | |
Πληροφορίες επιχείρησης
HD ο λέβητας που καθιερώνεται το 1985, Co. λεβήτων ήχων καμπάνας Zhangjiagang Hua, ΕΠΕ (που κάνει εμπόριο ως λέβητας HD), είναι ένας επαγγελματικός βιομηχανικός κατασκευαστής, που παράγει το λέβητα χρησιμότητας, βιομηχανικός λέβητας, λέβητας HRSG και όλα τα είδη μερών λεβήτων, όπως οι επιτροπές waterwall, οι εξοικονομητές, οι προθερμαστές αέρα, superheaters, οι επιγραφές, οι σπειροειδείς σωλήνες πτερυγίων, οι σωλήνες χ-πτερυγίων, ο λέβητας σωλήνων θερμότητας κ.λπ. HD βρίσκονται στο βιομηχανικό πάρκο Lai ήχων καμπάνας, ανατολικό προάστιο της πόλης συμμορίας Zhang Jia. Η θέση των εγκαταστάσεων είναι οδός ταχείας κυκλοφορίας περίπου 150km στο δρόμο λιμένων της Σαγκάη ή κράτους 60km σε Suzhou ή Wuxi, με τη μεταφορά που επεκτείνεται προς όλες τις κατευθύνσεις βολικά και γρήγορα.
