| Τροποποιημένο: | 1 σύνολο |
| τιμή: | διαπραγματεύσιμα |
| τυποποιημένη συσκευασία: | Πλόιμη συσκευασία |
| Προθεσμία παράδοσης: | 45 - 100 ημέρες |
| μέθοδος πληρωμής: | Western Union, L/C, T/T |
| Ικανότητα εφοδιασμού: | 500 το χρόνο |
Εισαγωγή

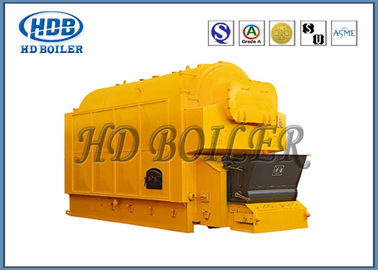

HD ο ατμός σειράς ΛΕΒΗΤΩΝ DZL και ο λέβητας ζεστού νερού είναι ο ενιαίος-κύλινδρος, συνέλευση υδραυλών, λέβητας σχαρών αλυσίδων. Το τύμπανο λεβήτων τακτοποιείται κατά μήκος του κέντρου του λέβητα κατά μήκος. Ο εξοικονομητής άνθρακα εγκαθίσταται στο οπίσθιο τμήμα του λέβητα. Ο καπνός απορροφάται από το δάπεδο τζακιού, οι ροές καπνών στην επιφάνεια θέρμανσης μεταφοράς. Μέσω της δροσίζοντας αίθουσας και των εξατμίσεων έξω μέσω της καπνοδόχου μέσω του άνθρακα. Εξοικονομητής, συλλέκτης σκόνης και ανεμιστήρας έλξης.
Δομικά χαρακτηριστικά γνωρίσματα
1. Οριζόντιος ενιαίος λέβητας σχαρών αλυσίδων υδροσωλήνων τυμπάνων. Αποτελείται από το ανώτερο σώμα και το χαμηλότερο λέβητα σχαρών.
2. Διαμήκες σχεδιάγραμμα για το ενιαίο σώμα λεβήτων τυμπάνων, τύμπανο λεβήτων με το δίπλευρο σωλήνα τοίχων νερού της επιφάνειας θέρμανσης ακτινοβολίας αιθουσών, ανεξάρτητα από την εκ μεταφοράς επιφάνεια θέρμανσης και στις δύο πλευρές της δέσμης σωλήνων.
3. Εσωτερικός σωλήνας πυρκαγιάς σωλήνων επιφάνειας θέρμανσης μεταφοράς καπνού νημάτων τυμπάνων, φύλλο σωλήνων με τη χαμηλή πίεση χωρίς ενισχυμένο πιάτο σωλήνων αψίδων.
4. Η σχάρα αλυσίδων δείχνει την αποθήκη εμπορευμάτων στον αέρα, η ρύθμιση όγκου αέρα αιθουσών αέρα ανεξάρτητα, stepless κανονισμός ταχύτητας σχαρών.
Πλεονεκτήματα απόδοσης
1. Ο λέβητας για τη γρήγορη) μορφή ομάδας (, συμπαγής δομή, καλύπτει έναν τομέα μιας μικρής, μικρής περιόδου εγκαταστάσεων περιοχής, λιγότερο κόστος εγκαταστάσεων, επένδυση υποδομής.
2. Το πιάτο σωλήνων στη θερμοκρασία καπνού είναι χαμηλός, ενιαίος επιστροφής σωλήνας, πιάτο σωλήνων που θερμαίνονται ομοιόμορφα, χαμηλή ζωή υπηρεσιών λειτουργίας λεβήτων πίεσης πιάτων σωλήνων ασφαλής και αξιόπιστη, μακριά.
3. Η ρύθμιση να θερμάνει την επιφάνεια, ο λογικός πλήρως, θέρμανση λεβήτων, άνοδος πίεσης γρηγορότερα, πλήρης, υψηλή θερμική αποδοτικότητα παραγωγής.
4. Η σχάρα δείχνει την αποθήκη εμπορευμάτων στον αέρα, ο ανεξάρτητος δωματίων αέρα ρυθμίζει τη ροή αέρα, άνθρακα ομοιόμορφα, ευρεία προσαρμοστικότητα του άνθρακα.
5. Η ασφάλεια ένας υψηλός βαθμός της αυτοματοποίησης, του αυτόματου ελέγχου και του οργάνου ελέγχου είναι πλήρης, ασφαλής και αξιόπιστη, εύκολη λειτουργία.
Παράμετροι προϊόντων
| Πρότυπο λεβήτων ατμού | Dzl1-0,7-AII Dzl1-1,0-AII |
Dzl2-1,25-AII Dzl2-1,6-AII Dzl2-2,5-AII |
Dzl4-1,25-AII Dzl4-1,6-AII Dzl4-2,5-AII |
Dzl6-1,25-AII Dzl6-1,6-AII Dzl6-2,5-AII |
Dzl10-1,25-AII Dzl10-1,6-AII |
Dzl15-1,25-AII Dzl15-1,6-AII |
Dzl20-1,25-AII Dzl20-1,6-AII |
|
| Εκτιμημένη ικανότητα εξάτμισης (t/h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| Εκτιμημένη πίεση εργασίας (MPA) | 0.7/1.0 | 1.25/1.6/2.5 | 1.25/1.6/2.5 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | |
| Εκτιμημένη θερμοκρασία ατμού (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| Water-supply θερμοκρασία (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Περιοχή της σχάρας (τετρ.μέτρο) | 3.5/20/10 | 6.5/40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| Αποτελεσματική περιοχή της σχάρας (τετρ.μέτρο) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| Όγκος λεβήτων (μ3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Αποδοτικότητα σχεδίου (%) | >76 | >78 | >78 | >80 | >80 | >80 | >80 | |
| Εφαρμόσιμα καύσιμα | Ασφαλτούχος κατηγορία ΙΙ | |||||||
| Κατανάλωση καυσίμων (kg/h) | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| Μέγιστο μέγεθος της ναυτιλίας του μέρους (μ) | 5.5×1.8×2.9 | 5.7×2.6×3.4 | 6.8×2.9×3.6 | 7.1×2.8×3.6 | 7.6×3.4×3.6 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Μέγιστο βάρος της ναυτιλίας του μέρους (τ) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| Μέγεθος της εγκατάστασης (μ) | 6.0×3.2×4.2 | 5.7×3.9×4.9 | 6.8×3.6×5.1 | 8.1×5.2×6.3 | 9.8×5.7×6.3 | 10.4×5.2×8.1 | 11×5.6×8.6 | |
| Ανεμιστήρας έλξης | πρότυπο | Y5-47 | GY2-15 | YX9-35No.8C | Gy6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| ροή αέρος (m3/h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| πίεση (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| δύναμη (KW) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Ανεμιστήρας ανεμιστήρων | πρότυπο | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | Gg10-1 | G4-73 9D | G4-73 9D |
| ροή αέρος (m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| πίεση (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| δύναμη (KW) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Αντλία τροφών | πρότυπο | JGGC2.0-8×14/18 | JGGC2.4-9×19/22 DG6-25×11 |
DG6-25×7/8 DG6-25×12 |
DG6-25×7/9 DG6-25×12 |
DG12-25×7/8 | DG25-30×6/7 | DG25-30×6/7 |
| ροή αέρος (m3/h) | 2.4 | 2.4/2.4/3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| Ανελκυστήρας (m3/h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| δύναμη (KW) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Govemor ταχύτητας | πρότυπο | Gl-5P | Gl-5P | Gl-5P | Gl-10P | Gl-16P | Gl-20P/II | Gl-20P/II |
| δύναμη (KW) | 0,55 | 0,55 | 0,55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Μηχανή σκουριάς | πρότυπο | Lxl-1 | Lxl-2 | Lxl-4 | Lxl-6 | Lxl-10 | Lxl-15 | Lxl-20 |
| δύναμη (KW) | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| Πρότυπο σκόνης | Xd-1 | Xd-2 | Xd-4 | Xd-6 | Xd-10 | Xd-15 | Xd-20 | |
| Πρότυπο λεβήτων ζεστού νερού | Dzl0.7-0.7/95/70-ΟΛΟΙ |
Dzl1.4-0.7/95/70-ΟΛΟΙ Dzl1.4-1.0/115/70-ΟΛΟΙ |
Dzl2.8-0.7/95/70-ΟΛΟΙ Dzl2.8-1.0/115/70-ΟΛΟΙ |
Dzl4.2-0.7/95/70-ΟΛΟΙ Dzl4.2-1.0/115/70-ΟΛΟΙ |
Dzl7-1.0/95/70-ΟΛΟΙ Dzl7-1.0/115/70-ΟΛΟΙ |
Dzl10.5-1.0/95/70-ΟΛΟΙ Dzl10.5-1.0/115/70-ΟΛΟΙ |
Dzl14-1.0/95/70-ΟΛΟΙ Dzl14-1.25/130/70-ΟΛΟΙ |
|
| Εκτιμημένη δύναμη θέρμανσης (MW) | 0,7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| Εκτιμημένη πίεση εργασίας (MPA) | 0,7 | 0.7/1.0 | 0.7/1.0 | 0.7/1.0 | 1.0 | 1.0 | 1.0/1.25 | |
| Εκτιμημένη θερμοκρασία εξόδου (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| Εκτιμημένη θερμοκρασία κολπίσκων (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Όγκος λεβήτων (μ3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| Αποδοτικότητα σχεδίου (%) | >76 | >78 | >79 | >81 | >81 | >81 | >81 | |
| Εφαρμόσιμα καύσιμα | Ασφαλτούχος κατηγορία ΙΙ | |||||||
|
Κατανάλωση καυσίμων (kg/h) |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| Μέγιστο μέγεθος της ναυτιλίας του μέρους (μ) | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 9.4×3.4×3.6 | 9.8×3.5×3.6 | |
| Μέγιστο βάρος της ναυτιλίας του μέρους (τ) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| Μέγεθος της εγκατάστασης (μ) | 6.0×4.2×4.2 | 6.5×4.5×4.8 | 7.2×4.1×4.9 | 9.5×5.5×6.3 | 9.8×5.7×6.3 | 10.7×5.7×6.8 | 11×5.8×8.6 | |
| Ανεμιστήρας έλξης | πρότυπο | GY1-11 | GY2-15 | YX9-35No.8C | Gy6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| ροή αέρος (m3/h) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| πίεση (PA) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| δύναμη (KW) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| Ανεμιστήρας ανεμιστήρων | πρότυπο | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | Gg10-1 | G4-73 9D | G4-73 9D |
| ροή αέρος (m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| πίεση (PA) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| δύναμη (KW) | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| Ανεμιστήρας ανεμιστήρων | πρότυπο | 4-72-3.2 | GG2-11 | T4-72 4,5 | T4-72 5 | Gg10-1 | G4-73 9D | G4-73 9D |
| (m3/h) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| ροή αέρος (m3/h) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| δύναμη (KW) | 3 | 3 | 7.5/11/15 | 7.5/15/15 | 15/15 | 30/30 | 30/30 | |
| Κυβερνήτης ταχύτητας | πρότυπο | Gl-5P | Gl-5P | Gl-5P | Gl-10P | Gl-16P | Gl-20P/II | Gl-20P/II |
| δύναμη (KW) | 0,55 | 0,55 | 0,55 | 0,75 | 1.1 | 1.5 | 1.5 | |
| Μηχανή σκουριάς | πρότυπο | Lxl-1 | Lxl-2 | Lxl-4 | Lxl-6 | Lxl-10 | Lxl-15 | Lxl-20 |
| δύναμη (KW) | 0,75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| Πρότυπο σκόνης | Xd-1 | Xd-2 | Xd-4 | Xd-6 | Xd-10 | Xd-15 | Xd-20 | |
Εισαγωγή επιχείρησης
Καθιερωμένη το 1985, η Co. λεβήτων ήχων καμπάνας Zhangjiagang Hua, ΕΠΕ (που κάνει εμπόριο ως λέβητας HD), παράγει τις εγκαταστάσεις παραγωγής ενέργειας βιομηχανικός θερμότητα των αποβλήτων αποτέφρωση αποβλήτων βιομάζα οργανικός μεταφορέας θερμότητας και ηλεκτρικοί λέβητες ατμού. Συνδεμένος με μια περιεκτική σειρά της θέρμανσης των επιφανειών, ο λέβητας HD φέρνει στην αγορά μια μοναδική υπηρεσία συμπεριλαμβανομένου του σχεδίου, της επεξεργασίας, της εγκατάστασης, της συντήρησης και της αντικατάστασης λεβήτων των μερών πίεσης λεβήτων.
1. Τομέας επεξεργασίας 200.000 τετραγωνικών μέτρων
2. 150 μηχανικοί
3. 600 κωδικοποιημένοι οξυγονοκολλητές
4. 60 εξουσιοδοτημένοι επιθεωρητές (εκπαιδευτικοί NDT ισόπεδος-ΙΙΙ)
5. Κατηγορία-άδειες για το λέβητα σχεδίου και κατασκευής
6. Ποιοτικό σύστημα του ISO 9001:2008
7. Πιστοποιητικό ASME των λεβήτων δύναμης
8. ASME έγκριση γραμματοσήμων του “S”, του “U” και NB
