Προσαρμόσιμος Υπερθερμαντήρας Ακτινοβολίας από Ανθρακούχο Χάλυβα - Φυσικής Κυκλοφορίας με Καύση Άνθρακα

Για τον λέβητα του εργοστασίου παραγωγής ενέργειας, είναι ένας κρίσιμος τρόπος για την αύξηση της θερμικής οικονομίας του θερμικού σταθμού βελτιώνοντας την παράμετρο του υπερθερμασμένου ατμού. Η αύξηση των παραμέτρων του υπερθερμασμένου ατμού περιορίζεται από τα μεταλλικά υλικά. Ο σχεδιασμός των υπερθερμαντήρων πρέπει να διασφαλίζει ότι η θερμοκρασία του εξωτερικού τοιχώματος των σωλήνων της επιφάνειας θέρμανσης είναι χαμηλότερη από την επιτρεπόμενη θερμοκρασία αντοχής στην οξείδωση του χάλυβα και, ταυτόχρονα, να διασφαλίζει τη μηχανική του αντοχή. Με την ανάπτυξη του μεταλλικού υλικού που χρησιμοποιείται σε λέβητες, οι λέβητες σταθμών παραγωγής ενέργειας στη χώρα μας εφαρμόζουν ήδη γενικά υψηλή πίεση, υψηλή θερμοκρασία (9,8 MPa, 540 βαθμοί) και υπερ-υψηλές παραμέτρους πίεσης (13,7 MPa, 540 και 555 βαθμοί) και έχουν αναπτύξει υποκρίσιμες παραμέτρους πίεσης (16,7 MPa, 540 και 555 βαθμοί). Τώρα πολλοί λέβητες εφαρμόζουν υπερκρίσιμες παραμέτρους πίεσης (24,5 MPa, 540-570 βαθμοί) και ακόμη και πολύ λίγες μονάδες εφαρμόζουν υψηλότερες παραμέτρους πίεσης και θερμοκρασίας.

Με την αύξηση της πίεσης του ατμού, προκειμένου να μειωθεί η υγρασία του ατμού της ουράς του στρόβιλου ατμού, καθώς και να βελτιωθεί περαιτέρω η θερμική οικονομία του σταθμού παραγωγής ενέργειας, το σύστημα μεσαίας επαναθέρμανσης χρησιμοποιείται ευρέως σε σταθμούς παραγωγής ενέργειας υψηλών παραμέτρων, π.χ. στέλνοντας τα καυσαέρια του κυλίνδρου υψηλής πίεσης στον στρόβιλο ατμού ξανά πίσω για να επαναθερμανθούν στον λέβητα σε υψηλή θερμοκρασία και, στη συνέχεια, στέλνοντάς τα πίσω στον κύλινδρο μέσης και χαμηλής πίεσης του στρόβιλου ατμού, διαστέλλοντας και λειτουργώντας. Το στοιχείο για την επαναθέρμανση ονομάζεται επαναθερμαντής.

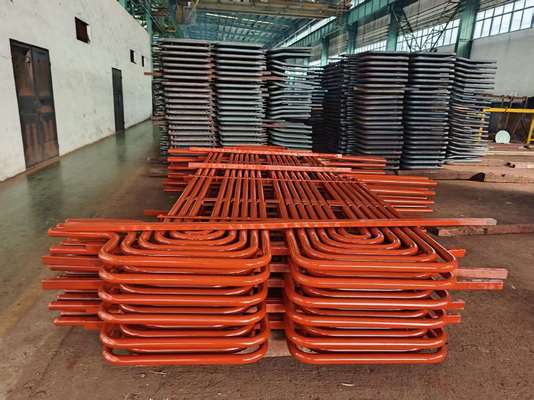

Λεπτομέρειες: Πηνίο υπερθερμαντήρα

Γενικά, ο ατμός που θερμαίνεται στον υπερθερμαντήρα υψηλής πίεσης ονομάζεται υπερθερμασμένος ατμός, ο ατμός που θερμαίνεται από τον επαναθερμαντήρα ονομάζεται επαναθερμασμένος ατμός. Η παράμετρος του επαναθερμασμένου ατμού σχετίζεται με την οικονομία της θερμικής κυκλοφορίας. Γενικά, η πίεση του επαναθερμασμένου ατμού είναι περίπου το ένα πέμπτο εκείνης του υπερθερμασμένου ατμού και η θερμοκρασία του πρώτου είναι σχεδόν η ίδια με εκείνη του τελευταίου. Για παράδειγμα, στο έθνος μας για λέβητα με 125MW, 400t/h, η παράμετρος για τον υπερθερμασμένο ατμό είναι 133,7Mpa και 555 βαθμοί. η πίεση εισόδου και εξόδου του επαναθερμασμένου ατμού είναι 2,5/2,35MPa, η θερμοκρασία τους είναι 555 βαθμοί, επίσης. Για λέβητες με 200MW, 670t/h, η παράμετρος του υπερθερμασμένου ατμού είναι 13,7MPa, 540 βαθμοί. οι πιέσεις εισόδου και εξόδου είναι 2,7/2,5Mpa και η θερμοκρασία είναι επίσης 540 βαθμοί. Για υποκρίσιμους λέβητες κυκλοφορίας πίεσης ελέγχου με 300MW, 600MW, η παράμετρος υπερθερμασμένου ατμού είναι 18,27Mpa, 540 βαθμοί. οι πιέσεις εισόδου και εξόδου είναι 3,83/3,63MPa, η θερμοκρασία είναι επίσης 540 βαθμοί. Η εφαρμογή του συστήματος επαναθέρμανσης ατμού μπορεί να αυξήσει τη θερμική οικονομία για τους σταθμούς παραγωγής ενέργειας κατά 4-5%. Στη χώρα μας, μονάδες με χωρητικότητα άνω των 125MW εφαρμόζουν όλες ένα σύστημα μεσαίας επαναθέρμανσης και στο εξωτερικό, δύο φορές συστήματα μεσαίας επαναθέρμανσης εφαρμόζονται για ορισμένες μονάδες με υψηλότερες παραμέτρους.

Σε σύγχρονους λέβητες, η κατανάλωση απορρόφησης θερμότητας των υπερθερμαντήρων και των επαναθερμαντήρων είναι πάνω από το ήμισυ της συνολικής απορρόφησης θερμότητας για το ρευστό εργασίας, επομένως οι επιφάνειες θέρμανσης των υπερθερμαντήρων και των επαναθερμαντήρων αντιπροσωπεύουν ένα μεγάλο ποσοστό στις συνολικές επιφάνειες θέρμανσης των λεβήτων και πρέπει να τοποθετούνται στις περιοχές όπου η θερμοκρασία καπνού είναι υψηλότερη, οι συνθήκες εργασίας είναι οι χειρότερες μεταξύ όλων των επιφανειών θέρμανσης. Η θερμοκρασία του τοιχώματος του σωλήνα των επιφανειών θέρμανσης είναι κοντά στη μέγιστη επιτρεπόμενη θερμοκρασία του χάλυβα, επομένως η λογική διάταξη και ο σχεδιασμός των υπερθερμαντήρων και των επαναθερμαντήρων έχουν μεγάλη σημασία για την οικονομία και την αξιοπιστία του λέβητα. Όσον αφορά τον σχεδιασμό τους, με βάση τη διασφάλιση της ασφάλειας και της αξιοπιστίας του υπερθερμαντήρα και του επαναθερμαντήρα, είναι πολύ απαραίτητο να εξοικονομηθεί η κατανάλωση μετάλλου στο καλύτερο, ειδικά για την εξοικονόμηση χρήσης κράματος χάλυβα.

Για λέβητες σε μεγάλους σταθμούς παραγωγής ενέργειας, οι υπερθερμαντήρες και οι επαναθερμαντήρες είναι απαραίτητα μέρη, σε μεγάλο βαθμό, έχουν επηρεάσει την ασφάλεια και την οικονομία των λεβήτων. Οι υπερθερμαντήρες είναι οι επιφάνειες θέρμανσης που θερμαίνουν τον κύριο ατμό από τη θερμοκρασία κορεσμού στην ονομαστική υπερθερμασμένη θερμοκρασία και οι επαναθερμαντήρες είναι οι επιφάνειες θέρμανσης που θερμαίνουν τα καυσαέρια από τον κύλινδρο υψηλής πίεσης του στρόβιλου ατμού σε μια ορισμένη θερμοκρασία. Όταν οι συνθήκες λειτουργίας, όπως τα φορτία του λέβητα, οι τύποι άνθρακα αλλάζουν, είναι να τα προσαρμόσετε για να βεβαιωθείτε ότι η θερμοκρασία εξόδου είναι στο ονομαστικό επίπεδο των -10-+5 βαθμών.

Για μεγάλους λέβητες σε σταθμούς παραγωγής ενέργειας, οι υπερθερμαντήρες και οι επαναθερμαντήρες αντιπροσωπεύουν ένα μεγάλο ποσοστό στις συνολικές επιφάνειες θέρμανσης, πρέπει να τοποθετηθούν στις περιοχές όπου ο καπνός έχει υψηλότερη θερμοκρασία. Για να βελτιωθεί η απόδοση της θερμικής κυκλοφορίας στους σταθμούς παραγωγής ενέργειας, είναι απαραίτητο να βελτιωθούν σταδιακά οι αρχικές παράμετροι του ατμού, η αύξηση της πίεσης του ατμού απαιτεί την αντίστοιχη αύξηση της θερμοκρασίας για τον υπερθερμασμένο ατμό, ή η υγρασία της μεγάλης εξάτμισης του σταδίου του στρόβιλου ατμού θα είναι πολύ υψηλή, γεγονός που θα επηρεάσει την ασφάλειά του. Έτσι, ο ατμός που ρέει μέσω των υπερθερμαντήρων και των επαναθερμαντήρων είναι ατμός υψηλής θερμοκρασίας, η απόδοση μεταφοράς θερμότητάς τους είναι αρκετά κακή, γεγονός που καθορίζει ότι οι θερμοκρασίες των τοιχωμάτων των σωλήνων των υπερθερμαντήρων και των επαναθερμαντήρων είναι υψηλές.

Αρχή

• Η αρχή του υπερθερμαντήρα είναι παρόμοια με τους σωλήνες παραγωγής ατμού του λέβητα.

• Τα θερμά αέρια σε υψηλή θερμοκρασία σαρώνουν πάνω από τους σωλήνες του υπερθερμαντήρα και αυξάνουν τη θερμοκρασία του ατμού, το μέγεθος της οποίας εξαρτάται από τη θερμοκρασία των καυσαερίων εξόδου που φεύγουν από τον υπερθερμαντήρα και την ταχύτητα των αερίων.

Εφαρμογή

χρήση για θέρμανση κορεσμένου ατμού, η θερμοκρασία του ατμού θα μπορούσε να φτάσει τους 900 βαθμούς Κελσίου.

Αναβαθμίσεις χωρητικότητας υπερθερμαντήρα για αύξηση της παραγωγής ενέργειας

Στείλτε μας τα απαιτούμενα τεχνικά δεδομένα, όπως χωρητικότητα ατμού, πίεση, απαιτούμενη θερμοκρασία κ.λπ. Θα σχεδιάσουμε ανάλογα.
