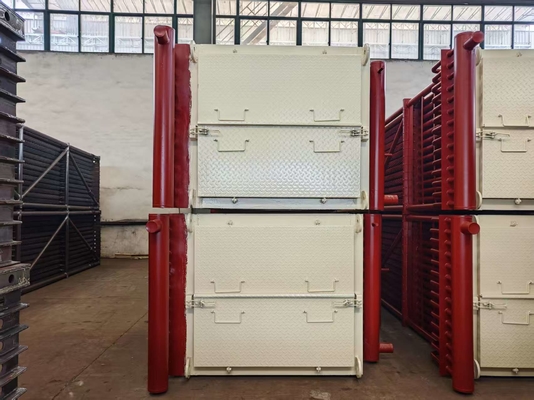

Οικονομικός λέβητας ASME με φτερωτούς σωλήνες για ενισχυμένη περιοχή μεταφοράς θερμότητας

Οικονομιστής ASME Standard Boiler με πτερύγια για αυξημένη περιοχή μεταφοράς θερμότητας

Εισαγωγή

Οι οικονομιστές μειώνουν επίσης τον κίνδυνο θερμικού σοκ και απότομων διακυμάνσεων της θερμοκρασίας του νερού όταν το νερό τροφοδοσίας εισέρχεται στο τύμπανο ή στους υδατοφράκτες. Οι αυστηρότεροι περιβαλλοντικοί κανόνες που περιορίζουν τις εκπομπές οξειδίων του αζώτου (NOx) και διοξειδίου του θείου (SO2) μπορούν επίσης να επηρεάσουν τον σχεδιασμό του οικονομιστή. Ο συντελεστής μεταφοράς θερμότητας στην πλευρά του αερίου είναι πολύ χαμηλότερος από αυτόν στην πλευρά του νερού. Για να αντισταθμιστεί αυτό, η εξωτερική επιφάνεια των σωλήνων μπορεί να είναι πτερωτή για να ενισχυθεί η επιφάνεια μεταφοράς θερμότητας. Ο κύριος στόχος του σχεδιασμού του οικονομιστή είναι να επιτευχθεί η απαιτούμενη μεταφορά θερμότητας με το χαμηλότερο κόστος. Ένας βασικός παράγοντας σχεδιασμού για τους οικονομιστές είναι η μέγιστη επιτρεπόμενη ταχύτητα καυσαερίων — οι υψηλότερες ταχύτητες σημαίνουν καλύτερη μεταφορά θερμότητας και χαμηλότερο κόστος κεφαλαίου.

Οι οικονομιστές λέβητα είναι συσκευές ανταλλαγής θερμότητας με πτερωτούς σωλήνες. Θερμαίνουν ένα υγρό (συχνά νερό) χωρίς να το φέρουν σε σημείο βρασμού (ή να υπερβούν το σημείο βρασμού του υγρού). Είμαστε σε θέση να κατασκευάσουμε τρεις τύπους οικονομιστών λέβητα: οικονομιστές γυμνών σωλήνων, οικονομιστές σωλήνων με πτερύγια Η και οικονομιστές σωλήνων με σπειροειδή πτερύγια. Οι οικονομιστές σωλήνων με πτερύγια Η είναι εναλλάκτες θερμότητας υψηλής απόδοσης που αποτελούνται από σωλήνες με πτερύγια Η.

Σε σύγκριση με τους οικονομιστές γυμνών σωλήνων, οι οικονομιστές σωλήνων με πτερύγια Η μπορούν να αυξήσουν την επιφάνεια ανταλλαγής θερμότητας και να μειώσουν τον αριθμό των απαιτούμενων σωλήνων. Επεκτείνουν επίσης την περιοχή ροής καυσαερίων, η οποία μειώνει την ταχύτητα των καυσαερίων και μειώνει τη φθορά. Οι σωλήνες με πτερύγια Η μπορούν επίσης να κατασκευαστούν ως σωλήνες με διπλά πτερύγια Η, οι οποίοι έχουν υψηλή ακαμψία — καθιστώντας τους κατάλληλους για μακρές σειρές σωλήνων. Ο σπειροειδής οικονομιστής με πτερύγια είναι μια νέα σχεδιασμένη συσκευή μεταφοράς θερμότητας. Χρησιμοποιεί σωλήνες με σπειροειδή πτερύγια για να λύσει τα προβλήματα σοβαρής φθοράς και μικρής διάρκειας ζωής.

Τεχνικές προδιαγραφές

Δομή υλικού
Αποτελείται από μια σειρά σπειροειδών σωλήνων με πτερύγια, τα κεφαλίδια εισόδου και εξόδου, την κάμψη, το πλαίσιο και άλλα βοηθητικά.
Διάταξη δομής
Εν σειρά / διατεταγμένη διάταξη.

Προδιαγραφές

Λειτουργία

(1) Ο οικονομιστής είναι ένα σύστημα παραγωγής ατμού όπως ένας λέβητας. όταν το καυσαέριο εκκενώνεται από τον κύλινδρο του κινητήρα μέσω της βαλβίδας εξαγωγής, πηγαίνει στον λέβητα για να παράγει ατμό με θέρμανση του νερού.

(2) Μετά από αυτά τα αέρια, περνάει από τον οικονομιστή, η υπόλοιπη θερμοκρασία των καυσαερίων θερμαίνει το νερό στον οικονομιστή. βοηθά στην παραγωγή ατμού και βελτιώνει την απόδοση και εξοικονομεί την κατανάλωση καυσίμου

(3) Ένας οικονομιστής χρησιμοποιεί τη θερμότητα αποβλήτων από τα καυσαέρια του λέβητα, η οποία διαφορετικά θα χανόταν στην ατμόσφαιρα για να (στις περισσότερες περιπτώσεις) προθερμάνει το νερό τροφοδοσίας στον λέβητα. Αυτό βελτιώνει την απόδοση του λέβητα και μειώνει το κόστος καυσίμων.

Ποικιλία

Οικονομιστής λέβητα χρησιμότητας

Οικονομιστής λέβητα πακέτου

Οικονομιστής HRSG

Κριτήρια κατασκευής και αποδοχής

*Σημείωση: Η HD BOILER μπορεί να παραγγείλει ειδικό τύπο οικονομιστή σύμφωνα με τις απαιτήσεις του πελάτη.

Εσωτερικοί εναλλάκτες θερμότητας

1. Η υποψύξη μπορεί επίσης να παραχθεί με υπερθέρμανση του αερίου που εξέρχεται από τον εξατμιστή και κατευθύνεται στον συμπιεστή αερίου.

2. Αυτά τα συστήματα αποσύρουν θερμότητα από τη γραμμή υγρού αλλά θερμαίνουν την αναρρόφηση των συμπιεστών αερίου.

3. Αυτή είναι μια πολύ συνηθισμένη λύση για να διασφαλιστεί ότι το αέριο φτάνει στον συμπιεστή και το υγρό φτάνει στη βαλβίδα.

4. Επιτρέπει επίσης τη μέγιστη χρήση του εναλλάκτη θερμότητας καθώς ελαχιστοποιεί το τμήμα των εναλλακτών θερμότητας που χρησιμοποιούνται για την αλλαγή της θερμοκρασίας του ρευστού και μεγιστοποιεί τον όγκο στον οποίο το ψυκτικό αλλάζει τη φάση του.
