Οικονομιστής λέβητα θερμικού σταθμού παραγωγής ενέργειας με σωλήνες πτερυγίων για εναλλαγή θερμότητας σε λέβητες άνθρακα

Οικονομιστής λέβητα θερμικού σταθμού παραγωγής ενέργειας με σωλήνες πτερυγίων για εναλλαγή θερμότητας σε λέβητες άνθρακα

Τροποποιημένο: 1 σύνολο
τυποποιημένη συσκευασία: Ναυτιλιακή συσκευασία
Προθεσμία παράδοσης: 30 ημέρες
Λεπτομέρειες
Τόπος καταγωγής
Jiangsu, Κίνα
Μάρκα
HD Boiler
Πιστοποίηση
ASME, EN, SGS, ISO9001
Αριθμό μοντέλου
Εξοικονομητής λεβήτων
Υλικό:
Χάλυβα άνθρακα
Καύσιμα από λέβητα:
Άνθρακα σε σκόνη
Χρήση:
Θερμικός σταθμός παραγωγής ηλεκτρικού ρεύματος
Χρώμα:
Προσαρμοσμένο
Όνομα:
Χρηματοδότης θερμότητας
Τύπος:
ASME
Επισημαίνω:

Οικονομιστής λέβητα άνθρακα με σωλήνες πτερυγίων

,

Οικονομιστής με σωλήνες πτερυγίων για λέβητες σκόνης άνθρακα

Περιγραφή του προϊόντος


Εναλλάκτης θερμότητας σωλήνων πτερυγίων λέβητα θερμικής μονάδας παραγωγής ενέργειας με καύση άνθρακα





Ποια είναι τα συνήθη προβλήματα των εξοικονομητών;



Εξωτερική διάβρωση (σημείο δρόσου οξέος), διάβρωση από ιπτάμενη τέφρα και φράξιμο σωλήνων.



Λειτουργίες



Οι εξοικονομητές πήραν το όνομά τους από την αρχική τους δουλειά: τη χρήση της θερμότητας των καυσαερίων για τη θέρμανση του νερού τροφοδοσίας. Αυτό μειώνει τις θερμοκρασίες των καυσαερίων, ενισχύει την απόδοση του λέβητα και μειώνει τη χρήση καυσίμων. Δείτε πώς λειτουργούν: Προθερμαίνοντας το νερό τροφοδοσίας πριν φτάσει στην επιφάνεια εξάτμισης, μειώνουν τη θερμότητα (και την επιφάνεια) που απαιτείται εκεί. Είναι ρυθμισμένοι σε αντίθετη ροή, με το ρευστό εργασίας να παραμένει ψυχρότερο από το κορεσμένο νερό. Η αναγκαστική ροή τους επιτρέπει να χρησιμοποιούν λεπτότοιχα, μικρής διαμέτρου σωλήνες, καθιστώντας τη δομή συμπαγή. Αυτός ο σχεδιασμός σημαίνει καλύτερη μεταφορά θερμότητας και απόδοση από τις δέσμες σωλήνων εξάτμισης μεταφοράς στην ίδια περιοχή θερμοκρασίας - η αντικατάσταση αυτών των δεσμών μειώνει τη χρήση μετάλλου. Επιπλέον, το προθερμασμένο νερό που εισέρχεται στο τύμπανο ατμού μειώνει τη διαφορά θερμοκρασίας με το τοίχωμα του τυμπάνου, μειώνοντας τη θερμική καταπόνηση. Όλα αυτά είναι ο λόγος για τον οποίο οι εξοικονομητές είναι πλέον απαραίτητοι για τους λέβητες. Οι βασικές τους λειτουργίες; Ας τις αναλύσουμε:

1. εξοικονόμηση καυσίμων: οι εξοικονομητές τοποθετούνται στο πίσω μέρος των λεβήτων. Με αυτόν τον τρόπο μπορεί να μειωθεί η θερμοκρασία καπνού και αερίου, εξοικονομώντας έτσι καύσιμα.

2. βελτίωση των συνθηκών λειτουργίας των τυμπάνων ατμού: λόγω των εξοικονομητών, η θερμοκρασία του νερού τροφοδοσίας αυξάνεται κατά την είσοδο στο τύμπανο ατμού. Μειώνει τη διαφορά θερμοκρασίας μεταξύ του νερού τροφοδοσίας και του τοιχώματος του τυμπάνου ατμού, καθώς και τη θερμική καταπόνηση του τυμπάνου ατμού, έτσι ώστε να βελτιώνει τις συνθήκες λειτουργίας των τυμπάνων ατμού και να αυξάνει τη διάρκεια ζωής.



3. μείωση του κόστους κατασκευής του λέβητα: για το νερό τροφοδοσίας θερμαίνεται στους εξοικονομητές του λέβητα. Η χρήση ανταλλακτικών χαμηλής θερμοκρασίας ως εξοικονομητών λέβητα για την αντικατάσταση ορισμένων από τα ακριβά πάνελ τοίχου νερού υψηλής θερμοκρασίας μειώνει το κόστος κατασκευής των λεβήτων.

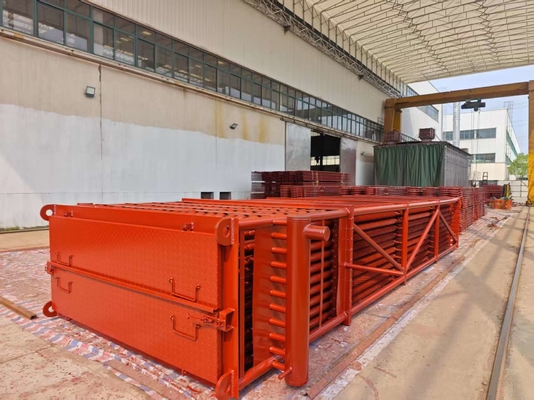

Οικονομιστής λέβητα θερμικού σταθμού παραγωγής ενέργειας με σωλήνες πτερυγίων για εναλλαγή θερμότητας σε λέβητες άνθρακα 0


Τύποι


Εάν σύμφωνα με τα υλικά, οι εξοικονομητές μπορούν να χωριστούν σε εξοικονομητές χαλύβδινων σωλήνων και σιδερένιους εξοικονομητές. Επί του παρόντος, οι περισσότεροι λέβητες μεγάλου και μεσαίου όγκου χρησιμοποιούν ευρέως εξοικονομητές από χαλύβδινους σωλήνες, επειδή έχουν υψηλή αντοχή και αξιόπιστη ικανότητα εργασίας και είναι σε θέση να αντέχουν σε κρούσεις, ενώ έχουν καλή απόδοση μεταφοράς θερμότητας, μικρή δομή και χαμηλό κόστος. Ένα αδύνατο σημείο είναι η κακή αντοχή στη διάβρωση, αλλά τώρα το σύγχρονο νερό τροφοδοσίας του λέβητα αντιμετωπίζεται αυστηρά, οπότε το πρόβλημα έχει σχεδόν λυθεί.


Εάν σύμφωνα με την επέκταση θέρμανσης του ρευστού εργασίας, οι εξοικονομητές μπορούν να χωριστούν σε μη βρασμού και βρασμού.


1. Εξοικονομητές βρασμού: η θερμοκρασία του νερού εξόδου όχι μόνο μπορεί να φτάσει τη θερμοκρασία υπερκορεσμού, αλλά μπορεί επίσης να κάνει κάποιο νερό να εξατμιστεί, το ποσοστό είναι περίπου 10-15% του συνολικού νερού τροφοδοσίας, όχι περισσότερο από 20% σε περίπτωση μεγάλης αντίστασης ροής που προκαλείται στο ρευστό εργασίας.


2. Εξοικονομητές μη βρασμού: η θερμοκρασία εξόδου είναι 20-25 βαθμούς χαμηλότερη από το σημείο βρασμού υπό πίεση.


Οι περισσότεροι λέβητες μέσης πίεσης χρησιμοποιούν εξοικονομητές τύπου βρασμού. Αυτό συμβαίνει επειδή η λανθάνουσα θερμότητα εξάτμισης του νερού σε λέβητες μέσης πίεσης είναι υψηλή και η θερμότητα του θερμαινόμενου νερού είναι μικρή. Έτσι, είναι απαραίτητο να σταλεί λίγο νερό για να εξατμιστεί στον εξοικονομητή του λέβητα, ώστε να αποφευχθεί η ασταθής καύση σε φούρνους και να αποφευχθεί η αυξημένη κατανάλωση μετάλλου στις επιφάνειες θέρμανσης ως υπερθερμαντήρες που προκαλούνται από πολύ χαμηλή θερμοκρασία καυσαερίων εξόδου. Επιπλέον, μπορεί να βοηθήσει να παίξει το ρόλο των εξοικονομητών.


Οι λέβητες υπερ-υψηλής πίεσης χρησιμοποιούν κυρίως εξοικονομητές τύπου μη βρασμού. Αυτό συμβαίνει επειδή όταν η πίεση είναι υψηλότερη, η λανθάνουσα θερμότητα εξάτμισης μειώνεται, ενώ η θερμότητα του θερμαινόμενου νερού αυξάνεται, επομένως είναι απαραίτητο να σταλεί λίγο νερό για να θερμανθεί στα πάνελ τοίχου νερού, ώστε να αποφευχθεί η σκωρίαση στις επιφάνειες θέρμανσης των εξόδων του φούρνου και στο εσωτερικό του φούρνου που προκαλείται από πολύ υψηλές θερμοκρασίες στους φούρνους και των καυσαερίων εξόδου. Έτσι, συνήθως οι λέβητες υπερ-υψηλής πίεσης χρησιμοποιούν εξοικονομητές τύπου μη βρασμού.


Ο κύριος παράγοντας που πρέπει να ληφθεί υπόψη για το είδος των εξοικονομητών είναι οι παράμετροι του λέβητα. Όταν οι παράμετροι του λέβητα διαφέρουν, η αναλογία της απορρόφησης θερμότητας που απαιτείται σε τρία στάδια για τη θέρμανση του ρευστού εργασίας κάνει διαφορές. Έτσι, οι αντίστοιχες ρυθμίσεις των τριών επιφανειών θέρμανσης πρέπει να αλλάξουν, επίσης. Για μεγάλες μονάδες με υψηλές παραμέτρους, η απορρόφηση θερμότητας εξάτμισης είναι μικρότερη, ενώ η απορρόφηση θερμότητας του νερού με θέρμανση, η απορρόφηση θερμότητας του ατμού με υπερθέρμανση, η απορρόφηση θερμότητας με επαναθέρμανση είναι αρκετά μεγάλη. Έτσι, οι εξοικονομητές τύπου μη βρασμού είναι ο κύριος τύπος για λέβητες μονάδων υπερ-υψηλής πίεσης.



Προδιαγραφές


Περιγραφή Εξοικονομητής λέβητα
Υλικό Χάλυβας κράματος, ανθρακούχο χάλυβας, SA210C, SA213T22 κ.λπ.
Πρότυπο υλικού ASTM, EN ή ISO κ.λπ.
Διάσταση Προσαρμογή
Βάρος

Ελάχιστο: 10 τόνοι

Μέγιστο: 1000 τόνοι

Διαδικασία τήξης: EF+LF + VD
Διαδικασία Υλικό → Μπλόκ → Θερμή/Ψυχρή έλαση → Θερμική επεξεργασία (Ομαλοποίηση + σκλήρυνση) → Επιθεώρηση → χονδροειδής μηχανική κατεργασία → UT → 2η Θερμική επεξεργασία → φινίρισμα μηχανικής κατεργασίας → Επιθεώρηση
Πρότυπο UT ASTM A388 ή EN10228, κ.λπ.



Έλεγχος ποιότητας



1. Δοκιμή κρούσης και αναφορά υπολογισμού αντοχής με πληροφορίες για τα εφαρμοσμένα υλικά.

2. 100% έκθεση NDT (μη καταστροφικός έλεγχος) χαλύβδινης πλάκας, σωλήνα και ηλεκτροδίου

3. Έκθεση επιθεώρησης ακτίνων Χ, γ-ακτίνων και δοκιμής διείσδυσης υγρού (κόλληση): για να διασφαλιστεί η ποιότητα ολόκληρου του λέβητα

4. Έκθεση υδραυλικής δοκιμής: διασφάλιση της τυπικής πίεσης λειτουργίας και της ασφάλειας
