Τροποποιημένο: | 1 σύνολο/σύνολα 10tons |
τιμή: | διαπραγματεύσιμα |
τυποποιημένη συσκευασία: | Ναυτιλιακή συσκευασία |
Προθεσμία παράδοσης: | 30 ημέρες |
μέθοδος πληρωμής: | Western Union, L/C, T/T |
Ικανότητα εφοδιασμού: | 500 τόνοι το μήνα |

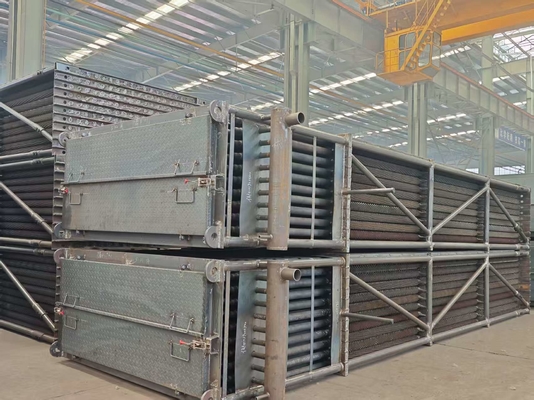

Οικονομιστής λέβητα Προσαρμόσιμες Διαστάσεις Χαλύβδινο Υλικό Μέρος Ανταλλαγής Θερμότητας
Εισαγωγή
Προδιαγραφές
Περιγραφή | Οικονομιστής λέβητα |
Υλικό | Κράμα χάλυβα, Ανθρακούχο χάλυβα, SA210C, SA213T22, κ.λπ. |
Πρότυπο υλικού | ASTM, EN ή ISO κ.λπ. |
Διάσταση | Προσαρμογή |
Βάρος |
Ελάχιστο: 10 τόνοι Μέγιστο: 1000 τόνοι |
Διαδικασία τήξης: | EF+LF + VD |
Διαδικασία | Υλικό → Μπιλιέτο → Θερμή/Ψυχρή έλαση → Θερμική επεξεργασία (Ομαλοποίηση + σκλήρυνση) → Επιθεώρηση → χοντρή μηχανική κατεργασία → UT → 2η Θερμική επεξεργασία → φινίρισμα μηχανικής κατεργασίας → Επιθεώρηση |
Πρότυπο UT | ASTM A388 ή EN10228, κ.λπ. |
Λειτουργία
1. Ο οικονομιστής είναι ένα σύστημα παραγωγής ατμού όπως ένας λέβητας. Όταν τα καυσαέρια εκκενώνονται από τον κύλινδρο του κινητήρα μέσω της βαλβίδας εξαγωγής, πηγαίνουν στον λέβητα για να δημιουργήσουν ατμό με τη θέρμανση του νερού.
2. Μετά από αυτά τα αέρια, περνά από τον οικονομιστή, η υπόλοιπη θερμοκρασία των καυσαερίων θερμαίνει το νερό στον οικονομιστή. Βοηθά στην παραγωγή ατμού και βελτιώνει την απόδοση και εξοικονομεί την κατανάλωση καυσίμου
3. Ένας οικονομιστής χρησιμοποιεί τη θερμότητα από τα καυσαέρια του λέβητα, η οποία διαφορετικά θα χανόταν στην ατμόσφαιρα για να (στις περισσότερες περιπτώσεις) προθερμάνει το νερό τροφοδοσίας στον λέβητα. Αυτό βελτιώνει την απόδοση του λέβητα και μειώνει το κόστος καυσίμων.
Τεχνικές προδιαγραφές
Δομή υλικού
Αποτελείται από μια σειρά σωλήνων με σπειροειδή πτερύγια, τα κεφαλίδες εισόδου και εξόδου, κάμψη, πλαίσιο και άλλα βοηθητικά.
Διάταξη δομής
Σε σειρά / διατεταγμένη διάταξη.
Πλεονεκτήματα
1. Απορροφά τη θερμότητα των καυσαερίων χαμηλής θερμοκρασίας, μειώνει τη θερμοκρασία εκκένωσης καπνού, μειώνει την απώλεια καπνού και εξοικονομεί καύσιμα.
2. Εφόσον το νερό τροφοδοσίας θερμαίνεται στον οικονομιστή πριν εισέλθει στον ατμολέβητα, η απορρόφηση θερμότητας του νερού τροφοδοσίας στην επιφάνεια θέρμανσης μειώνεται και ο οικονομιστής μπορεί να χρησιμοποιηθεί για να αντικαταστήσει μέρος της επιφάνειας θέρμανσης εξάτμισης με υψηλότερο κόστος.
3, η θερμοκρασία του νερού τροφοδοσίας αυξήθηκε, στην κατσαρόλα θα μειώσει τη διαφορά θερμοκρασίας τοιχώματος, η θερμική καταπόνηση που αντιστοιχεί στη μείωση, παρατείνει τη διάρκεια ζωής της κατσαρόλας.
Ποικιλία
Οικονομιστής λέβητα χρησιμότητας
1 | Η HDB παράγει οικονομιστές για λέβητες χρησιμότητας, οι οποίοι περιλαμβάνουν λέβητες που τροφοδοτούνται με άνθρακα, ξύλο, πετρέλαιο ή άλλα στερεά καύσιμα για την παραγωγή ηλεκτρικής ενέργειας από τον ατμό υψηλής πίεσης του λέβητα. |
2 | Αυτοί οι οικονομιστές βρίσκονται συνήθως στο πίσω πέρασμα του λέβητα και είναι προσανατολισμένοι με τους σωλήνες να τρέχουν οριζόντια. Το νερό τροφοδοσίας του λέβητα ρέει μέσω των κυκλωμάτων του οικονομιστή στην αντίθετη κατεύθυνση της ροής αερίου (που ονομάζεται αντίθετη ροή). |
3 | Οι γυμνοί σωλήνες χρησιμοποιούνται συνήθως για την ελαχιστοποίηση της ρύπανσης της τέφρας, αλλά ορισμένοι κατασκευαστές εξοπλισμού (OEM) λέβητα σχεδιάζουν τους οικονομιστές τους με πτερυγωτούς σωλήνες, είτε σπειροειδείς είτε με μακριά πτερύγια. |
4 | Η HDB μπορεί να παράγει στοιχεία οικονομιστή με γυμνούς, σπειροειδείς πτερυγωτούς ή μακριούς πτερυγωτούς σωλήνες και, εάν προτιμάτε, να επανασχεδιάσει τη μονάδα σας σε έναν από τους άλλους τύπους σωλήνων. Η HDB μπορεί επίσης να κατασκευάσει κεφαλίδες αντικατάστασης για όλους τους οικονομιστές λέβητα χρησιμότητας. |
Οικονομιστής λέβητα πακέτου
1 | Η HDB διαθέτει μοναδικές κατασκευαστικές δυνατότητες που οι μηχανικοί της Optimus εκμεταλλεύονται πλήρως κατά το σχεδιασμό των οικονομιστών και των υπερθερμαντήρων του εργοστασίου θειικού οξέος. |
2 | Συχνά αυτό επιτρέπει στις μονάδες Optimus να διαμορφώνονται για υψηλότερες αποδόσεις μεταφοράς θερμότητας, γεγονός που έχει ως αποτέλεσμα μια μειωμένη απαίτηση επιφάνειας και, κατά συνέπεια, ένα προϊόν χαμηλότερης τιμής. |
3 | Η HDB χρησιμοποιεί τις επιτόπιες δυνατότητές της για να πτερώσει και να λυγίσει τους σωλήνες, να μηχανήσει και να κατασκευάσει τις κεφαλίδες, να τρυπήσει τα φύλλα σωλήνων, να κόψει και να προετοιμάσει όλα τα υλικά περιβλήματος και να εκτελέσει όλες τις συγκολλήσεις τμήματος πίεσης και περιβλήματος. |
4 | Αυτό δίνει στην HDB περισσότερο έλεγχο της ακολουθίας και του χρονοδιαγράμματος κατασκευής, γεγονός που μας βοήθησε να επιτύχουμε ένα αξιοσημείωτο ρεκόρ έγκαιρης απόδοσης. |
Οικονομιστής HRSG
1 | Οι οικονομιστές για τις σημερινές μονάδες HRSG είναι διαμορφωμένοι με πτερυγωτούς σωλήνες που κρέμονται κάθετα. Η HDB έχει κατασκευάσει πηνία οικονομιστή για σχεδόν όλες τις εταιρείες OEM HRSG και κατανοεί τα μοναδικά χαρακτηριστικά του καθενός. |
2 | Σε πολλές περιπτώσεις, οι επιχειρήσεις κοινής ωφέλειας επιθυμούν να αναβαθμίσουν τους οικονομιστές τους από απλό ανθρακούχο χάλυβα σε υλικό κράματος για να βοηθήσουν στην αντίσταση στη διάβρωση που επιταχύνεται από τη ροή (FAC) μέσα στις κεφαλίδες και τις καμπύλες των σωλήνων. |
3 | Η HDB είναι ένα one-stop shop για την κατασκευή οικονομιστή, επειδή προετοιμάζουμε όλα τα υλικά και εκτελούμε όλες τις συγκολλήσεις τμήματος πίεσης και προσάρτησης, από την πτέρωση των πτερυγωτών σωλήνων, την κατασκευή των κεφαλίδων και τη συναρμολόγηση της δέσμης πηνίων. |
Δοκιμή
1 | Η τελευταία έκδοση της μηχανής κάμψης 'U' χρησιμοποιείται για την ακριβή ψυχρή κάμψη των σωλήνων. |
2 | Η κάμψη γίνεται για όλα τα είδη εναλλάκτη θερμότητας, συμπυκνωτή, οικονομιστή, σωλήνων λέβητα σε ανοξείδωτο χάλυβα χωρίς ραφή καθώς και συγκολλημένο. |
3 | Μετά τους σωλήνες κάμψης 'U' υποβάλλονται σε υδροδοκιμή και ανακούφιση από την καταπόνηση, εάν ζητηθεί. |
4 | Επίσης, προετοιμάζονται κομμάτια μακέτας για τον προσδιορισμό της μείωσης του πάχους στο τμήμα κάμψης. |
5 | Η δοκιμή διείσδυσης βαφής στο τμήμα κάμψης γίνεται για την ανίχνευση ρωγμών, ελαττωμάτων ή οποιουδήποτε τύπου ελαττώματος. |
6 | Παρέχεται ειδική συσκευασία για την αποφυγή τυχόν ζημιών κατά τη μεταφορά. |
![]() |
