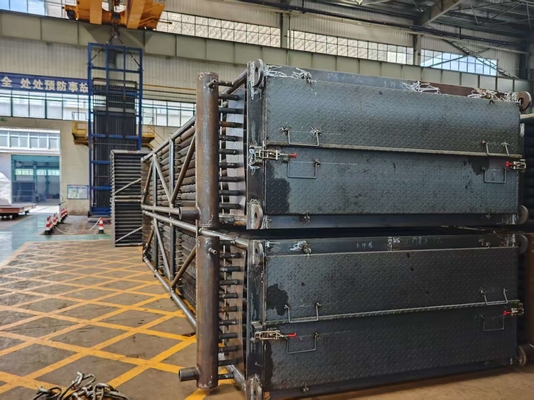

Οικονομοποιητής σταθμού παραγωγής ενέργειας με σπειροειδή σωλήνα φτερούγων μειωμένη φθορά βελτιωμένη αναπνοή αιθάλης

Οικονομητής σταθμού παραγωγής ηλεκτρικής ενέργειας με σπειροειδή σωλήνα πτερυγίων μειωμένη φθορά βελτιωμένη φυσή της αιθάλης

Πού βρίσκεται ο εξοικονόμος σε σύστημα λέβητα;

Μεταξύ της τελευταίας θερμικής παγίδας του λέβητα και του προθέρμανσης αέρα.

Περιγραφή εξοικονόμησης

Ο εξοικονόμος σωλήνα με πτερύγια τύπου H είναι ένας αποδοτικός εξοικονόμος μεταφοράς θερμότητας που συναρμολογείται από σωλήνα με πτερύγια τύπου H (που ονομάζεται επίσης σωλήνας με πτερύγια τύπου H, σωλήνας με πτερύγια, σωλήνας πεταλούδας).

1Δομή: Η βασική μορφή είναι τύπου "H" και διπλού τύπου "H", τοποθετημένοι σε γραμμή.

2Χαρακτηριστικά επιδόσεων:

ΕπενδύσειςΗ αντικατάσταση των γυμνών σωλήνων με αυτά με πτερύγια τύπου H αυξάνει την περιοχή μεταφοράς θερμότητας.Λιγότερη ταχύτητα αερίου και λιγότερη φθοράΟρίστε γιατί: η φθορά του σωλήνα είναι συνδεδεμένη με την ταχύτητα των καυσαερίων, ειδικότερα, είναι ανάλογη με την ταχύτητα που αυξάνεται στην ισχύ 3,33.ΣυνΟι δοκιμές δείχνουν ότι οι φτερωτοί σωλήνες φυσικά σπρώχνουν την ιπτάμενη στάχτη προς το μέσο των σειρών σωλήνων.

(2) Ο σωλήνας με πτερύγια τύπου H μπορεί να κατασκευαστεί σε διπλό σωλήνα τύπου "διπλό H", η δομή του είναι άκαμπτη, μπορεί να χρησιμοποιηθεί στην περίπτωση μακράς σειράς σωλήνων.

(3) Ο εξοικονόμος σωλήνα με πτερύγια τύπου H είναι διατεταγμένος σε γραμμή.

(4) Τα πτερύγια τύπου H μπορούν να επιτύχουν το καλύτερο αποτέλεσμα φυσήματος αιθάλης λόγω του σχηματισμού ευθείων καναλιών και στις δύο πλευρές.

(5) Συμπίεστος χώρος, το συνολικό βάρος μειώνεται σημαντικά, μειώνεται το κόστος.

(6) εξοικονόμηση ενέργειας και μικρότερη κατανάλωση ενέργειας: ο εξοικονόμος για το σύνολο γεννήτριας μπορεί να μειώσει τουλάχιστον τα δύο τρίτα της θερμικής απώλειας καπνού της γεννήτριας και μόνο 2 ~ 4kW κατανάλωση ενέργειας ανά τόνο ατμού.

(7) Απλή λειτουργία και συντήρηση: εξοικονόμηση εργατικού δυναμικού: οικονομικότερο εργοστάσιο συνολικής συναρμολόγησης, λιγότερα κινούμενα μέρη, απλή δομή, εύκολη εγκατάσταση.,μπορεί να μειώσει το προσωπικό λειτουργίας.

Λειτουργία

1. Απορροφούν τη θερμότητα των καυσαερίων χαμηλής θερμοκρασίας, μειώνουν τη θερμοκρασία των καπνών, μειώνουν τις απώλειες καπνού και εξοικονομούν καύσιμα.

2- δεδομένου ότι το νερό τροφοδοσίας θερμαίνεται στον εξοικονομητή πριν από την είσοδο στο τύμπανο, μειώνεται η απορρόφηση θερμότητας του νερού τροφοδοσίας στην επιφάνεια θέρμανσης,και ο εξοικονόμος μπορεί να χρησιμοποιηθεί για την αντικατάσταση μέρους της υψηλού κόστους επιφάνειας θέρμανσης με εξατμισμό.

3Όταν η θερμοκρασία του νερού τροφοδοσίας αυξηθεί, η διαφορά θερμοκρασίας του τοίχου θα μειωθεί και η θερμική πίεση θα μειωθεί αναλόγως για να παραταθεί η διάρκεια ζωής του βαρέλι ατμού.

Προδιαγραφές

Εφαρμογή

Σχετικές βιομηχανίες: Γομόσπονδος κύκλοςΗλεκτρικό σταθμό"Γεννήτρια ατμού ανάκτησης θερμότητας" (HRSG).

Οι οικονομιστές χρησιμοποιούνται συνήθως ως μέρος ενόςΗλεκτρική συσκευή για την ανάκτηση θερμότητας(HRSG) σεσυνδυασμένος κύκλοςΣε ένα HRSG, το νερό περνά μέσα από έναν εξοικονόμο, στη συνέχειαθερμοσίφωνακαι μετά έναυπερθερμαντήραςΟ εξοικονόμος αποτρέπει επίσης την πλημμύρα του λέβητα με υγρό νερό που είναι πολύ κρύο για να βράσει δεδομένων των ρυθμών ροής και του σχεδιασμού του λέβητα.
