Προσαρμοσμένα εξαρτήματα ανταλλαγής θερμότητας υψηλής ποιότητας από βάση νικελίου υπερθερμαντήρας και επαναθεραπευτήρα

Προσαρμοσμένα εξαρτήματα ανταλλαγής θερμότητας υψηλής ποιότητας από βάση νικελίου υπερθερμαντήρας και επαναθεραπευτήρα

Τι είναι η υπερθερμαντική μηχανή σε μια λέβητα;

Ένας υπερθεραπευτής θερμαίνει τον κορεσμένο ατμό πέρα από το σημείο βρασμού του για να αυξήσει τη θερμική απόδοση και να αποτρέψει την συμπύκνωση της τουρμπίνας.

Λειτουργίες προϊόντος υπερθερμαντήρα και επαναθερμαντήρα

Υπερθερμαντήρας

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2Η υπερθερμαντική θέρμανση αυξάνει τη συνολική απόδοση του κύκλου και αποτρέπει την υπερβολική συμπύκνωση στα τελευταία στάδια της τουρμπίνας, η οποία αποτρέπει την διάβρωση της λεπίδας.

3Η θερμότητα των αερίων καύσης από τον φούρνο χρησιμοποιείται για την απομάκρυνση υγρασίας από τον ατμό και για την υπερθέρμανση του ατμού.

4Οι υπερθεραπευτές συνήθως έχουν πολλά κυκλώματα σωλήνων παράλληλα με μία ή περισσότερες στροφές επιστροφής, που συνδέονται μεταξύ των κεφαλών.

Επαναθέρμανση

1Η λειτουργία των επαναθέρμανσης είναι η επαναθέρμανση του μερικώς διασταυρωμένου ατμού από την ανεμογεννήτρια.

Αυτό γίνεται έτσι ώστε ο ατμός να παραμένει στεγνός όσο το δυνατόν περισσότερο κατά τη διάρκεια του τελευταίου σταδίου της τουρμπίνας.

2Τοποθεσία: Πριν ή μετά τον υπερθεραπευτήρα με σύγχρονη καύση στην ζώνη της σύγχρονης καύσης υψηλής πίεσης.

3Το κύριο τμήμα τοποθετείται στη convective ζώνη και το δευτερεύον τμήμα τοποθετείται ακριβώς στην έξοδο του φούρνου που κρέμεται από την κορυφή.

4Οι σχεδιαστικές σκέψεις για τους θερμαντήρες είναι παρόμοιες με εκείνες για τους υπερθερμαντές.

5Το χάλυβα έχει τις ίδιες θερμοκρασίες εξόδου, αλλά οι πιέσεις του ατμού είναι περίπου 20-25% από εκείνες των υπερθερμαντών.

Λεπτομέρειες του υπερθεραπευτή και του επαναθεραπευτή

Τύπος Πλεονεκτήματα Μειονεκτήματα Μέθοδος στήριξης

Τύπος κρεμαστήρα

1.Σταθερή διαρθρωτική στήριξη

2. Αποκλεισμός ροής από συμπυκνωμένο ατμό

3Χρειάζεται αργή επανεκκίνηση για να καθαρίσει το νερό που συσσωρεύεται στο κάτω μέρος.

Επανάστρεφτος τύπος

1.Κατάλληλη αποχέτευση του συμπυκνωμένου ατμού

2. έλλειψη δομικής ακαμψίας, ειδικά σε ροή αερίου υψηλής ταχύτητας

Οριζόντιος τύπος

1. Καλό αποχέτευμα

2Καλή δομική ακαμψία.

Δεν βλέπουν την φλόγα απευθείας, οπότε είναι κυρίως από τον τύπο της μεταγωγής. Συνήθως υποστηρίζονται στους κάθετους αγωγούς αερίου παράλληλοι με τον κύριο φούρνο.

Κριτήρια κατασκευής και αποδοχής υπερθερμαντήρων και επαναθερμαντήρων

1.JB/T1611 "Τεχνική προδιαγραφή για την κατασκευή σωλήνων λέβητα".

2.JB/T1612 "Τεχνικές προϋποθέσεις δοκιμής πίεσης λέβητα".

3.JB/T1613 "Τεχνική προδιαγραφή συγκόλλησης τμημάτων πίεσης λέβητα".

4.JB/T1615"Τεχνική προδιαγραφή για τη βαφή και συσκευασία λέβητα".

5. JB/T3375 "Κανονισμοί για την αποδοχή υλικών για την κατασκευή λέβητα".

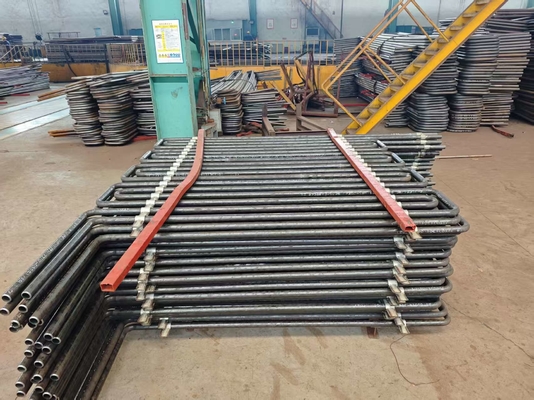

Εμφάνιση προϊόντος
