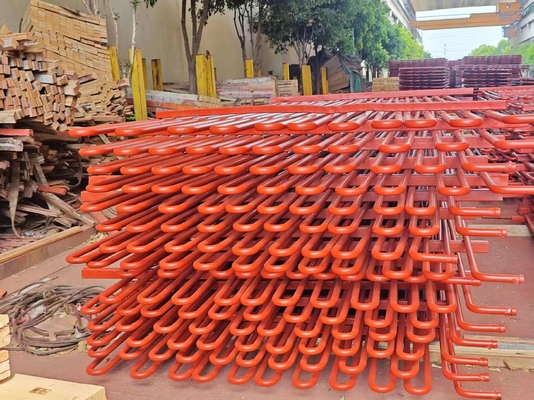

Προηγμένος υπερθεραπευτής και επαναθεραπευτής με σέρπεντινη για βιομηχανική χρήση

Ο υπερθερμαντής ατμού είναι ένας εναλλάκτης θερμότητας τύπου τροχιάς που χρησιμοποιείται για την παραγωγή υπερθερμανμένου ατμού ή για τη μετατροπή του υγρού ατμού σε ξηρό ατμό, που παράγεται από λέβητα.Διαφέρει από ένα λέβητα με τον τρόπο πουΤο θερμοσίφωνα χρησιμοποιεί τόσο την ευαίσθητη θερμότητα όσο και τη λανθάνουσα θερμότητα για να μετατρέψει το νερό σε ατμό, ενώ το υπερθέρμανση χρησιμοποιεί μόνο την ευαίσθητη θερμότητα για να υπερθέρμανση τον ατμό, προκειμένου να αυξηθεί η ενθαλπία του.

Υπερθέρμανση με πλάκα

Λεπτομέρειες

Η υπερθέρμανση αυξάνει τη συνολική απόδοση και αποτρέπει την υπερβολική συμπύκνωση στα τελευταία στάδια της τουρμπίνας, η οποία αποτρέπει την διάβρωση της λεπίδας.
Η θερμότητα των αερίων καύσης από τον φούρνο χρησιμοποιείται για την απομάκρυνση υγρασίας από τον ατμό και για την υπερθέρμανση του ατμού.
Οι υπερθεραπευτές έχουν συνήθως διάφορα παράλληλα κυκλώματα σωλήνων με μία ή περισσότερες στροφές επιστροφής, που συνδέονται μεταξύ των κεφαλών.
Η θερμότητα από τα καυτά αέρια στον ατμό του υπερθερμαντή μεταφέρεται σε υψηλές θερμοκρασίες.
Επομένως, το προμετρικό τμήμα του υπερθερμαντή είναι τοποθετημένο σε αντίστροφη ροή και το δευτερεύον τμήμα σε παράλληλη ροή για να μειωθεί η τάση του τοιχώματος του σωλήνα.


Αρχή

Η αρχή του υπερθερμαντήρα είναι παρόμοια με τους σωλήνες παραγωγής ατμού του λέβητα.
Τα καυτά αέρια σε υψηλή θερμοκρασία σαρώνουν τους σωλήνες του υπερθερμαντήρα και αυξάνουν τη θερμοκρασία του ατμού, το μέγεθος του οποίου εξαρτάται από τη θερμοκρασία του αερίου εξόδου που αφήνει τον υπερθερμαντήρα και την ταχύτητα του αερίου.
Χρησιμοποιείται για θέρμανση κορεσμένου ατμού, η θερμοκρασία του ατμού μπορεί να φθάσει τους 900 βαθμούς Κελσίου.
Αναβάθμιση της ικανότητας των υπερθερμαντήρων για την αύξηση της παραγωγής ηλεκτρικής ενέργειας
Στείλτε μας τα απαιτούμενα τεχνικά δεδομένα, όπως η χωρητικότητα του ατμού, πίεση, απαιτούμενη θερμοκρασία κλπ. Θα σχεδιάσουμε αναλόγως.

Λειτουργία

Υπερθερμαντήραςείναι να αυξηθεί η θερμοκρασία του ατμού πάνω από το σημείο κορεσμού του.
Επαναθέρμανσηείναι ουσιαστικά ένας υπερθερμαντής που υπερθερματίζει τον ατμό που βγαίνει από το στάδιο υψηλής πίεσης μιας ανεμογεννήτριας. Ο υπερθερμανμένος ατμός αποστέλλεται στη συνέχεια στο στάδιο χαμηλής πίεσης της ανεμογεννήτριας.Με την επαναθέρμανση του ατμού μεταξύ της ανεμογεννήτριας υψηλής πίεσης και της ανεμογεννήτριας χαμηλής πίεσης, είναι δυνατόν να αυξηθεί η ηλεκτρική απόδοση του κύκλου του σταθμού ηλεκτρικής ενέργειας πάνω από το 40%Ο κύκλος επαναθέρμανσης χρησιμοποιείται σε μεγάλους λέβητες ισχύος, δεδομένου ότι είναι οικονομικά εφικτός μόνο σε μεγαλύτερους σταθμούς παραγωγής ηλεκτρικής ενέργειας.
