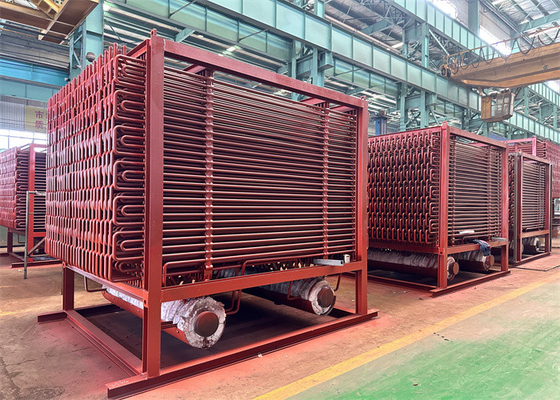

Ελικοειδής εξοικονομητής λεβήτων σωλήνων SA210A1 με την επιγραφή πολλαπλών υψηλή - χαμηλή θερμοκρασία
Λεπτομέρειες προϊόντος
| Όνομα Porduct: | Τράπεζες εξοικονομητών λεβήτων | Εφαρμογή: | Με κάρβουνο λέβητες και αποτεφρωτήρας Waster |
|---|---|---|---|
| Υλικό: | SA210A1 | Κλειστή λέξη: | Εξοικονομητής λεβήτων |
| Τεχνική παραγωγής: | Καυτή κάμψη, εξώθηση | Λιμένας φόρτωσης: | Σαγκάη, Κίνα |
| Επισημαίνω |
SA210A1 Οικονομητής λέβητα,Οικονομικός μηχανισμός για τη θερμαντική μηχανή,Οικονομικός λέβητας με κεφαλίδα πολλαπλών |
||
Περιγραφή του προϊόντος
Σερπεντίνιο σωλήνα SA210A1 Οικονομικός λέβητας με κεφαλίδα πολλαπλότητας υψηλής/χαμηλής θερμοκρασίας
Ποικιλία
Οικονομικός μηχανισμός λέβητα
| 1 | Η HDB παράγει εξοικονομιστές για λέβητες κοινής ωφέλειας, οι οποίοι περιλαμβάνουν λέβητες που τροφοδοτούνται από άνθρακα, ξύλο, πετρέλαιο ή άλλα στερεά καύσιμα για την παραγωγή ηλεκτρικής ενέργειας από ατμό υψηλής πίεσης του λέβητα. |
| 2 | Οι οικονομιστές αυτοί βρίσκονται συνήθως στο πίσω πέρασμα του λέβητα και προσανατολίζονται με τους σωλήνες να τρέχουν οριζόντια.Το νερό τροφοδοσίας του λέβητα περνά μέσα από τα κυκλώματα εξοικονομιστή στην αντίθετη κατεύθυνση της ροής αερίου (που ονομάζεται αντίστροφη ροή). |
| 3 | Οι γυμνοί σωλήνες χρησιμοποιούνται συνήθως για να ελαχιστοποιήσουν την μόλυνση από στάχτες, αλλά ορισμένοι κατασκευαστές OEM λέβητων σχεδιάζουν τους εξοικονομιστές τους με σωλήνες με πτερύγια, είτε σπειροειδείς είτε με μακρά πτερύγια. |
| 4 | Το HDB μπορεί να παράγει οικονομιστικά στοιχεία είτε με γυμνούς, σπειροειδείς πτερυγούς, είτε με μακρούς πτερυγούς σωλήνες, και αν προτιμάτε, επανασχεδιάστε την μονάδα σας σε έναν από τους άλλους τύπους σωλήνων.Η HDB μπορεί επίσης να κατασκευάσει υποκατάστατα κεφαλίδων για όλους τους οικονομιστές λέβητα. |
Συσκευή εξοικονόμησης λέβητα
| 1 | Η HDB διαθέτει μοναδικές κατασκευαστικές δυνατότητες, τις οποίες οι μηχανικοί της Optimus εκμεταλλεύονται πλήρως κατά τον σχεδιασμό εξοικονομιστών και υπερθερμαντών σταθμών θειικού οξέος. |
| 2 | Συχνά, αυτό επιτρέπει στις μονάδες Optimus να ρυθμίζονται για υψηλότερη απόδοση μεταφοράς θερμότητας, γεγονός που έχει ως αποτέλεσμα τη μείωση της απαιτούμενης επιφάνειας και, κατά συνέπεια, ένα χαμηλότερο προϊόν. |
| 3 | Η HDB χρησιμοποιεί τις ικανότητές της στην περιοχή για να σφίξει και να λυγίσει τους σωλήνες, να κατασκευάσει τις κεφαλές, να τρυπήσει τα φύλλα των σωλήνων, να κόψει και να προετοιμάσει όλα τα υλικά περίβλησης,και να εκτελέσει όλα τα μέρη πίεσης και το περίβλημα συγκόλληση. |
| 4 | Αυτό δίνει στην HDB μεγαλύτερο έλεγχο της ακολουθίας και του χρονοδιαγράμματος παραγωγής, γεγονός που μας βοήθησε να επιτύχουμε ένα αξιοσημείωτο ρεκόρ στην έγκαιρη παράδοση. |
Οικονομητής HRSG
| 1 | Οι εξοικονομιστές για τις σημερινές μονάδες HRSG είναι διαμορφωμένοι με σωλήνες που κρέμονται κατακόρυφα.Η HDB έχει κατασκευάσει κυλίνδρους οικονομιστών για σχεδόν όλες τις εταιρείες OEM HRSG και κατανοεί τα μοναδικά χαρακτηριστικά κάθε εταιρείας.. |
| 2 | Σε πολλές περιπτώσεις, οι επιχειρήσεις κοινής ωφέλειας επιθυμούν να αναβαθμίσουν τους εξοικονομιστές τους από απλό χάλυβα άνθρακα σε υλικό κράματος για να βοηθήσουν στην αντίσταση της ρευστότητας επιταχυνόμενης διάβρωσης (FAC) στο εσωτερικό των κεφαλών και των καμπυλών σωλήνων. |
| 3 | Η HDB είναι το μοναδικό κατάστημα για την κατασκευή εξοικονόμησης επειδή προετοιμάζουμε όλα τα υλικά και εκτελούμε όλα τα μέρη πίεσης και συγκόλλησης, από το φινάρισμα των σωλήνων, την κατασκευή των κεφαλών,και να συναρμολογήσω το δέμα της σπείρας. |
Κριτήρια κατασκευής και αποδοχής
| · | JB/T6512 "Τεχνολογικές συνθήκες κατασκευής λέβητα με σπειροειδή σωλήνα συγκόλλησης αντίστασης υψηλής συχνότητας" |
| · | HG/T3181 "πύργο σπειροειδούς πτερύγας συγκόλλησης υψηλής συχνότητας" |
| · | JB/T6511 "Τεχνικές προϋποθέσεις δοκιμής σπειροειδούς σωλήνα με πτερύγια". |
| · | JB1611 "Όροι συναρμολόγησης κουτιού καυσίμου με μανία" |
| · | JB/T1612 "Πρόσθετες συνθήκες παραγωγής υπό πίεση. |
| · | JB16I3 "Πρόσθετες συνθήκες συγκόλλησης των τμημάτων πίεσης του λέβητα". |
*Σημείωση:Η HD BOILER μπορεί να κατασκευάσει ειδικό τύπο εξοικονομητή σύμφωνα με τις απαιτήσεις του πελάτη.
Εσωτερικοί εναλλάκτες θερμότητας
1Η υποψύξη μπορεί επίσης να προκύψει με υπερθέρμανση του αερίου που απομακρύνεται από τον εξατμιστήρα και κατευθύνεται στον συμπιεστή αερίου.
2Τα συστήματα αυτά απορροφούν θερμότητα από τη γραμμή υγρού αλλά θερμαίνουν την αναρρόφηση των συμπιεστών αερίου.
3Αυτή είναι μια πολύ κοινή λύση για να εξασφαλιστεί ότι το αέριο φτάνει στον συμπιεστή και το υγρό φτάνει στην βαλβίδα.
4Επιτρέπει επίσης τη μέγιστη χρήση του εναλλάκτη θερμότητας, καθώς ελαχιστοποιεί το ποσοστό των εναλλάκτων θερμότητας που χρησιμοποιούνται για την αλλαγή της θερμοκρασίας του υγρού,και μεγιστοποιεί τον όγκο στον οποίο το ψυκτικό αλλάζει φάση.
Ανταγωνιστικό πλεονέκτημα
1- εξοικονόμηση καυσίμου: αφού το υψηλής θερμοκρασίας καυσίμιο που απελευθερώνεται από την καύση του καυσίμου μεταφερθεί στους σωλήνες του τοίχου νερού του λέβητα, στο υπερθερμαντήρα και στο θερμαντήρα, η θερμοκρασία είναι εξαιρετικά υψηλή,Ο εξοικονόμος το καθιστά ιδανικό για την πρόληψη της απώλειας θερμότηταςΟ εξοικονόμος που βρίσκεται στην καύση του λέβητα μειώνει τη θερμοκρασία των καυσαερίων και μεγιστοποιεί την ανάκτηση θερμότητας για να μειώσει το κόστος καυσίμου των πελατών.
2Βελτίωση των συνθηκών εργασίας του βαρέλι ατμού του λέβητα: Κατά την είσοδο στο βαρέλι ατμού, η θερμοκρασία του νερού τροφοδοσίας αυξάνεται μετά την θέρμανση του με τη χρήση του οικονομιστή.Μειώνεται η θερμική πίεση που προκαλείται από τη διαφορά θερμοκρασίας μεταξύ του τοιχώματος του τύμπανου ατμού και του νερού τροφοδοσίας, μειώνοντας έτσι τη συρρίκνωση και το πρήξιμο του τύμπανου ατμού και παρατείνοντας τη διάρκεια ζωής.
3Μείωση του κόστους των λέβητων με καύση από άνθρακα: Το νερό θερμαίνεται στο οικονομικό λέβητα που κατασκευάζεται με υλικό χαμηλής θερμοκρασίας.Αυτό καθιστά τον οικονομιστή μια λιγότερο δαπανηρή αντικατάσταση για υψηλής θερμοκρασίας λέβητα νερό τοίχωμα σωλήνες, και μειώνει το συνολικό κόστος κατασκευής των λέβητων.
Παραμέτροι εξοικονόμησης λέβητα
| Περιγραφή | Οικονομητής λέβητα |
| Υλικό | Αξιολόγηση των επιβατών και των επιβατών |
| Πρότυπο υλικών | ASTM, EN ή ISO κλπ. |
| Διάσταση | Προσαρμογή |
| Βάρος |
Min: 10 τόνους Μαξ.:1000 τόνους |
| Διαδικασία | Υλικό→Καταστροφή σωλήνων και κατεστροφή → Ζυγίστωση βυθών→ Κατασκευή ασπίδων → Συναρμολόγηση 1 →RT→ Ζυγίστωση χειροπέδων και ασπίδων→Συνέλευση 2→Υδροδοκιμή →Καθαρισμός και βάψιμο →Συσκευή σε πλαίσια |
Εργασιακή διαδικασία εξοικονόμησης λέβητα
Υπάρχουν τρία στάδια από το νερό τροφοδοσίας στο λέβητα που θερμαίνεται σε υπερθερμασμένο ατμό: προθέρμανση του νερού τροφοδοσίας, εξάτμιση και υπερθέρμανση.Τα τρία στάδια ολοκληρώνονται σε τρεις διαφορετικές επιφάνειες θέρμανσηςΤο κύκλωμα ατμού και νερού του λέβητα αποτελείται από τις τρεις διαφορετικές επιφάνειες θέρμανσης καθώς και τους σωλήνες σύνδεσης τους.και είναι σωστό το εξοπλισμό για να προθέρμανση του νερού τροφήςΈτσι, είναι η επιφάνεια θέρμανσης με τη χαμηλότερη θερμοκρασία για το υγρό εργασίας του λέβητα στο κύκλωμα ατμού και νερού του λέβητα.Το υγρό εργασίας που περνά από αυτό το εξοπλισμό είναι μονοφασικό νερό (μη βραστικό εξοικονομιστή).
