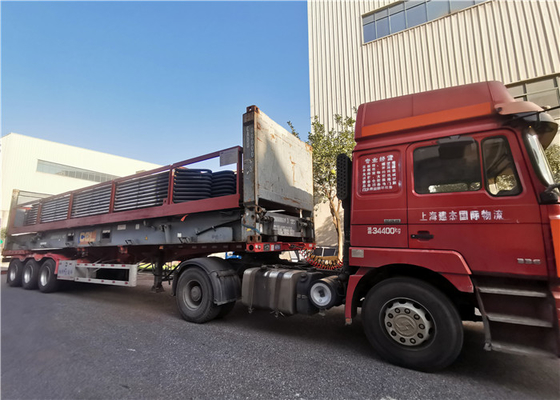

Superheater ανοξείδωτου μεταφοράς θερμότητας ατμού πρότυπα σπειρών ASME

Superheater το μέταλλο τοίχων σωλήνων στα μέρη πίεσης λεβήτων κάτω από την υψηλότερη θερμοκρασία, πρέπει έτσι να χρησιμοποιήσει υψηλό - ο χάλυβας ποιοτικού χαμηλού άνθρακα και ο διάφορος χάλυβας κραμάτων μολυβδαίνιου χρωμίου, στο μέρος υψηλότερης θερμοκρασίας μερικές φορές επίσης χρησιμοποιούν το ωστενιτικό ανοξείδωτο νικελίου χρωμίου. Σε λειτουργία λεβήτων, εάν η θερμοκρασία της σωλήνωσης υπερβεί το επιτρεπόμενο όριο θερμοκρασίας της ανθεκτικής δύναμης του υλικού, της δύναμης κούρασης ή της οξείδωσης επιφάνειας, η έκρηξη σωληνώσεων θα εμφανιστεί.

Superheater είναι το μέρος του λέβητα που θερμαίνει τον ατμό από τη θερμοκρασία κορεσμού στη θερμοκρασία υπερθέρμανσης, επίσης γνωστή ως superheater ατμού. Superheater μπορεί να διαιρεθεί σε τύπο μεταφοράς, ακτινοβόλο τύπο και ημι-ακτινοβόλο τύπο σύμφωνα με τον τρόπο μεταφοράς θερμότητας. Σύμφωνα με τα δομικά χαρακτηριστικά μπορεί να διαιρεθεί σε ελικοειδή τύπο σωλήνων, τύπο οθόνης, τύπο τοίχων και τυλιγμένο τύπο τοίχων. Όλοι αποτελούνται από διάφορους παράλληλους σωλήνες και εμπορευματοκιβώτια κολπίσκων και εξόδου.

Η εξωτερική διάμετρος του σωλήνα είναι γενικά 30 ~ 60 χιλ. Ο πιό κοινός τύπος superheater είναι ο ελικοειδής σωλήνας. Θέτει έναν σχετικά πυκνό σωλήνα, τακτοποιημένος στη θερμοκρασία αερίου σωλήνων 450 ~ 1000℃, από την εγκάρσια και διαμήκη διάβρωση του αερίου σωλήνων. Το αέριο σωλήνων μεταφέρει κυρίως τη θερμότητα στο σωλήνα από τη μεταφορά, και κάποια ακτινοβολία απορροφά τη θερμότητα. Superheater τύπων οθόνης αποτελείται από μια πολλαπλότητα της οθόνης σωλήνων, που τακτοποιείται στο ανώτερο μέρος του φούρνου ή η έξοδος, ανήκει superheater ακτινοβολίας ή ημι-ακτινοβολίας. Το πρώτο απορροφά την ακτινοβόλο θερμότητα της φλόγας φούρνων, ενώ το τελευταίο απορροφά μέρος εκ μεταφοράς θερμότητα. Στο λέβητα σταθμών παραγωγής ηλεκτρικού ρεύματος επάνω από το MPA 10, γενικά και ο τύπος οθόνης και ελικοειδές superheater τύπων σωλήνων χρησιμοποιούνται για να αυξήσουν την απορρόφηση θερμότητας. Superheater τοίχων που εφαρμόζεται στον εσωτερικό τοίχο του φούρνου είναι ακτινοβόλο superheater, το οποίο χρησιμοποιείται σπάνια. Superheater τύπων τοίχων χρησιμοποιείται στο λέβητα σταθμών παραγωγής ηλεκτρικού ρεύματος μεγάλης περιεκτικότητας για να διαμορφώσει τον τοίχο της στέγης φούρνων και του σωλήνα μεταφοράς, και το υλικό μόνωσης εφαρμόζεται έξω για να διαμορφώσει τον ελαφρύ τοίχο φούρνων.

Διαφορές

Αρχή

• Η αρχή superheater είναι παρόμοια με τον ατμό που παράγει τους σωλήνες του λέβητα.

• Τα καυτά αέρια στο υψηλής θερμοκρασίας σκούπισμα πέρα από superheater τους σωλήνες και αυξάνουν τη θερμοκρασία του ατμού που το μέγεθος εξαρτάται από τη θερμοκρασία αερίου εξόδων αφήνοντας τη superheater και αερίου ταχύτητα.

Εφαρμογή

Η χρήση για τη θέρμανση του διαποτισμένου ατμού, θερμοκρασία ατμού θα μπορούσε να είναι μέχρι 900 βαθμός Γ.

Superheater βελτιώσεις ικανότητας για να αυξήσει την ηλεκτρική παραγωγή

Μας στείλετε απαίτησε τα τεχνικά στοιχεία, όπως η ικανότητα ατμού, το presure, η απαραίτητη θερμοκρασία κ.λπ. Θα σχεδιάσουμε αναλόγως.
