τυποποιημένη συνέλευση σπειρών εξατμιστήρων λεβήτων 8.1Mpa ASME
Λεπτομέρειες προϊόντος
| Υλικό του σωλήνα: | SA106 GR. Β και SA192M | Όνομα προϊόντων: | Οπίσθιοι τοίχος & εξατμιστήρας |
|---|---|---|---|
| Πρότυπα: | ASME | Εφαρμογή: | Λέβητες εγκαταστάσεων μύλων και παραγωγής ενέργειας ζάχαρης |
| Λέξη κλειδί: | Σπείρα εξατμιστήρων και τοίχος μεμβρανών | Υλικό του πτερυγίου: | Q235B |
| Επισημαίνω |
Τυποποιημένες σπείρες εξατμιστήρων λεβήτων ASME,Τυποποιημένη συνέλευση σπειρών εξατμιστήρων ASME,8.1Mpa σπείρες εξατμιστήρων λεβήτων |
||
Περιγραφή του προϊόντος
τυποποιημένη συνέλευση σπειρών εξατμιστήρων 8.1Mpa ASME με τον τοίχο μεμβρανών λεβήτων
Εισαγωγή
Η εξατμιστική δέσμη σωλήνων είναι μια εξατμιστική δέσμη σωλήνων που απορροφά κυρίως τη μεταφορά θερμότητας μεταφοράς στο μικρό και μέσο λέβητα ικανότητας. Είναι γενικά μια δέσμη του πυκνού τρικλισμένου συστήματος σωλήνων που αποτελείται από τους ανερχόμενος και κατεβαίνοντας σωλήνες που συνδέονται με το ανώτερο και χαμηλότερο τύμπανο. Το φορτίο θερμότητας σωλήνων δεσμών σωλήνων εξάτμισης είναι υψηλό, αυτό το μέρος του σωλήνα από το ζεστό νερό στον ατμό, από το κατώτατο σημείο επάνω Η κύρια λειτουργία της είναι να απορροφήσει τη θερμότητα στο νερό και τον ατμό και να χρησιμεύσει ως το αυξανόμενο μέρος του κύκλου νερού λεβήτων.
Οι επιτροπές τοίχων νερού είναι η κύρια επιφάνεια θέρμανσης των λεβήτων, που αποτελείται από τους αριθμούς σειρών των σωλήνων χάλυβα, που τακτοποιούνται γύρω από τη γωνία λεβήτων. Μέσα είναι το ρέοντας νερό ή ο ατμός, και το εξωτερικό δέχεται τη θερμότητα της φλόγας στο φούρνο του λέβητα, απορροφώντας κυρίως τη θερμότητα ακτινοβολίας των υψηλής θερμοκρασίας προϊόντων καύσης στο φούρνο. Το λειτουργώντας ρευστό αυξάνεται σε το και εξατμίζει από τη θερμότητα.
Εάν σύμφωνα με τον τύπο δομών, υπάρχουν τρεις κύριοι τύποι: γυμνός τύπος σωλήνων, τύπος μεμβρανών και τύπος σωλήνων τσιμπημάτων.
Ο τοίχος νερού μεμβρανών είναι μια αεροστεγής δομή που αποτελείται από τους σωλήνες και τα πτερύγια. Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο μπορέστε να χρησιμοποιήσετε pipe-laying τον τοίχο, το λιγότερο φορτίο στη δομή χάλυβα και το χαμηλότερο κόστος του λέβητα η εύχρηστη δομή αναστολής και βελτιώνει το σύστημα θερμικής επέκτασης, κατάλληλο για τη μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλό ποσοστό συνελεύσεων, χαμηλή μεγάλη χωρητικότητα θερμότητας και κονταίνει αστέρι-επάνω και χρόνος κλεισίματος. Το μειονέκτημα είναι ότι η διαδικασία παραγωγής είναι σύνθετη. Ο τοίχος νερού μεμβρανών συχνά χρησιμοποιώ στη μεγάλη περιεκτικότητα, τους υψηλής θερμοκρασίας και υψηλούς λέβητες.
Σύμφωνα με τη διαφορετική διαδικασία παραγωγής, ο τοίχος νερού μεμβρανών μπορεί να διαιρεθεί σε τρεις τύπους (δείτε Σχ. 1): 1.rolled οι σωλήνες πτερυγίων είναι ενωμένοι στενά στις σειρές, με το λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβοί. 2.bare ο σωλήνας και το πτερύγιο (επίπεδος χάλυβας) είναι ενωμένοι στενά στις σειρές, το οποίο έχει το χαμηλό υλικό κόστος και μπορεί εύκολα να καλύψει τις απαιτήσεις των διάφορων πισσών, αλλά ο επίπεδος χάλυβας απαιτεί τη υψηλή ακρίβεια και τη λήξη equipment.3. Η γυμνή συγκόλληση τήξης σωλήνων, τα πτερύγια μεταξύ των σωλήνων διαμορφώνεται με την πλήρωση του καλωδίου συγκόλλησης, που χρησιμοποιείται συνήθως για τη μικρή πίσσα μεταξύ των σωλήνων. Η πίσσα μεταξύ των σωλήνων του τοίχου νερού μεμβρανών συσχετίζεται με τους παράγοντες όπως η πίεση λεβήτων και το φορτίο θερμότητας φούρνων, συνήθως s/d είναι 1.2-1.5.
Οι τοίχοι μεμβρανών χρησιμοποιούνται ευρέως όπως επιφάνειες θέρμανσης για τους λέβητες εγκαταστάσεων παραγωγής ενέργειας και τους βιομηχανικούς λέβητες.
Ισχυρά σημεία του τοίχου νερού μεμβρανών
(1) εξασφαλίστε τη σφράγιση του τοίχου φούρνων και μειώστε τη διαρροή αέρα στην αίθουσα καύσης.
(2) η πραγματοποίηση της πλήρους υδρόψυξης στην αίθουσα καύσης είναι ευεργετική να αποτρέψει να μετατρέψει σε κωκ υπό τον όρο της ενταμένης καύσης.
(3) το χρόνο ψύξης του ξεκινήματος και το κλείσιμο των λεβήτων μπορούν να κοντύνουν λόγω της μικρής μεγάλης χωρητικότητας θερμότητας, της γρήγορης ανόδου θερμοκρασίας του και γρήγορα της ψύξης στην αίθουσα καύσης.
(4) Pipe-laying ο τοίχος φούρνων είναι κατάλληλος, το οποίο μειώνει πολύ το φορτίο του πλαισίου λεβήτων και είναι κατάλληλο για την αναστολή και την ανύψωση.
(5) έναντι του γυμνού τύπου σωλήνων, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.
(6) βελτιώνει το βαθμό ανά-συνελεύσεων τμημάτων λεβήτων, διευκολύνει και μειώνει το φόρτο εργασίας εγκαταστάσεων

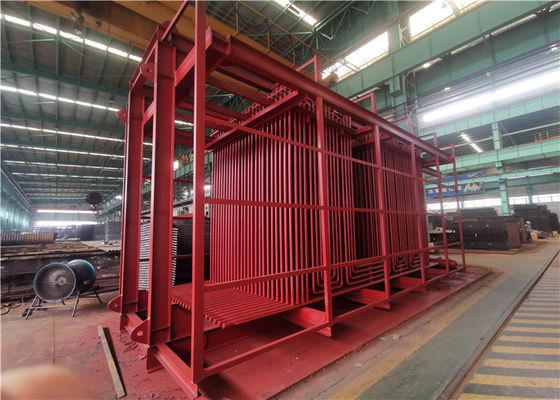

Το σχέδιο είναι εδώ η συνέλευση εξατμιστήρων με τις σπείρες τοίχων και εξατμιστήρων μεμβρανών για την αναφορά σας.
Αυτό το πρόγραμμα περιλαμβάνει επίσης τον ατμό drum+header+economizer.
| ΚΩΔΙΚΑΣ ΣΧΕΔΙΟΥ ΚΑΙ ΕΠΕΞΕΡΓΑΣΙΑΣ | ΠΑΡΆΓΡΑΦΟΣ Ι, ΈΚΔΟΣΗ ASME ΤΟΥ 2019 |
| ΠΙΕΣΗ ΣΧΕΔΙΟΥ | 8.1 MPA |
| ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝΗ ΠΙΕΣΗ ΕΡΓΑΣΙΑΣ | 8.1 MPA |
| ΘΕΡΜΟΚΡΑΣΙΑ ΣΧΕΔΙΟΥ | 320℃ |
| ΥΔΡΟΣΤΑΤΙΚΗ ΠΙΕΣΗ ΔΟΚΙΜΗΣ | 12.2 MPA |
| ΕΠΙΔΟΜΑ ΔΙΑΒΡΩΣΗΣ | 0.5mm |
