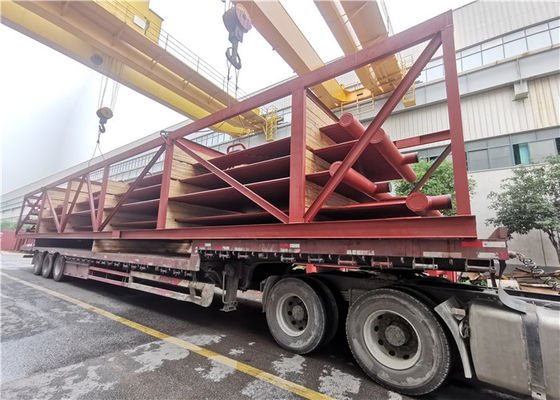

Τοίχος μεμβρανών λεβήτων υδρόψυξης 220T/H CFB για το σταθμό παραγωγής ηλεκτρικού ρεύματος

Τυποποιημένος τοίχος νερού μεμβρανών ASME ή CE 220 T/H CFB του συστήματος υδρόψυξης λεβήτων

Εισαγωγή

HDB παρέχει τις επιτροπές τοίχων αντικατάστασης, τις ενάρξεις καυστήρων, τους λιμένες επιθεώρησης και τις πόρτες για τη χρησιμότητα και τους βιομηχανικούς λέβητες. Ο τοίχος νερού μεμβρανών μας κατασκευάζεται χρησιμοποιώντας την αρίστης ποιότητας πρώτη ύλη και το σύγχρονο εξοπλισμό παραγωγής στην προηγμένη μονάδα κατασκευής μας. Η προσφερθείσα σειρά είναι διαθέσιμη στα διάφορα μεγέθη, μορφές και προδιαγραφές, σύμφωνα με τις απαιτήσεις των εκτιμημένων πελατών μας. Περαιτέρω, αυτοί παραδίδονται στους πελάτες μέσα στο υποσχεμένο χρονικό πλαίσιο.

Οι τοίχοι νερού λεβήτων είναι τοίχοι μεμβρανών που αποτελούνται από τους σωλήνες που ενώνονται στενά μαζί με ή χωρίς μια λουρίδα του μετάλλου μέσα - μεταξύ. Αυτοί οι τοίχοι διαμορφώνουν την περίφραξη της αίθουσας καύσης άνθρακα. Οι σωλήνες τοίχων νερού αναφέρονται επίσης ως τμήμα εξατμιστήρων περιέχουν το νερό συνήθως με υγρή μορφή που εξατμίζει βαθμιαία καθώς αυξάνεται στο λέβητα.

Πλεονεκτήματα του τοίχου νερού μεμβρανών

1). Για να εγγυηθεί το leakproofness του τοίχου φούρνων και να μειώσει τη διαρροή αέρα της αίθουσας καύσης.

2). Να επιτύχει την πλήρη υδρόψυξη της αίθουσας καύσης, και τον τοίχο νερού μεμβρανών εξαρτημάτων λεβήτων είναι όφελος για να αποτρέψει να μετατρέψει σε κωκ υπό τον όρο της συμπληρωματικής πυρκαγιάς.

3). Η θερμική μεγάλη χωρητικότητα είναι μικρή, η θέρμανση της αίθουσας καύσης είναι γρήγορη και η ψύξη είναι επίσης γρήγορη, το οποίο θα μπορούσε να κοντύνει το χρόνο ψύξης της έναρξης του λέβητα και του κλεισίματος φούρνων.

4). Είναι καλό να υιοθετηθεί υποστηριγμένος ο κορυφή δροσισμένος νερό τοίχος και θα μπορούσε να μειώσει το φορτίο του πλαισίου λεβήτων, το οποίο είναι όφελος στην προεξοχή.

Πρόσθετος

Εφαρμογή

Σημείωση

Υλικό και ρύθμιση τοίχων μεμβρανών/νερού:
Ο φούρνος και η στέγη αποτελούνται από τον τοίχο νερού μεμβρανών και κρεμιούνται στη δομή χάλυβα από ανώτερο κρεμώντας suspender της ανώτερης επιγραφής υδρόψυξης. Η τεμνόμενη επιφάνεια φούρνων είναι 3170×5290mm2 και η ανύψωση του τοπ φούρνου είναι 28877mm. Ο τοίχος νερού μεμβρανών αποτελείται από το επίπεδο χάλυβα συγκόλλησης φ60×5 και 6×45. Η αίθουσα καύσης αποτελείται από το σωλήνα χάλυβα φ60×4 και ενώνεται στενά με την καρφίτσα για να στερεώσει το πυρίμαχο υλικό. Το ανώτερο μέρος της αίθουσας καύσης συνδέει με τον τοίχο νερού μεμβρανών φούρνων. Το χαμηλότερο μέρος συνδέει με την αίθουσα αέρα υδρόψυξης και το διανομέα αέρα υδρόψυξης. Η αίθουσα αέρα υδρόψυξης αποτελείται από το σωλήνα χάλυβα φ60 και ενώνεται στενά με τις καρφίτσες για να στερεώσει το πυρίμαχο υλικό. Ο διανομέας υδρόψυξης είναι ενωμένος στενά με το σωλήνα χάλυβα φ60 και το επίπεδο χάλυβα 6X45. Οι μικρές τρύπες στο επίπεδο χάλυβα συνδέουν με τη χοάνη ΚΑΠ.
Ο φούρνος διαιρεί αριστερά, δεξιά, το μπροστινό και πίσω κύκλωμα κυκλοφορίας νερού. Ο κύριος σωλήνας ατμού αποτελείται από το σωλήνα χάλυβα φ133×5 και φ108×4.5. Το downcomer αποτελείται από το σωλήνα χάλυβα φ108×4.5. Εγκαταστήστε τη βαλβίδα διαφυγής στο πλαίσιο της χαμηλότερης επιγραφής στο περιοδικό χτύπημα κάτω.
