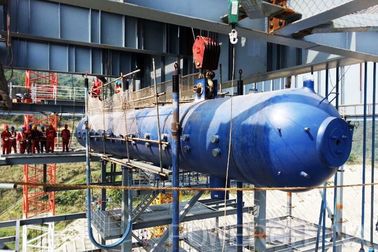

Με κάρβουνο οριζόντια δομή χάλυβα κραμάτων τυμπάνων ατμού λεβήτων CFB

Μακράς διαρκείας μέρη λεβήτων τυμπάνων ατμού λεβήτων χάλυβα για το με κάρβουνο λέβητα CFB

Περιγραφή προϊόντων (τύμπανο ατμού λεβήτων)

Η έννοια του τυμπάνου αναφέρεται στην πτώση πίεσης ή την άνοδο που προκαλείται από την κυκλοφορία νερού. Μπορεί επίσης να γίνει κατανοητό ότι το τύμπανο είναι η αλλαγή πίεσης που διαμορφώνεται από την τήξη του αερίου και του νερού. Τα μόρια αέρα και νερού στην πίεση ορίου θα αυξήσουν άνοδος πίεσης του αερίου, με συνέπεια την πίεση που συλλέγει τα μόρια producedafter η υψηλή πίεση φθάνει σε μια ορισμένη αξία. Στη βιομηχανία, η δεξαμενή τυμπάνων είναι ένας βιομηχανικός εξοπλισμός που μπορεί να αντισταθεί την πίεση αέρα και την πίεση σταθμών ύδατος που παράγονται από το τύμπανο.

Το τύμπανο ατμού είναι το σημαντικότερο τμήμα πίεσης στους φυσικούς λέβητες κυκλοφορίας. Χρησιμοποιείται κυρίως μέσοι subcritical λέβητας πίεσης και υψηλής πίεσης στην ηλεκτρική παραγωγή.

Το τύμπανο είναι ένα κυλινδρικό δοχείο πίεσης που χρησιμοποιείται στο λέβητα νερό-σωλήνων για το χωρισμό ατμού και νερού και τον καθαρισμό ατμού, που διαμορφώνει ένα νερό δοχείων βρόχων και σειράς κυκλοφορίας νερού. Η κύρια λειτουργία της είναι να λάβει το νερό από τον εξοικονομητή, το χωριστό ατμό από το νερό και το νερό ανεφοδιασμού στο βρόχο κυκλοφορίας, και διαποτισμένο το μεταφορά ατμό superheater. Υπάρχει ένα συγκεκριμένο ποσό του νερού στο τύμπανο, το οποίο έχει κάποια από τη θερμότητα και την υλική αποταμίευση. Όταν οι συνθήκες εργασίας αλλάζουν, η ταχύτητα της αλλαγής πίεσης ατμού μπορεί να επιβραδυνθεί. Όταν η παροχή νερού και το φορτίο δεν συντονίζονται για μια σύντομη περίοδο, διαδραματίζει έναν ρόλο απομονωτών. Το τύμπανο είναι εξοπλισμένο με τις εσωτερικές συσκευές για το χωρισμό ατμός-νερού, τον καθαρισμό ατμού, το φάρμακο δοχείων και τη συνεχή απαλλαγή λυμάτων για να εξασφαλίσει ποιότητα ατμού, όπως φαίνεται στον αριθμό.

Το τύμπανο είναι το ογκωδέστερο και ακριβό πίεση-φέρον τμήμα παχύς-τοίχων στο λέβητα. Το τύμπανο όχι μόνο αντιστέκεται την υψηλή εσωτερική πίεση, αλλά η νόσος του Alsheimer παράγει τη θερμική πίεση λόγω της διακύμανσης της θερμοκρασίας τοίχων που προκαλείται από την αλλαγή των λειτουργούντων όρων. Επομένως, οι συνθήκες εργασίας είναι κακές, η αποτελεσματική επίβλεψη όρου λειτουργίας απαιτείται.

Εργασιακές διαδικασίες

1. Το μίγμα ατμού και νερού που προέρχονται από τον τοίχο νερού εισάγει το τύμπανο μέσω του ανώτερου σωλήνα κολπίσκων του τυμπάνου. Κατά μήκος της στενής δακτυλιοειδούς μετάβασης που διαμορφώνεται από τον εσωτερικό τοίχο του τυμπάνου και του σκάφους της γραμμής τόξων, το μίγμα ατμός-νερού μπορεί να μεταφερθεί ομοιόμορφα στον εσωτερικό τοίχο του τυμπάνου σε ένα κατάλληλο ποσοστό ροής, υπερνικώντας κατά συνέπεια τη δυσκολία της υπερβολικής διαφοράς θερμοκρασίας μεταξύ των ανώτερων και χαμηλότερων τοίχων του τυμπάνου κατά τη διάρκεια του ξεκινήματος και του κλεισίματος του λέβητα και επιτρέποντας το γρηγορότερο ξεκίνημα.

2. Το μίγμα ατμός-νερού που εισάγει το τύμπανο εισάγει το διαχωριστή κυκλώνων ατμός-νερού, και χρησιμοποιεί την αδράνεια της αλλαγής της κατεύθυνσης ροής για να χωρίσει το μίγμα ατμός-νερού, το οποίο είναι ο πρώτος χωρισμός του μίγματος ατμός-νερού.

3. Ο χωρισμένος ατμός περιέχει ακόμα πολύ νερό. Εισάγει το ζαρωμένο διαχωριστή πιάτων από την κορυφή του διαχωριστή. Ο ατμός με λίγο νερό τις ροές σταγονίδιων μέσω των ρωγμών μεταξύ των ζαρωμένων πιάτων, και η ταινία νερού διαμορφώνονται στον τοίχο μετάλλων για να ρεύσουν προς τα κάτω.

4. Ο ατμός μετά από το δευτεροβάθμιο χωρισμό καθαρίζεται τελικά από τον ατμό, και ο χωρισμός βαρύτητας πραγματοποιείται με τη χρησιμοποίηση της διαφοράς πυκνότητας του νερού, η οποία είναι ο τρίτος χωρισμός.

5. Μετά από τρεις χωρισμούς, ο ατμός ανταποκρίνεται στα ποιοτικά πρότυπα ατμού, και οδηγεί superheater πλακών στερέωσης από το διαποτισμένο σωλήνα ατμού στην κορυφή του τυμπάνου.

Κυκλοφορία νερού

1. Συνήθως υπάρχει coexistance του ατμού και του νερού στο τύμπανο ατμού. Διά ορισμένη πίεση, η θερμοκρασία του υδρατμού στο τύμπανο είναι επίσης διαφορετική (αναφέρεται στον πίνακα χαρακτηριστικών της διάλυσης νερού, δηλ. η εκτιμημένη θερμοκρασία κορεσμού διά την εκτιμημένη πίεση). Εάν είναι στο διαποτισμένο κράτος, η θερμοκρασία του νερού είναι η ίδια με αυτήν του ατμού.

2. Η κυκλοφορία του νερού στο τύμπανο είναι ένας κύκλος εκ μεταφοράς θερμότητας (εκτός από την ακτινοβολία θερμότητας από τον εξωτερικό τοίχο του τυμπάνου και της άμεσης μεταφοράς θερμότητας από το σωλήνα καπνού ή τον εξωτερικό τοίχο). Η θερμότητα ανταλλάσσεται στο στάδιο να κινηθεί πρός τα πάνω λόγω του ελαφριού του ζεστού νερού. Αφότου είναι ένα συγκεκριμένο ποσό της θερμότητας φθάνει, μέρος του νερού μετατρέπεται στο αεριώδες κράτος.

Λειτουργίες

Υπάρχουν κύριες λειτουργίες των τυμπάνων ατμού όπως κατωτέρω:

1. Είναι η πλήμνη συνδέσεων τριών διαδικασιών θέρμανσης, της εξάτμισης και της υπερθέρμανσης εργασίας της μέσης για να εξασφαλίσει την κανονική κυκλοφορία νερού των λεβήτων.

2. Μέσα, υπάρχει διαχωριστής ατμός-νερού και συνεχής συσκευή διαφυγής για να εξασφαλίσει την ποιότητα του ατμού λεβήτων.

3. Έχετε ένα συγκεκριμένο ποσό του νερού, έχει μια ορισμένη ικανότητα της αποθήκευσης θερμότητας, διευκολύνετε την ταχύτητα αλλαγής της πίεσης ατμού.

4. Το τύμπανο είναι εξοπλισμένο με το μετρητή πίεσης, το μετρητή σταθμών ύδατος, το νερό απαλλαγής ατυχήματος, τη βαλβίδα ασφάλειας και άλλο εξοπλισμό για να εξασφαλίσει την ασφαλή λειτουργία του λέβητα.

Η επιχείρησή μας

HD ο λέβητας που καθιερώνεται το 1985, Co. λεβήτων ήχων καμπάνας Zhangjiagang Hua, ΕΠΕ (που κάνει εμπόριο ως λέβητας HD), είναι ένας επαγγελματικός βιομηχανικός κατασκευαστής, που παράγει το λέβητα χρησιμότητας, βιομηχανικός λέβητας, λέβητας HRSG και όλα τα είδη μερών λεβήτων, όπως οι επιτροπές waterwall, οι εξοικονομητές, οι προθερμαστές αέρα, superheaters, οι επιγραφές, οι σπειροειδείς σωλήνες πτερυγίων, οι σωλήνες χ-πτερυγίων, ο λέβητας σωλήνων θερμότητας κ.λπ. HD βρίσκονται στο βιομηχανικό πάρκο Lai ήχων καμπάνας, ανατολικό προάστιο της πόλης συμμορίας Zhang Jia. Η θέση των εγκαταστάσεων είναι οδός ταχείας κυκλοφορίας περίπου 150km στο δρόμο λιμένων της Σαγκάη ή κράτους 60km σε Suzhou ή Wuxi, με τη μεταφορά που επεκτείνεται προς όλες τις κατευθύνσεις βολικά και γρήγορα.
