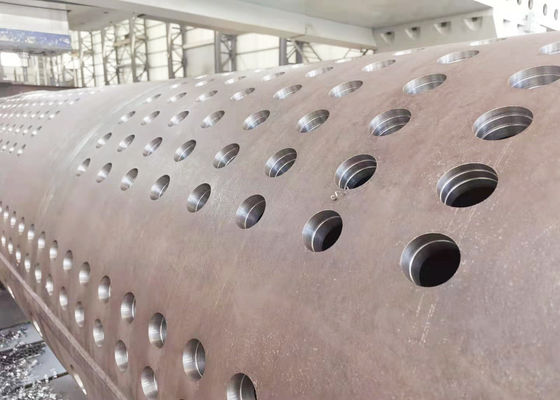

Το με κάρβουνο τύμπανο λάσπης λεβήτων χάλυβα άνθρακα ASME υψηλής θερμοκρασίας αντιστέκεται
Λεπτομέρειες προϊόντος
| Όνομα προϊόντων: | Τύμπανο ατμού λεβήτων | Εφαρμογή: | Σύστημα λεβήτων και βιομηχανικό σύστημα |
|---|---|---|---|
| Υλικό: | Χάλυβας άνθρακα | Πρότυπα: | ASME, ΤΟ EN, ΜΒ |
| Επισημαίνω |
Τύμπανο λάσπης λεβήτων χάλυβα άνθρακα,Τύμπανο λάσπης λεβήτων ASME,Με κάρβουνο τύμπανο λεβήτων |
||
Περιγραφή του προϊόντος
Μέρη λεβήτων τυμπάνων ατμού λεβήτων χάλυβα άνθρακα ASME για τους με κάρβουνο λέβητες
Εισαγωγή
Ένα τύμπανο ατμού είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα ενός λέβητα υδραυλών. Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού. Το τύμπανο αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και ενεργεί ως φάση-διαχωριστής για το μίγμα ατμού/νερού. Η διαφορά στις πυκνότητες μεταξύ των βοηθειών καυτού και κρύου νερού στη συσσώρευση «του καυτότερου» - ποτίστε/και διαποτίζω-ατμός στο ατμός-τύμπανο.
Το τύμπανο ατμού είναι η αρχική διεπαφή μεταξύ του νερού και του ατμού. Σε με κάρβουνο εγκαταστάσεις, feedwater λεβήτων περνά μέσω του εξοικονομητή και στο τύμπανο όπου ο ατμός χωρίζει από feedwater και αποτραβιέται superheater. Η διατήρηση του σταθερού υγρού επιπέδου στο ανώτερο μέρος του τυμπάνου ατμού είναι απαραίτητη για να παρέχει την κατάλληλη ποιότητα του ατμού. Η ενοργάνωση πρέπει να αντισταθεί τις υψηλές θερμοκρασίες και τις πιέσεις.
Λεπτομέρειες χωρισμού ατμός-νερού
Ο αρχικός χωρισμός ατμός-νερού αφαιρεί σχεδόν όλο τον ατμό από το νερό έτσι ώστε πολύ λίγος ατμός διανέμεται εκ νέου από το κατώτατο σημείο τυμπάνων προς τους θερμαμένους σωλήνες μέσω της σύνδεσης εξόδου (downcomer).
Στο δευτεροβάθμιο χωρισμό, τον ατμό περνούν μέσω ενός δευτεροβάθμιου σταδίου των διαχωριστών ή των στοιχείων τριφτών (συνήθως στενά ζαρωμένα παράλληλα πιάτα) για την τελική αφαίρεση σταγονίδιων νερού. Ο ατμός είναι έπειτα εξαντλημένος μέσω των διάφορων λιμένων.
Εξαρτήματα
Τα κύρια συστατικά σε ένα σύστημα λεβήτων είναι οι feedwater λεβήτων θερμάστρες, εξαεριστήρας, λέβητας, αντλία τροφών, εξοικονομητής, λέβητας, superheater, attemperator, σύστημα ατμού, συμπυκνωτής και η συμπυκνωμένη αντλία. Επιπλέον υπάρχουν σύνολα ελέγχων για να ελέγξουν τη ροή νερού και ατμού, τη ροή καυσίμων, τη ροή αέρος και τις χημικές προσθήκες επεξεργασίας.
Ταξινόμηση
| Πίεση | Χαμηλός | Μέση | Υψηλός | Superhigh |
| Εσωτερική διάμετρος (χιλ.) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
| Πάχος (χιλ.) | 16-25 | 32-46 | 60-100 | 80-100 |
| Υλικό | Χάλυβας άνθρακα | Χάλυβας άνθρακα & χάλυβας κραμάτων | Χάλυβας άνθρακα & χάλυβας κραμάτων | Χάλυβας κραμάτων |
Ποιοτικός έλεγχος
1. Δοκιμή αντίκτυπου και έκθεση υπολογισμού δύναμης με τις εφαρμοσμένες πληροφορίες υλικών.
2. 100%NDT (μη καταστρεπτική επιθεώρηση) έκθεση του πιάτου, του σωλήνα και του ηλεκτροδίου χάλυβα
3. Ακτίνα X, γ-ακτίνα και υγρή penetrant έκθεση επιθεώρησης δοκιμής (ραφή συγκόλλησης): για να εξασφαλίσει την ποιότητα του ολόκληρου λέβητα
4. Υδραυλική έκθεση δοκιμής: εξασφαλίστε την τυποποιημένες πίεση εργασίας και την ασφάλεια
Τα κυριότερα σημεία του προϊόντος
Μέρη λεβήτων τυμπάνων ατμού λεβήτων χάλυβα άνθρακα ASME για τους με κάρβουνο λέβητες Εισαγωγή Ένα τύμπανο ατμού είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα ενός λέβητα υδραυλών. Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού. Το τύμπανο αποθηκεύει τον ατμό που παράγεται στ...
