Superheater χάλυβα κραμάτων ASME τυποποιημένη σπείρα για τις εγκαταστάσεις παραγωγής ενέργειας άνθρακα

Superheater λεβήτων χάλυβα ASME τυποποιημένη με κράμα άνθρακα σπείρα για τις εξαιρετικά-εξαιρετικά κρίσιμες εγκαταστάσεις παραγωγής ενέργειας άνθρακα

Superheater εισαγωγή σπειρών

Τα κύρια πλεονεκτήματα superheater είναι μειωμένη κατανάλωση καυσίμων και νερού αλλά υπάρχει μια τιμή που καταβάλλει στα αυξανόμενα κόστη συντήρησης. Στις περισσότερες περιπτώσεις τα οφέλη αντιστάθμισαν τις δαπάνες και superheaters χρησιμοποιήθηκαν ευρέως.

Superheater είναι μια συσκευή που χρησιμοποιείται για να μετατρέψει το διαποτισμένο ατμό ή τον υγρό ατμό στο superheated ατμό ή τον ξηρό ατμό. Ο Superheated ατμός χρησιμοποιείται στους στροβίλους ατμού για την παραγωγή ηλεκτρικής ενέργειας, μηχανές ατμού, και στις διαδικασίες όπως ο ανασχηματισμός ατμού. Υπάρχουν τρεις τύποι superheaters: ακτινοβόλος, μεταφορά, και χωριστά βαλμένος φωτιά. Superheater μπορεί να ποικίλει σε μέγεθος από μερικές δεκάδες των ποδιών σε αρκετά πόδια (μερικά μέτρα σε περίπου εκατό μέτρα).

Τύποι

1. Ακτινοβόλο superheater τοποθετείται άμεσα στην ακτινοβόλο ζώνη της αίθουσας καύσης κοντά στον τοίχο νερού ώστε να απορροφηθεί η θερμότητα από την ακτινοβολία.
2. Superheater μεταφοράς βρίσκεται στην εκ μεταφοράς ζώνη του φούρνου συνήθως μπροστά από τον εξοικονομητή (στην πορεία των καυτών αερίων σωλήνων). Αυτοί καλούνται επίσης αρχικά superheaters.
3. Χωριστά βαλμένο φωτιά superheater είναι superheater που τοποθετείται έξω από τον κύριο λέβητα, ο οποίος έχει το χωριστό σύστημα καύσης του. Αυτό το superheater σχέδιο ενσωματώνει τους πρόσθετους καυστήρες στον τομέα superheater των σωλήνων. Αυτός ο τύπος superheater σπάνια αν ποτέ χρησιμοποιείται, λόγω της κακών αποτελεσματικότητας και της ποιότητας ατμού που δεν είναι καλύτερη από άλλους superheater τύπους.

Superheaters και reheaters σχεδιάζονται ειδικά για να αυξήσουν τη θερμοκρασία του διαποτισμένου ατμού και για να βοηθήσουν να ελέγξουν τη θερμοκρασία εξόδου ατμού. Είναι απλοί μονοφασικοί ανταλλάκτες θερμότητας με τον ατμό που ρέουν εσωτερικό και το αέριο σωλήνων που περνά έξω, γενικά στη διαγώνια ροή. Superheaters και reheaters διαιρούνται συχνά σε πολλαπλάσια τμήματα για να βοηθήσουν τη θερμοκρασία ατμού ελέγχου και να βελτιστοποιήσουν τη διατήρηση σταθερής θερμοκρασίας, και οι επιφάνειες θέρμανσής τους μπορούν να τακτοποιηθούν είτε οριζόντια είτε κάθετα. Το φυσικές σχέδιο και η θέση των επιφανειών εξαρτώνται από την επιθυμητά θερμοκρασία εξόδου, την απορρόφηση θερμότητας, τα χαρακτηριστικά τέφρας καυσίμων και τον καθαρίζοντας εξοπλισμό. Τα κύρια συστατικά κατασκευάζονται συνήθως από τα κράματα χάλυβα, όπως και superheater και reheaters χρησιμοποιούνται σε υψηλής θερμοκρασίας.

Μια από τις κύριες διαφορές μεταξύ superheater και reheater είναι η πίεση ατμού. Η πίεση εξόδου superheater σε έναν subcritical λέβητα τυμπάνων, παραδείγματος χάριν, είναι παραδείγματος χάριν στο MPA 18,6, ενώ η πίεση εξόδου reheater είναι MPA μόνο 4,0. Όταν ένας εξαιρετικά κρίσιμος λέβητας χρησιμοποιείται κάτω από το κανονικό φορτίο, οι επιφάνειες θέρμανσης reheater και superheater πρέπει να αυξηθούν προκειμένου να καλυφθεί η απαίτηση θερμότητας για, η οποία είναι περισσότερο από 50% της συνολικής θερμότητας ατμού. Η θερμότητα που απορροφάται από superheater είναι κυρίως υπό μορφή ακτινοβολίας όταν ελέγχεται η θερμοκρασία του superheated ατμού από την αναλογία της ροής του νερού φούρνων στην εισαγωγή καυσίμων. Όταν ο water-cooled τοίχος λειτουργεί διά την εξαιρετικά κρίσιμη πίεση, εντούτοις, η θερμοκρασία του λειτουργώντας μέσου στους σωλήνες δεν αυξάνεται με την απορρόφηση θερμότητας και δεν υπάρχει κανένα σαφές θερμοδυναμικό κρατικό όριο. Εάν η θερμοκρασία του αερίου σωλήνων εξόδου ελέγχεται από την απορρόφηση της θερμότητας από το water-cooled τοίχο, οι απαιτήσεις σχεδίου δεν μπορούν σαφώς να καλυφθούν.
Για να λύσει το πρόβλημα μιας πάρα πολύ μικρής επιφάνειας θέρμανσης, superheater τοποθετείται συνήθως επάνω από ή κοντά στο φούρνο, δημιουργώντας ένα superheater σύστημα με τις μεταφορές θερμότητας ακτινοβολίας και μεταφοράς στον εξαιρετικά κρίσιμο λέβητα. Τα χαρακτηριστικά μεταφοράς θερμότητας ακτινοβόλο superheater επιτρέπουν μια βελτίωση στο ποσοστό χρησιμοποίησης της ακτινοβόλου θερμότητας.
Στη χαμηλή πίεση, ο ατμός έχει τη φτωχή δυνατότητα ψύξης: για να εξετάσει αυτό, reheater τοποθετείται συνήθως μετά από superheater όπου η θερμοκρασία του αερίου σωλήνων είναι σχετικά χαμηλή και στηρίζεται κυρίως στη μεταφορά θερμότητας μεταφοράς. Η θερμοκρασία μειώνεται βαθμιαία από την έξοδο του φούρνου στην ουρά του λέβητα, ενώ ο όγκος του αερίου μειώνεται χωρίς τη διαρροή αέρα. Προκειμένου να βελτιωθεί η εκ μεταφοράς μεταφορά στα εκ μεταφοράς περάσματα, superheater και reheater τοποθετούνται κοντά στον εξοικονομητή στην πορεία αερίου σωλήνων των σχετικά χαμηλών θερμοκρασιών.

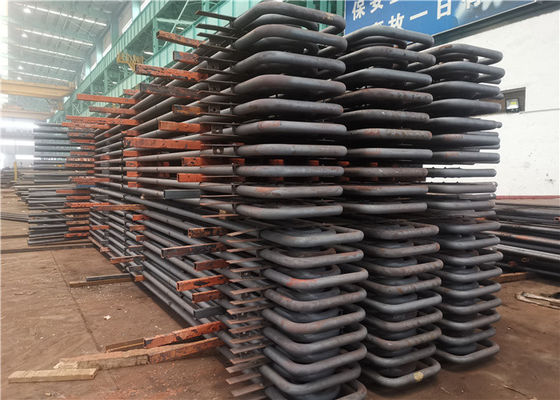

Superheater σπείρα
