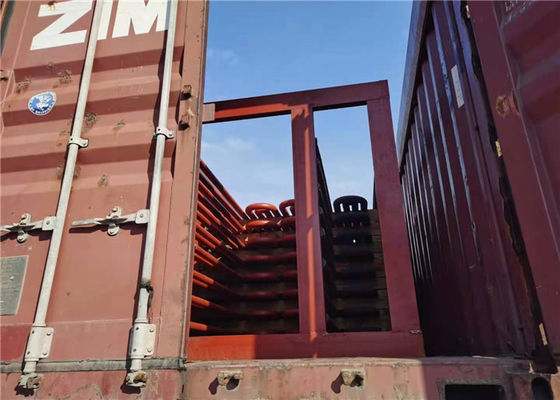

ISO9001 θερμαντική Superheater και Reheater ανταλλακτών συσκευή

Η λειτουργία της έξοχης θερμάστρας στις εγκαταστάσεις θερμικής παραγωγής ενέργειας είναι να αφαιρεθούν τα τελευταία ίχνη υγρασίας από το διαποτισμένο ατμό που βγαίνει από το λέβητα και να αυξηθεί η θερμοκρασία της επάνω από τη θερμοκρασία κορεσμού σύμφωνα με την απαίτηση στον κολπίσκο του στροβίλου ατμού.

Λεπτομέρειες

Γενικά, ο ατμός που θερμαίνεται υψηλό superheater ονομάζεται το superheated ατμό, ο ατμός θερμαίνω από reheater καλείται θερμαμένο εκ νέου ατμό. Η παράμετρος του θερμαμένου εκ νέου ατμού αφορά με την οικονομία της θερμικής κυκλοφορίας. Γενικά, η πίεση του θερμαμένου εκ νέου ατμού είναι για το ένα πέμπτο αυτός του superheated ατμού, και η θερμοκρασία των πρώτων είναι σχεδόν η ίδια με αυτό των τελευταίων. Παραδείγματος χάριν, στο έθνος μας για το λέβητα με 125MW, 400t/h, το parmameter για το superheated ατμό είναι 133.7Mpa και 555 βαθμοί η πίεση κολπίσκων και εξόδου του θερμαμένου εκ νέου ατμού είναι 2.5/2.35MPa, η θερμοκρασία τους είναι 555 βαθμοί, επίσης. Για τους λέβητες με 200MW, 670t/h, η παράμετρος του superheated ατμού είναι 13.7MPa, 540 βαθμοί οι πιέσεις κολπίσκων και εξόδου είναι 2.7/2.5Mpa, και η θερμοκρασία είναι επίσης 540 βαθμοί. Για τους subcritical λέβητες κυκλοφορίας ελέγχου πίεσης με 300MW, 600MW, η superheated παράμετρος ατμού είναι 18.27Mpa, 540 βαθμοί οι πιέσεις κολπίσκων και εξόδου είναι 3.83/3.63MPa, η θερμοκρασία είναι επίσης 540 dgrees. Η εφαρμογή του ατμού που θερμαίνει εκ νέου το σύστημα μπορεί να αυξήσει τη θερμική οικονομία για τους σταθμούς παραγωγής ηλεκτρικού ρεύματος κατά 4-5%. Στη χώρα μας, οι μονάδες με την ικανότητα άνω των 125MW όλες εφαρμόζουν το μέσο θερμαίνοντας εκ νέου σύστημα ενός χρόνου, και στο εξωτερικό, δύο φορές η μέση που θερμαίνει εκ νέου τα συστήματα εφαρμόζεται για μερικές μονάδες με τις υψηλότερες παραμέτρους.

Στους σύγχρονους λέβητες, η κατανάλωση απορρόφησης θερμότητας superheaters και reheaters είναι πάνω από τη μισή από τη συνολική απορρόφηση θερμότητας για το λειτουργώντας ρευστό, κατά συνέπεια οι επιφάνειες θέρμανσης superheaters και reheaters αποτελούν μια μεγάλη αναλογία στις συνολικές επιφάνειες θέρμανσης των λεβήτων, και πρέπει να τοποθετηθούν στις περιοχές όπου η θερμοκρασία καπνού είναι υψηλότερη, οι συνθήκες εργασίας είναι οι χειρότερες μεταξύ όλων των επιφανειών θέρμανσης. Η θερμοκρασία τοίχων σωλήνων των επιφανειών θέρμανσης είναι στενή στη μέγιστη επιτρεπόμενη θερμοκρασία του χάλυβα, έτσι η λογική ρύθμιση ένα σχέδιο dnd superheaters και reheaters πειράζουν τόσο πολύ για την οικονομία και την αξιοπιστία στο λέβητα στιγμής. Όταν το σχέδιό τους, βάσει της διαβεβαίωσης της ασφάλειας και της αξιοπιστίας superheater και reheater, είναι πολύ απαραίτητο να σωθεί η κατανάλωση μετάλλων στο καλύτερο, για να σώσει ειδικά τη χρήση του χάλυβα κραμάτων.

Για τους λέβητες στους μεγάλους σταθμούς παραγωγής ηλεκτρικού ρεύματος, superheaters και reheaters είναι απαραίτητα μέρη, σε έναν μεγάλο επεκταθείτε, έχουν η ασφάλεια και η οικονομία των λεβήτων. Superheaters είναι οι επιφάνειες θέρμανσης που θερμαίνουν τον κύριο ατμό από η θερμοκρασία στην εκτιμημένη superheated θερμοκρασία, και reheaters είναι οι επιφάνειες θέρμανσης που θερμαίνω το exaust από τον υψηλό κύλινδρο στροβίλων ατμού σε μια ορισμένη θερμοκρασία. Όταν οι τρέχοντας όροι όπως τα φορτία λεβήτων, τύποι άνθρακα αλλάζουν, πρόκειται να τους ρυθμίσει για να σιγουρευτεί τη θερμοκρασία εξόδου στο εκτιμημένο επίπεδο -10-+5 βαθμών.

Για τους μεγάλους λέβητες στους σταθμούς παραγωγής ηλεκτρικού ρεύματος, superheaters και reheaters αποτελούν μια μεγάλη αναλογία στις συνολικές επιφάνειες θέρμανσης, πρόκειται να τακτοποιηθούν στις περιοχές όπου ο καπνός είναι με την υψηλότερη θερμοκρασία. Για να βελτιώσει την αποδοτικότητα της θερμικής κυκλοφορίας στους σταθμούς παραγωγής ηλεκτρικού ρεύματος, απαιτείται να βελτιωθεί ο αρχικός ατμός παραμέτρων φ βαθμιαία, η αύξηση της πίεσης ατμού απαιτεί την αντίστοιχη αύξηση της θερμοκρασίας για το superheated ατμό, ή η υγρασία της μεγάλης σκηνικής εξάτμισης του στροβίλου ατμού θα είναι πάρα πολύ υψηλή, το οποίο θα επηρεάσει την ασφάλειά του. Κατά συνέπεια, ο ατμός που διατρέχουν superheaters και reheaters είναι υψηλής θερμοκρασίας ατμός, η απόδοση μεταφοράς θερμότητάς τους είναι αρκετά κακή, το οποίο καθορίζει ότι οι θερμοκρασίες τοίχων σωλήνων superheaters και reheaters είναι υψηλές.

Αρχή

• Η αρχή superheater είναι παρόμοια με τον ατμό που παράγει τους σωλήνες του λέβητα.

• Τα καυτά αέρια στο υψηλής θερμοκρασίας σκούπισμα πέρα από superheater τους σωλήνες και αυξάνουν τη θερμοκρασία του ατμού που το μέγεθος εξαρτάται από τη θερμοκρασία αερίου εξόδων αφήνοντας τη superheater και αερίου ταχύτητα.

Εφαρμογή

η χρήση για τη θέρμανση του διαποτισμένου ατμού, θερμοκρασία ατμού θα μπορούσε να είναι μέχρι 900 βαθμός Γ.

Superheater βελτιώσεις ικανότητας για να αυξήσει την ηλεκτρική παραγωγή

Μας στείλετε απαίτησε τα τεχνικά στοιχεία, όπως η ικανότητα ατμού, το presure, η απαραίτητη θερμοκρασία κ.λπ. Θα σχεδιάσουμε αναλόγως.

Διαφορές
