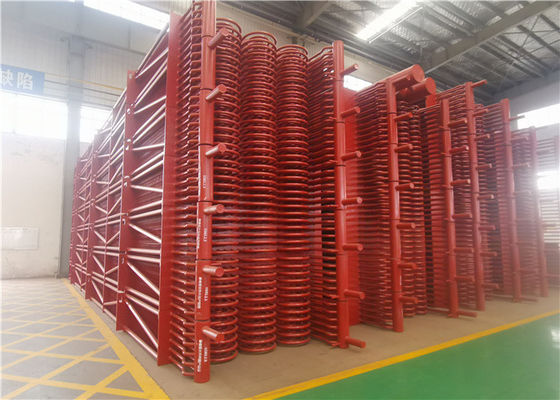

Εξοικονομητής ASME σε βιομηχανική χρησιμοποίηση πετρελαίου λεβήτων/ανταλλακτών θερμότητας ζεστού νερού
Λεπτομέρειες προϊόντος
| Υλικό: | Χάλυβας Sarbon, ανοξείδωτο, χάλυβας ND, χάλυβας κραμάτων και ούτω καθεξής. | Σειρά των εφαρμογών: | Σταθμός παραγωγής ηλεκτρικού ρεύματος, ζωή, βιομηχανική |
|---|---|---|---|
| Καύσιμα: | Άνθρακας/αέριο/πετρελαιοκίνητος, θερμότητα νερού | Αρχή: | Θερμότητα αποταμίευσης |
| χρώμα: | Σαν την απαίτησή σας | Αριθμό μοντέλου: | Προσαρμοσμένος |
| Όρος: | Νέος | Συσκευασία: | Συσκευασία πλαισίων σιδήρου |
| Επισημαίνω |
Εξοικονομητής Asme στο λέβητα,Εξοικονομητής ανταλλακτών θερμότητας στο λέβητα,Βιομηχανικός εξοικονομητής στο λέβητα |
||
Περιγραφή του προϊόντος
Εξοικονομητής ASME σε βιομηχανική χρησιμοποίηση πετρελαίου λεβήτων/ανταλλακτών θερμότητας ζεστού νερού
Περιγραφή εξοικονομητών
Ο εξοικονομητής??????????- σωλήνων χ-τύπων είναι ένας υψηλής απόδοσης εξοικονομητής ανταλλαγής θερμότητας που συγκεντρώνεται από H-type το?????????? σωλήνα (επίσης γνωστό ως?????????? σωλήνα χ-τύπων?????????? σωλήνα, σωλήνας πεταλούδων).
1, η μορφή δομής: η βασική μορφή είναι «Χ» και διπλός τύπος «Χ», που τακτοποιείται στη γραμμή.
2, χαρακτηριστικά απόδοσης
1) Η αντικατάσταση του γυμνού εξοικονομητή σωλήνων με το?????????? εξοικονομητή σωλήνων χ-τύπων μπορεί να αυξήσει την περιοχή ανταλλαγής θερμότητας και να μειώσει τον αριθμό σωλήνων που τακτοποιούνται, αυξάνοντας κατά συνέπεια τη διατομή ροής αερίου σωλήνων, μειώνοντας την ταχύτητα αερίου σωλήνων και μειώνοντας την ένδυση. Δεδομένου ότι το ποσοστό ένδυσης του σωλήνα είναι ανάλογο προς τη δύναμη 3,33 του ποσοστού ροής αερίου σωλήνων, εάν η ταχύτητα αερίου σωλήνων μειώνεται από 9 m/s σε 7 m/s, το ποσοστό ένδυσης θα μειωθεί σε 43% του αρχικού. Συγχρόνως, το πείραμα δείχνει ότι ο ίδιος ο?????????? σωλήνας έχει τη λειτουργία της συγκέντρωσης της τέφρας μυγών στη μέση της σειράς σωλήνων, έτσι ο?????????? εξοικονομητής σωλήνων έχει τη λειτουργία της μείωσης της φθοράς λόγω χρήσης στη δομή.
2) Ο?????????? σωλήνας χ-τύπων μπορεί να γίνει στο?????????? σωλήνα τύπων διπλός-σωλήνων «διπλός-χ». Η δομή της είναι άκαμπτη και μπορεί να χρησιμοποιηθεί στην περίπτωση της μακροχρόνιας σειράς σωλήνων.
3) Ο?????????? εξοικονομητής σωλήνων χ-τύπων τακτοποιείται στη σειρά. Τα πτερύγια χ-τύπων διαιρούν το διάστημα σε διάφορες μικρές περιοχές, οι οποίες μπορούν να εξισώσουν τη ροή της ροής αέρος και να μειώσουν πολύ τη φθορά λόγω χρήσης.
4) Τα πτερύγια τύπων Χ έχουν την καλύτερη επίδραση φυσήγματος αιθάλης λόγω του σχηματισμού των ευθειών μεταβάσεων και στις δύο πλευρές.
5) το διάστημα είναι συμπαγές, το γενικό βάρος μειώνεται πολύ, και το κόστος μειώνεται.
6) Ενέργεια - αποταμίευση και λιγότερη κατανάλωση ισχύος: Ο εξοικονομητής για την παραγωγή των μονάδων μπορεί να μειώσει τουλάχιστον τα δύο τρίτα της απώλειας θερμότητας αερίου εξάτμισης από τις γεννήτριες, και να καταναλώσει μόνο 2-4 KW της δύναμης ανά τόνο του ατμού.
7) Απλές λειτουργία και συντήρηση Αποταμίευση εργασίας: Ο εξοικονομητής συγκεντρώνεται και κατασκευάζεται συνολικά, με λιγότερα κινούμενα μέρη, την απλή δομή και την εύκολη εγκατάσταση. Το επίπεδο αυτοματοποίησης είναι υψηλό, η λειτουργία και η συντήρηση είναι απλές, και οι χειριστές μπορούν να μειωθούν.
Υλική δομή του?????????? εξοικονομητή σωλήνων λεβήτων Χ
Αποτελείται από έναν σοβαρό των σωλήνων πτερυγίων Χ, οι επιγραφές του κολπίσκου και της εξόδου, της κάμψης, του πλαισίου και άλλων βοηθών.
Χαρακτηριστικά του?????????? εξοικονομητή σωλήνων λεβήτων Χ
1). Προσθέστε την περιοχή ανταλλαγής θερμότητας και μειώστε τον αριθμό σωλήνων, επίσης αύξηση η περιοχή τμημάτων ροής καπνών για να μειώσετε την ταχύτητα και το γδάρσιμο καπνών.
2). Ο σωλήνας πτερυγίων τύπων Χ μπορεί να γίνει στο διπλό σωλήνα πτερυγίων τύπων Χ, υψηλό rigidness για να εγκαταστήσει τη μακροχρόνια σειρά σωλήνων.
3). Εξοικονομητής πτερυγίων τύπων Χ που τακτοποιείται στη γραμμή για να κάνει το διάστημα σε πολλές μικρές ζώνες, υπολογισμένη κατά μέσο όρο ροή αέρα για να μειώσει το γδάρσιμο.
4). Με το ευθύ κανάλι για να κερδίσει την καλύτερη επίδραση τέφρα-φυσήγματος.
5). Η συμπαγής δομή για να μειώσει το βάρος και να μειώσει το κόστος παραγωγής.
Προδιαγραφές
| Περιγραφή | Εξοικονομητής λεβήτων |
| Υλικό | Χάλυβας κραμάτων, χάλυβας άνθρακα, SA210C, SA213T22, κ.λπ. |
| Υλικά πρότυπα | ASTM, το EN ή ISO κ.λπ. |
| Διάσταση | Προσαρμογή |
| Βάρος |
Λ.: 10 τόνος Μέγιστο: 1000 τόνος |
| Διαδικασία οσμηρών: | EF+IF + VD |
| Διαδικασία | Material→Ingot → καυτό/θερμική επεξεργασία →2nd επιθεώρησης → θερμικής επεξεργασίας κρύος-Rolling→ (Normalizing+ που μετριάζει) →rough machining→UT που επεξεργαμένος το →Inspection στη μηχανή |
| UT πρότυπα | ASTM A388 ή EN10228, κ.λπ. |
Πλεονεκτήματα
1. Άριστη αντοχή
Η ένδυση οφείλεται κυρίως στον αντίκτυπο και την τέμνουσα επίδραση των γκρίζων μορίων στο σωλήνα. Η ένδυση είναι η αυστηρότερη γύρω από το σωλήνα σε επίπεδο 30 βαθμών. Όταν S1/d=S2/d=2, το ποσό ένδυσης είναι εδώ 3 φορές της μέσης τιμής.
Λόγω της αλλαγής της κατεύθυνσης ροής αέρα, η δεύτερη σειρά έχει την αυστηρότερη ένδυση. Όταν S1/d=S2/d=2, η δεύτερη σειρά είναι δύο φορές περισσότερο απ' ό, τι η πρώτη ένδυση σειρών, και η επόμενη ένδυση σειρών είναι γενικά 30% σε 40% υψηλότερο από την πρώτη σειρά.
Η ρύθμιση της πρώτης σειράς είναι η ίδια με τη ρύθμιση της πρώτης σειράς στην ακολουθία. Υπό τους ίδιους όρους, η μέγιστη ένδυση της διαμήκους δέσμης σωλήνων είναι 3-4 φορές λιγότερο από αυτή της τρικλισμένης δέσμης σωλήνων.
Η ταχύτητα γδαρσίματος του σωλήνα είναι άμεσα ανάλογη προς το συντελεστή μη-ομοιομορφίας της ταχύτητας KV3.33 αερίου σωλήνων, και είναι άμεσα ανάλογη προς το συντελεστή μη-ομοιομορφίας της συγκέντρωσης Ku τέφρας μυγών.
Ο?????????? εξοικονομητής σωλήνων χ-μορφής τακτοποιείται στη σειρά. Το χ-διαμορφωμένο πτερύγιο διαιρεί το διάστημα σε διάφορες μικρές περιοχές και έχει μια ομοιόμορφη επίδραση ροής στη ροή αέρος. Έναντι του οπτικού εξοικονομητή σωλήνων, του σπειροειδούς εξοικονομητή πτερυγίων και του διαμήκους εξοικονομητή πτερυγίων με την τρικλισμένη ρύθμιση, η ζωή ένδυσης είναι 3-4 φορές υψηλότερη υπό άλλους όρους.
Η δευτερεύουσα διάταξη απόσβεσης αερίου σωλήνων προστατεύει το μέρος κάμψεων.
2. Μειωμένη συσσώρευση σκόνης
Ο σχηματισμός τέφρας εμφανίζεται από τις πίσω και προσήνεμες πλευρές του σωλήνα. Είναι εύκολο να καθαριστεί ο σωλήνας από το disarrangement, και η λιγότερη σκόνη συσσωρεύει στην πλάτη. Όσον αφορά στη ρύθμιση σωλήνων στη σειρά, εξαιτίας του γεγονότος ότι η ροή αέρα δεν είναι εύκολο να ξεπλυθεί το πίσω μέρος του σωλήνα, υπάρχει περισσότερη συσσώρευση τέφρας στη ρύθμιση σωλήνων στη σειρά απ'ό, τι στη λανθασμένη στήλη.
Το πτερύγιο χ-τύπων είναι ενωμένο στενά και στις δύο πλευρές του σωλήνα, ο οποίος δεν συσσωρεύει την τέφρα, ενώ η ροή αέρα ρέει κατ' ευθείαν, η κατεύθυνση ροής αέρα δεν αλλάζει, και το πτερύγιο δεν συσσωρεύει την τέφρα.
Ένα χάσμα 4-10 αφήνεται στη μέση του πτερυγίου χ-τύπων, το οποίο μπορεί να καθοδηγήσει τη ροή αέρα για να σκουπίσει το πτερύγιο σωλήνων για να συσσωρεύσει τη σκόνη.
Δεδομένου ότι η σπειροειδής γωνία του πτερυγίου καθοδηγεί την κατεύθυνση ροής, η συσσώρευση τέφρας του σωλήνα πτερυγίων είναι σοβαρότερη, και ο εξοικονομητής που δεν διαμορφώνει το χαλαρό τεφροδόχο να μην χρησιμοποιηθεί. Η λειτουργία τομέων δείχνει ότι ο χ-διαμορφωμένος σωλήνας πτερυγίων δεν συσσωρεύει την τέφρα, ενώ το σπειροειδές πτερύγιο είναι σοβαρά.
Ο διαμήκης σωλήνας πτερυγίων διαμορφώνεται από τη ροή του αέρα κατά μήκος του πτερυγίου δεδομένου ότι το πτερύγιο είναι ενωμένο στενά στην επιφάνεια και το πίσω μέρος της συσσωρευμένης τέφρας. Μερικές περιοχές είναι επιρρεπής σε συσσώρευση σκόνης.
Το χ-διαμορφωμένο πτερύγιο, που διαμορφώνει ένα ευθύ κανάλι και στις δύο πλευρές, έχει την καλύτερη επίδραση φυσήγματος.
3. Συμπαγές διαστημικό και χαμηλότερο κόστος
Το σύνολο σωλήνων είναι πολύ συμπαγές και μειώνει το ύψος του καπνού ουρών καλά.
Το συνολικό βάρος μειώνεται πολύ και το φορτίο του συστήματος αναστολής μειώνεται.
Μειώστε το κόστος του εξοικονομητή και του ακέραιου λέβητα.
4. Μειώστε την πλευρική αντίσταση καπνού
Μειώστε το κόστος λειτουργίας και επένδυσης του προκληθε'ντος ανεμιστήρα.
5. Μειώστε την ένωση συγκόλλησης και βελτιώστε την αξιοπιστία.
