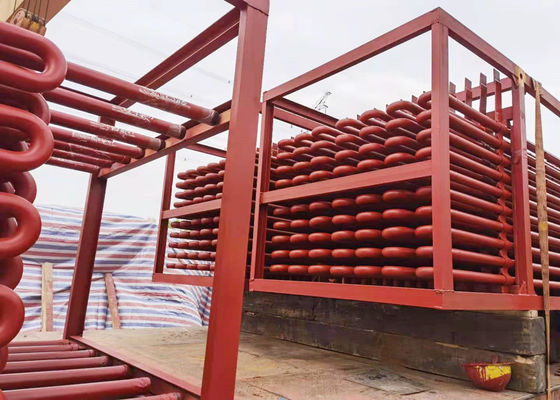

ASME τυποποιημένο άνθρακα Superheater χάλυβα χάλυβα άνευ ραφής για το λέβητα CFB

ASME τυποποιημένο άνθρακα Superheater χάλυβα χάλυβα άνευ ραφής για το λέβητα CFB

Superheater ρύθμιση, προδιαγραφή και υλικό:

Arrnagement και προδιαγραφή:
Ο λέβητας έχει υψηλά και χαμηλά superheaters, το HS τακτοποιείται στον αγωγό αερίου σωλήνων μετά από τους διαχωριστές κυκλώνων, και το LS τακτοποιείται στον κάθετο άξονα οπίσθιου μέρους. Ο διαποτισμένος ατμός εισάγεται στις επιγραφές ανώτατων περιφράξεων από οκτώ διαποτισμένους φ108×5 συνδέοντας σωλήνες ατμού στο τύμπανο, και έπειτα superheater χαμηλότερης θερμοκρασίας μέσω φ 42×4.0 οι σωλήνες, μετά από να θερμαθούν από το LS, πηγαίνουν desuperheater για τη ρύθμιση της θερμοκρασίας, και περνούν έπειτα στο HS από οκτώ σωλήνες φ108×5, και σταλμένος στο στρόβιλο ατμού μέσω της κύριας βαλβίδας ατμού μετά από να πάνε στη ναυτιλία και το χειρισμό της επιγραφής εξόδου.
Ο ΥΠΟΛΟΧΑΓΟΣ superheater υιοθετεί τη contranatant ρύθμιση και HT superheater είναι προς τα κάτω ρύθμιση. Η συλλογή και η διανομή του ατμού υιοθετούν τον τρόπο της κατεύθυνσης πλάτους να βελτιωθεί η μη-ομοιομορφία του ατμού που ρέει και να αποτραπούν οι τοπικές σπείρες που υπερθερμαίνονται λόγω της εκτροπής ατμού.

Υλικό:
Για να εξασφαλίσουν λειτουργία ασφάλειας, ο ΥΠΟΛΟΧΑΓΟΣ superheater άνευ ραφής σωλήνες χάλυβα χρήσεων SA210 Gr.A1, και HT superheater χρησιμοποιούν τους χαμηλός-αναμιγμένους σωλήνες χάλυβα SA213 T22 άνευ ραφής.

Παράμετροι Thechnical:
