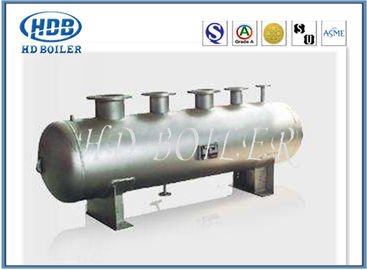

Σωλήνας νερού ανταλλακτών θερμότητας τυμπάνων ατμού υψηλών λεβήτων με την πιστοποίηση ASME
Λεπτομέρειες προϊόντος
| Χρώμα: | μπλε | Όρος: | Νέος |
|---|---|---|---|
| Δομή: | Σωλήνας νερού | Τύπος: | Φυσική κυκλοφορία |
| Παραγωγή: | Ζεστό νερό/ατμός | Διάσταση: | Προσαρμοσμένος |
| Επισημαίνω |
Τύμπανο ατμού λεβήτων ASME,οριζόντιο τύμπανο λεβήτων |
||
Περιγραφή του προϊόντος
Σωλήνας νερού ανταλλακτών θερμότητας τυμπάνων ατμού υψηλών λεβήτων με την πιστοποίηση ASME
Προσοχή
Η στάθμη ύδατος τυμπάνων ατμού λεβήτων είναι μια από τις σημαντικότερες παραμέτρους εγκαταστάσεων παραγωγής ενέργειας και στο μέτρο και στον έλεγχο. Ο έλεγχος της κατάλληλης στάθμης ύδατος στο λέβητα είναι κρίσιμος για την ασφαλή λειτουργία του λέβητα. Εάν το επίπεδο είναι πάρα πολύ χαμηλό, οι σωλήνες λεβήτων θα βλαφθούν με την υπερθέρμανση. Εάν το επίπεδο είναι πάρα πολύ υψηλό, οι διαχωριστές ατμού δεν θα λειτουργήσουν κατάλληλα, ο έλεγχος θερμοκρασίας θα είναι δύσκολος, και οι superheater σωλήνες και ο στρόβιλος μπόρεσαν να βλαφθούν από την υγρασία ή τη χημική μεταφορά κατεργασίας ύδατος.
Περιγραφή
1. Ένα τύμπανο ατμού είναι μια αίθουσα πίεσης ενός λέβητα ατμού που βρίσκεται στην ανώτερη ακρότητα του κυκλοφοριακού συστήματος λεβήτων ατμού.
2. Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού.
3. Το τύμπανο ατμού αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και ενεργεί ως φάση-διαχωριστής για το μίγμα ατμού/νερού.
4. Ο ατμός είναι χωρισμένος από το νερό και έπειτα απαλλαγμένος σε μια θέση επάνω από τη στάθμη ύδατος διατήρησε εκεί.
Εξαρτήματα
| 1 | Τα κύρια συστατικά σε ένα σύστημα λεβήτων είναι οι feedwater λεβήτων θερμάστρες, εξαεριστήρας, λέβητας, αντλία τροφών, εξοικονομητής, λέβητας, superheater, attemperator, σύστημα ατμού, συμπυκνωτής και η συμπυκνωμένη αντλία. |
| 2 | Επιπλέον υπάρχουν σύνολα ελέγχων για να ελέγξουν τη ροή νερού και ατμού, τη ροή καυσίμων, τη ροή αέρος και τις χημικές προσθήκες επεξεργασίας. |
Λεπτομέρειες χωρισμού ατμός-νερού
| 1 | Ο αρχικός χωρισμός ατμός-νερού αφαιρεί σχεδόν όλο τον ατμό από το νερό έτσι ώστε πολύ λίγος ατμός διανέμεται εκ νέου από το κατώτατο σημείο τυμπάνων προς τους θερμαμένους σωλήνες μέσω της σύνδεσης εξόδου (downcomer). |
| 2 | Στο δευτεροβάθμιο χωρισμό, τον ατμό περνούν μέσω ενός δευτεροβάθμιου σταδίου των διαχωριστών ή των στοιχείων τριφτών (συνήθως στενά ζαρωμένα παράλληλα πιάτα) για την τελική αφαίρεση σταγονίδιων νερού. Ο ατμός είναι έπειτα εξαντλημένος μέσω των διάφορων λιμένων. |
Λεπτομέρειες
Ένα τύμπανο ατμού είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα ενός λέβητα υδραυλών. Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού. Το τύμπανο αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και ενεργεί ως φάση-διαχωριστής για το μίγμα ατμού/νερού. Η διαφορά στις πυκνότητες μεταξύ των βοηθειών καυτού και κρύου νερού στη συσσώρευση «του καυτότερου» - ποτίστε/και διαποτίζω-ατμός στο ατμός-τύμπανο.
Πρόοδος εργασίας
1. Ο χωρισμένος ατμός προέρχεται έξω από το τοπ τμήμα του τυμπάνου και διανέμεται για τη διαδικασία.
2. Η περαιτέρω θέρμανση του διαποτισμένου ατμού θα καταστήσει το superheated ατμό κανονικά χρησιμοποιημένο για να οδηγήσει έναν στρόβιλο ατμού.
3. Ο διαποτισμένος ατμός αποτραβιέται την κορυφή του τυμπάνου και καταγράφει εκ νέου το φούρνο μέσα μέσω superheater. 4. Το μίγμα ατμού και νερού εισάγει το τύμπανο ατμού μέσω των σωλήνων μετωπών, τα internals τυμπάνων που αποτελούνται από τη συσκευή για ξεθόλωμα παρμπρίζ χωρίζουν τα σταγονίδια νερού από τον ατμό παράγοντας τον ξηρό ατμό.
5. Το διαποτισμένο νερό στο κατώτατο σημείο του τυμπάνου ατμού διατρέχει κάτω του σωλήνα downcomer.
Τα κυριότερα σημεία του προϊόντος
Σωλήνας νερού ανταλλακτών θερμότητας τυμπάνων ατμού υψηλών λεβήτων με την πιστοποίηση ASME Προσοχή Η στάθμη ύδατος τυμπάνων ατμού λεβήτων είναι μια από τις σημαντικότερες παραμέτρους εγκαταστάσεων παραγωγής ενέργειας και στο μέτρο και στον έλεγχο. Ο έλεγχος της κατάλληλης στάθμης ύδατος στο λέβητα ...
