Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων

Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων

  • Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων
  • Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων
  • Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων
  • Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων
Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HD BOILER
Πιστοποίηση: ISO9001 , SGS , TUV , ASME , EN
Αριθμό μοντέλου: Διαχωριστής κυκλώνων
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Συσκευασία πλαισίων σιδήρου
Χρόνος παράδοσης: 40 - 100 ημέρες
Όροι πληρωμής: L/C, T/T, Western Union
Δυνατότητα προσφοράς: 100 σύνολα το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Όνομα: διαχωριστής κυκλώνων συλλεκτών σκόνης Αποδοτικότητα: 99.5% ~ 99,9%
Υλικό: Χάλυβας άνθρακα, χάλυβας κραμάτων, ισοδύναμος Επεξεργασία επιφάνειας: Χρωματισμένος
Εξουσιοδότηση: 2 έτη Εφαρμογή: Λέβητας βιομηχανίας και λέβητας CFB
Υψηλό φως:

διαχωριστής κυκλώνων συλλεκτών σκόνης

,

διαχωριστής συλλεκτών σκόνης



                                           Κωνικός διαχωριστής κυκλώνων για τους βιομηχανικούς λέβητες και τους με κάρβουνο λέβητες CFB





Περιγραφή προϊόντων



Ο διαχωριστής κυκλώνων είναι ένα είδος εξοπλισμού που χρησιμοποιείται για το χωρισμό του gas-solid συστήματος ή του συστήματος υγρός-στερεών. Η αρχή εργασίας είναι ότι τα στερεά μόρια ή τα σταγονίδια με τη μεγάλη φυγοκεντρική δύναμη αδράνειας χωρίζονται από τον εξωτερικό τοίχο από την περιστρεφόμενη κίνηση που προκαλείται από την εφαπτόμενη εισαγωγή της ροής αέρα. Τα κύρια χαρακτηριστικά του διαχωριστή κυκλώνων είναι απλή δομή, υψηλή λειτουργούσα ευελιξία, υψηλή αποδοτικότητα, κατάλληλες διαχείριση και συντήρηση, χαμηλότερο κόστος. Χρησιμοποιείται για τη συλλογή της σκόνης με τη διάμετρο 5-10 μm. Χρησιμοποιείται ευρέως στη βιομηχανία φαρμάκων. Είναι ιδιαίτερα κατάλληλο για τα μόρια σκόνης που είναι παχύτερα και περιέχουν περισσότερη σκόνη. Υπό τους υψηλής θερμοκρασίας και υψηλούς όρους, επίσης συχνά χρησιμοποιώ ως εσωτερική συσκευή χωρισμού ρευστοποιημένος - αντιδραστήρας κρεβατιών ή ως pre-separator. Είναι ένας ευρέως χρησιμοποιημένος εξοπλισμός χωρισμού στη βιομηχανία.





Αρχή και εργασία

Ο διαχωριστής κυκλώνων είναι ένας ξηρός gas-solid διαχωριστής που χωρίζει τη σκόνη από τη ροή αέρος από τη φυγοκεντρική δύναμη που παράγεται από gas-solid μίγμα στη μεγάλη περιστροφή. Επειδή η φυγοκεντρική δύναμη που ενεργεί στα μόρια είναι πολύ μεγαλύτερη από τη δύναμη βαρύτητας και αδράνειας, η αποδοτικότητα χωρισμού είναι υψηλότερη.

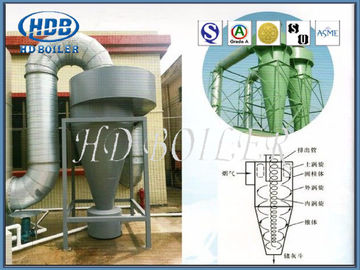

Η αρχή χωρισμού και η δομή του συνήθως χρησιμοποιημένου εφαπτόμενου διαχωριστή κυκλώνων κολπίσκων παρουσιάζονται στον αριθμό. Η κύρια δομή είναι ένας κωνικός κύλινδρος με έναν σωλήνα κολπίσκων αερίου στην εφαπτόμενη κατεύθυνση του ανώτερου τμήματος του κυλίνδρου, έναν σωλήνα εξάτμισης που παρεμβάλλονται σε ένα ορισμένο βάθος στον κύλινδρο στην κορυφή του κυλίνδρου, και μια έξοδο σκονών που λαμβάνει τη λεπτή σκόνη στο κατώτατο σημείο του κωνικού κυλίνδρου. Όταν η dust-laden ροή αέρος εισάγει το διαχωριστή κυκλώνων με την ταχύτητα 12-30m/s από το σωλήνα εισαγωγής, η ροή αέρος θα αλλάξει από τη γραμμική κίνηση στην κυκλική κίνηση. Η μεγαλύτερη μέρος της περιστρεφόμενης ροής αέρος ρέει προς τα κάτω από τον κύλινδρο στον κώνο κατά μήκος του τοίχου. Επιπλέον, στο πλαίσιο της δράσης της φυγοκεντρικής δύναμης, τα μόρια ρίχνονται στον τοίχο του διαχωριστή. Μιά φορά τα μόρια σκόνης έρχονται σε επαφή με τον τοίχο, χάνουν τη δύναμη αδράνειας. Η ορμή της προς τα κάτω αξονικής ταχύτητας κοντά στον τοίχο μειώνεται κατά μήκος του τοίχου και εισάγει το σωλήνα απαλλαγής τέφρας, και περιέρχεται στην τσάντα συλλογής από την έξοδο. Στο στάδιο της προς τα κάτω περιστροφής, η εξωτερική στροβιλιμένος ροή ρέει συνεχώς στο κεντρικό μέρος του διαχωριστή, που διαμορφώνει μια κεντρομόλο ακτινωτή ροή, η οποία αποτελεί την εσωτερική στροβιλιμένος ροή της ανοδικής περιστροφής. Η κατεύθυνση περιστροφής της εσωτερικής και εξωτερικής στροβιλιμένος ροής είναι η ίδια. Τέλος, το καθαρισμένο αέριο περνά μέσω του σωλήνα εξάτμισης και απαλλάσσεται, και ένα μέρος των λεπτότερων μορίων σκόνης που δεν είναι χωρισμένη επίσης διαφυγή. Το άλλο μικρό μέρος του αερίου που ρέει από το σωλήνα εισαγωγής διατρέχει προς τα κάτω κατά μήκος της εξωτερικής πλευράς του σωλήνα εξάτμισης της τοπ κάλυψης του διαχωριστή κυκλώνων. Όταν φθάνει στο χαμηλότερο όριο του σωλήνα εξάτμισης, συγκλίνει με την ανοδική εσωτερική στροβιλιμένος ροή και εισάγει το σωλήνα εξάτμισης. Τα λεπτά μόρια που διασκορπίζονται στην ανώτερη στροβιλιμένος ροή είναι σε αυτό το μέρος παίρνουν μαζί επίσης, και έπειτα παγιδεμμένος από ένα φίλτρο τσαντών ή έναν υγρό συλλέκτη σκόνης.





Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων 0





Λειτουργία



Οι διαχωριστές κυκλώνων λειτουργούν με την ενσωμάτωση των φυγοκεντρικών, βαρύτητας, και αδρανών δυνάμεων για να αφαιρέσουν τα λεπτά μόρια που αναστέλλονται στον αέρα ή το αέριο. Αυτοί οι τύποι διαχωριστών χρησιμοποιούν την κυκλωνική δράση για να χωριστούν τα μόρια από ένα ρεύμα αερίου. Χαρακτηριστικά, ο ΠΡΩΘΥΠΟΥΡΓΟΣ εισάγει το διαχωριστή κυκλώνων διαγωνίως (κάθετος στο ρεύμα ροής, tangentially, ή από την πλευρά), και περιστρέφεται έπειτα γρήγορα. Μια φυγοκεντρική δύναμη δημιουργείται από την κυκλική ροή αέρος που ρίχνει το μόριο προς τον τοίχο του κυκλώνα. Μόλις χτυπήσει ο ΠΡΩΘΥΠΟΥΡΓΟΣ τον τοίχο, περιέρχεται σε μια χοάνη κατωτέρω. Η «καθαρή» εξάτμιση έπειτα είτε φυσιέται κατευθείαν είτε διανέμεται εκ νέου για να φιλτραριστεί πάλι.





Τεχνικά στοιχεία







Πρότυπο Όγκος αέρα (m3/h) Συνολικό ύψος χιλ.)
Ταχύτητα κολπίσκων (m/s)
15 >18 20 22
CLT/A-2.5 580 690 770 850 1100
CLT/A-3.0 830 1000 1100 1220 1380
CLT/A-3.5 1140 1360 1510 1670 1600
CLT/A-4.0 1480 1780 1960 2170 1800
CLT/A-4.5 1870 2250 2480 2700 2050
CLT/A-5.0 2320 2780 3080 3400 2300
CLT/A-5.5 2800 3360 3720 4100 2500
CLT/A-6.0 3340 4000 4440 4900 2700
CLT/A-6.5 3920 4700 5210 5700 2900
CLT/A-7.0 4540 5440 6030 6670 3200
CLT/A-7.5 5210 6250 6920 7650 3400
CLT/A-8.0 5940 7130 7900 8730 3600
CLT/A-9.0 7510 9000 9980 11000 4100
CLT/A-10.0 9280 11100 12300 13600 4600
CLT/A-10.6 10400 12400 13800 15200 4800
CLT/A-11 11200 13400 14800 16400 5000
CLT/A-12 13300 15900 17600 19500 5400
CLT/A-13 15600 18700 20700 23370 5900
CLT/A-14 18100 21700 24000 26600 6400
CLT/A-15 20800 24800 27600 30500 6900
CLT/A-16 23700 28400 31500 34800 7360
CLT/A-17 26800 32100 35600 39300 7860
CLT/A-18 30000 36000 39900 44100 8300
CLT/A-19 33500 40200 44500 49200 8790
Clt/a-20 37100 44500 49300 54500 9200



Βιομηχανικός συλλέκτης σκόνης διαχωριστών κυκλώνων λεβήτων & πολυ διαχωριστής κυκλώνων 1



Πλεονεκτήματα



1. Χαμηλό κόστος κεφαλαίου.

2. Δυνατότητα να λειτουργήσει στις υψηλές θερμοκρασίες.

3. Μπορέστε να χειριστείτε τις υγρές υδρονεφώσεις ή τα ξηρά υλικά.

4. Χαμηλές απαιτήσεις συντήρησης (κανένα κινούμενο μέρος).

5. Μικρό ίχνος - απαιτεί το σχετικά μικρό διάστημα.



Ποιοτικός έλεγχος



1. Τομέας επεξεργασίας 200.000 τετραγωνικών μέτρων

2. 150 μηχανικοί

3. 600 κωδικοποιημένοι οξυγονοκολλητές

4. 60 εξουσιοδοτημένοι επιθεωρητές (εκπαιδευτικοί NDT ισόπεδος-ΙΙΙ)

5. Κατηγορία-άδειες για το λέβητα σχεδίου και κατασκευής

6. Ποιοτικό σύστημα του ISO 9001:2008

7. Πιστοποιητικό ASME των λεβήτων δύναμης

8. ASME έγκριση γραμματοσήμων του “S”, του “U” και NB
