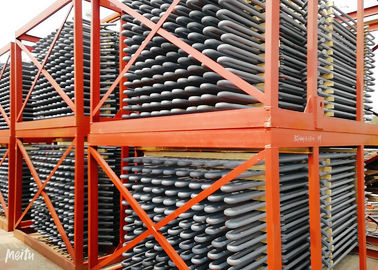

Superheater και Reheater χάλυβα κραμάτων για τους λέβητες κονιοποιημένου άνθρακα με τη φυσική κυκλοφορία

Γενικά, ο ατμός που θερμαίνεται υψηλό superheater ονομάζεται το superheated ατμό, ο ατμός θερμαίνω από reheater καλείται θερμαμένο εκ νέου ατμό. Η παράμετρος του θερμαμένου εκ νέου ατμού αφορά με την οικονομία της θερμικής κυκλοφορίας. Γενικά, η πίεση του θερμαμένου εκ νέου ατμού είναι για το ένα πέμπτο αυτός του superheated ατμού, και η θερμοκρασία των πρώτων είναι σχεδόν η ίδια με αυτό των τελευταίων. Παραδείγματος χάριν, στο έθνος μας για το λέβητα με 125MW, 400t/h, το parmameter για το superheated ατμό είναι 133.7Mpa και 555 βαθμοί η πίεση κολπίσκων και εξόδου του θερμαμένου εκ νέου ατμού είναι 2.5/2.35MPa, η θερμοκρασία τους είναι 555 βαθμοί, επίσης.

Για τους λέβητες με 200MW, 670t/h, η παράμετρος του superheated ατμού είναι 13.7MPa, 540 βαθμοί οι πιέσεις κολπίσκων και εξόδου είναι 2.7/2.5Mpa, και η θερμοκρασία είναι επίσης 540 βαθμοί. Για τους subcritical λέβητες κυκλοφορίας ελέγχου πίεσης με 300MW, 600MW, η superheated παράμετρος ατμού είναι 18.27Mpa, 540 βαθμοί οι πιέσεις κολπίσκων και εξόδου είναι 3.83/3.63MPa, η θερμοκρασία είναι επίσης 540 dgrees. Η εφαρμογή του ατμού που θερμαίνει εκ νέου το σύστημα μπορεί να αυξήσει τη θερμική οικονομία για τους σταθμούς παραγωγής ηλεκτρικού ρεύματος κατά 4-5%. Στη χώρα μας, οι μονάδες με την ικανότητα άνω των 125MW όλες εφαρμόζουν το μέσο θερμαίνοντας εκ νέου σύστημα ενός χρόνου, και στο εξωτερικό, δύο φορές η μέση που θερμαίνει εκ νέου τα συστήματα εφαρμόζεται για μερικές μονάδες με τις υψηλότερες παραμέτρους.

Αρχή

• Η αρχή superheater είναι παρόμοια με τον ατμό που παράγει τους σωλήνες του λέβητα.

• Τα καυτά αέρια στο υψηλής θερμοκρασίας σκούπισμα πέρα από superheater τους σωλήνες και αυξάνουν τη θερμοκρασία του ατμού που το μέγεθος εξαρτάται από τη θερμοκρασία αερίου εξόδων αφήνοντας τη superheater και αερίου ταχύτητα.

Εφαρμογή

η χρήση για τη θέρμανση του διαποτισμένου ατμού, θερμοκρασία ατμού θα μπορούσε να είναι μέχρι 900 βαθμός Γ.

Superheater βελτιώσεις ικανότητας για να αυξήσει την ηλεκτρική παραγωγή

Μας στείλετε απαίτησε τα τεχνικά στοιχεία, όπως η ικανότητα ατμού, το presure, η απαραίτητη θερμοκρασία κ.λπ. Θα σχεδιάσουμε αναλόγως.

Λειτουργίες superheaters και reheaters:

Superheaters και reheaters είναι σημαντικά μέρη για τις επιφάνειες θέρμανσης, που χρησιμοποιούνται για να αυξήσουν τη θερμοκρασία ατμού, στοχεύοντας να βελτιώσουν την ενθαλπία ατμού και περαιτέρω να αυξήσουν τη θερμική αποδοτικότητα κυκλοφορίας για το σταθμό παραγωγής ηλεκτρικού ρεύματος.

Superheaters η εργασία στη θερμότητα ο ατμός στο superheated ατμό με ένα ορισμένο tempetature. Όταν τα φορτία λεβήτων ή άλλες συνθήκες εργασίας αλλάζουν, είναι απαραίτητο να σιγουρευτεί η superheated θερμοκρασία ατμού για να είναι κανονικό, και μέσα στην επιτρεπόμενη σειρά της παραλλαγής θερμοκρασίας.

Από τη θερμική κυκλοφορία στο σταθμό παραγωγής ηλεκτρικού ρεύματος, οι αρχικές παράμετροι της πίεσης και της θερμοκρασίας είναι υψηλότερες, η θερμική αποδοτικότητα της κυκλοφορίας είναι καλύτερη, ή η υγρασία ατμού του οπίσθιου τμήματος στροβίλων ατμού είναι πάρα πολύ υψηλή, επηρεάζοντας την ασφάλειά της. Ενώ η θερμοκρασία ατμού superheaer περιορίζεται από τα υλικά μετάλλων, αυτή τη στιγμή, λόγω του περιορισμού των υλικών μετάλλων, η υπερθερμαμένη θερμοκρασία για τους περισσότερους λέβητες σταθμών παραγωγής ηλεκτρικού ρεύματος είναι ακόμα μέσα στη σειρά 540-555 dgrees, και για να αποφύγει την υγρασία ατμού της λεπίδας του οπίσθιου τμήματος στροβίλων ατμού πάρα πολύ μεγάλου, κατά συνέπεια το μέσο θερμαίνοντας εκ νέου σύστημα εφαρμόζεται.

Οι λειτουργίες reheaters είναι να θερμαθεί η εξάτμιση του υψηλού κυλίνδρου στροβίλων ατμού στη θερμαμένη εκ νέου θερμοκρασία που είναι στενή ή ίση με τη superheated θερμοκρασία, και τους στέλνουν έπειτα στο μέσο κύλινδρο πίεσης και τη χαμηλή πίεση να επεκταθεί και να εργαστούν για να αυξήσουν η ξηρότητα blace του οπίσθιου τμήματος στροβίλων ατμού. Συνήθως, η πίεση του θερμαμένου εκ νέου ατμού είναι ένα πέμπτο αυτός του superheated ατμού. Η εφαρμογή της θέρμανσης εκ νέου του συστήματος μπορεί να αυξήσει τη θερμική αποδοτικότητα για τους σταθμούς παραγωγής ηλεκτρικού ρεύματος κατά 4-5%.

Μέχρι στιγμής στη χώρα μας, οι μονάδες με την ικανότητα άνω των 125mw όλες εφαρμόζουν το μέσο θερμαίνοντας εκ νέου σύστημα ενός χρόνου. Η διπλή θέρμανση εκ νέου μπορεί να αυξήσει πάλι τη θερμική αποδοτικότητα της κυκλοφορίας από 2%, αλλά το σύστημα είναι πολύ περίπλοκο, δεν υποβάλλεται αίτηση για τις εθνικές μονάδες, αλλά είναι κοινό για τους μεγάλους λέβητες στο εξωτερικό.

Διαφορές
