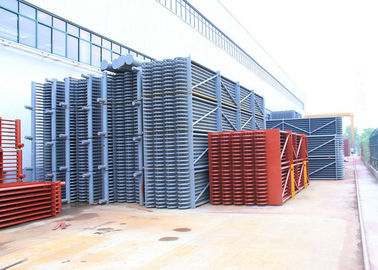

Μέρη λεβήτων εξοικονομητών σωλήνων πτερυγίων χάλυβα ASME για μιά φορά - μέσω των λεβήτων

Εξοικονομητής σωλήνων πτερυγίων ανταλλακτικών λεβήτων εξοικονομητών λεβήτων χάλυβα


Περίληψη

Υπάρχουν τρία στάδια από το νερό τροφών στο λέβητα που θερμαίνεται στο superheated ατμό: προθέρμανση, εξάτμιση, και υπερθέρμανση νερού τροφών. Τα τρία στάδια είναι τελειωμένα σε τρεις διαφορετικές επιφάνειες θέρμανσης. Το κύκλωμα ατμού και νερού λεβήτων αποτελείται από τις τρεις διαφορετικές επιφάνειες θέρμανσης καθώς επίσης και τους συνδέοντας σωλήνες τους. Οι εξοικονομητές λεβήτων είναι ένας από τους, και είναι σωστό ο εξοπλισμός να προθερμανθεί το νερό τροφών. Κατά συνέπεια, είναι η επιφάνεια θέρμανσης με τη χαμηλότερη θερμοκρασία για το λειτουργώντας ρευστό λεβήτων στο κύκλωμα ατμού και νερού λεβήτων. Το λειτουργώντας ρευστό που περνά μέσω αυτού του εξοπλισμού είναι μονοφασικό νερό (μη-βράζοντας εξοικονομητής).

Λειτουργίες
Μπορούμε οι λειτουργίες των εξοικονομητών όπως κατωτέρω:
1. αποταμίευση καυσίμων: οι εξοικονομητές τοποθετούνται στο οπίσθιο μέρος των λεβήτων. Αυτός ο τρόπος μπορεί να μειώσει τον καπνό και να δηλητηριάσει με αέρια τις θερμοκρασίες, κατά συνέπεια για να σώσει τα καύσιμα.
2.improve οι συνθήκες εργασίας του ατμού παίζουν τύμπανο: λόγω τον των εξοικονομητών, η θερμοκρασία ύδατος τροφών αυξάνεται κατά είσοδο του τυμπάνου ατμού. Μειώνει τη διαφορά θερμοκρασίας μεταξύ του νερού τροφών και της θερμικής πίεσης τυμπάνων τοίχων καθώς επίσης και ατμού τυμπάνων ατμού, έτσι ώστε βελτιώνει τις συνθήκες εργασίας των τυμπάνων ατμού και αυξάνει τη ζωή υπηρεσιών.
3.reduce το κόστος παραγωγής λεβήτων: για την τροφή το νερό θερμαίνεται στους εξοικονομητές λεβήτων. Η χρήση των ανταλλακτικών χαμηλής θερμοκρασίας ως εξοικονομητές λεβήτων για να αντικαταστήσει μερικών από τις ακριβές υψηλής θερμοκρασίας επιτροπές τοίχων νερού μειώνει το κόστος για να κατασκευάσει τους λέβητες.


Αρχή εργασίας

Ο εξοικονομητής λεβήτων είναι καλός του ανταλλάκτη θερμότητας να θερμάνει το νερό τροφών που χρησιμοποιεί τη θερμότητα αερίου σωλήνων. Το αέριο σωλήνων που προέρχεται από το εξωτερικό σωλήνων είναι πάνω-κάτω τη διασταύρωση τρίβοντας τη δέσμη σωλήνων, που περνά τη θερμότητα στον τοίχο σωλήνων. Το νερό ρέει από από κατω έως επάνω, και absorts τη θερμότητα από τον τοίχο σωλήνων, και η θερμοκρασία της παίρνει υψηλή. Αυτός ο τρόπος όχι μόνο μπορεί μεταφορά αντίρροπης θερμότητας να σώσει την κατανάλωση μετάλλων, αλλά και είναι καλός για το νερό/τον ατμό να ρεύσουν και να εξαντλήσουν καθώς επίσης και το μειωμένος corrusion. Το ένα περισσότερο, αυτός ο τρόπος λειτουργεί καλά για τον καθαρισμό σκόνης.

Τύποι
Εάν σύμφωνα με τη θέρμανση της επέκτασης του λειτουργώντας ρευστού, οι εξοικονομητές μπορούν να διαιρεθούν σε μη-βράζοντας και βράζοντας τύπους.
Οι περισσότεροι από τους λέβητες μέσος-presssure χρησιμοποιούν τους βράζοντας εξοικονομητές τύπων. Αυτό είναι επειδή η λανθάνουσα θερμότητα της εξάτμισης του νερού στους λέβητες μέσος-πίεσης είναι υψηλή, και η θερμότητα του θερμαμένου νερού είναι μικρή. Κατά συνέπεια είναι απαραίτητο να στείλει λίγο νερό για να ατμοποιηθεί στον εξοικονομητή λεβήτων ώστε να αποτραπεί το ασταθές combusion στα funaces και να αποτραπεί η αυξανόμενη κατανάλωση μετάλλου στις επιφάνειες θέρμανσης ως superheaters που προκαλούνται από την πάρα πολύ χαμηλή θερμοκρασία αερίου σωλήνων εξόδου. Επιπλέον, μπορεί να βοηθήσει να διαδραματίσει το ρόλο των εξοικονομητών.
Superhigh πίεσης λεβήτων συνήθως εξοικονομητές τύπων χρήσης μη-βράζοντας. Αυτό είναι επειδή όταν η πίεση είναι υψηλότερη, η λανθάνουσα θερμότητα της εξάτμισης μειώνεται, ενώ η θερμότητα του θερμαμένου νερού παίρνει περισσότερων, έτσι είναι απαραίτητο να στείλει λίγο νερό για να θερμαθεί στις επιτροπές τοίχων νερού ώστε να αποτραπεί ο αποχωρισμός σκουριάς στις επιφάνειες θέρμανσης των εξόδων φούρνων και του εσωτερικού φούρνων που προκαλούνται από τις πάρα πολύ υψηλές θερμοκρασίες στους φούρνους και του αερίου σωλήνων εξόδου. Τόσο συνήθως οι superhigh λέβητες πίεσης χρησιμοποιούν τους μη-βράζοντας εξοικονομητές τύπων.
Ο κύριος παράγοντας για να εξετάσει ποιος τύπος εξοικονομητών είναι παράμετροι του λέβητα. Όταν οι παράμετροι λεβήτων διαφέρουν, η αναλογία της απορρόφησης θερμότητας που απαιτείται σε τρία στάδια για να θερμάνει το λειτουργώντας ρευστό κάνει τις διαφορές. Έτσι οι αντίστοιχες ρυθμίσεις τριών επιφανειών θέρμανσης πρέπει να αλλάξουν, επίσης. Στις μεγάλες μονάδες με τις υψηλές παραμέτρους, η εξατμιστική απορρόφηση θερμότητάς τους είναι λιγότερος, ενώ η απορρόφηση θερμότητας του νερού με τη θέρμανση, η απορρόφηση θερμότητας του ατμού με την υπερθέρμανση, η απορρόφηση θερμότητας με τη θέρμανση εκ νέου είναι αρκετά μεγάλη. Κατά συνέπεια, οι μη-βράζοντας εξοικονομητές τύπων είναι ο κύριος τύπος για τους superhigh λέβητες μονάδων πίεσης.

Προδιαγραφές


Ποιοτικός έλεγχος

1. Δοκιμή αντίκτυπου και έκθεση υπολογισμού δύναμης με τις εφαρμοσμένες πληροφορίες υλικών.
2. 100%NDT (μη καταστρεπτική επιθεώρηση) έκθεση του πιάτου, του σωλήνα και του ηλεκτροδίου χάλυβα
3. Ακτίνα X, γ-ακτίνα και υγρή penetrant έκθεση επιθεώρησης δοκιμής (ραφή συγκόλλησης): για να εξασφαλίσει την ποιότητα του ολόκληρου λέβητα
4. Υδραυλική έκθεση δοκιμής: εξασφαλίστε την τυποποιημένες πίεση εργασίας και την ασφάλεια
