Ενέργεια - σωλήνας πτερυγίων λεβήτων αποταμίευσης για τον ανταλλάκτη θερμότητας εξοικονομητών εγκαταστάσεων παραγωγής ενέργειας
Λεπτομέρειες προϊόντος
| Εφαρμογή: | Μέρη θερμαστρών | Πιστοποίηση: | CE,China Pressure Vessel Pipeline Manufacturing License |
|---|---|---|---|
| υλικό πτερυγίων: | Αργίλιο, χάλυβας άνθρακα, ανοξείδωτο | Ύψος πτερυγίων: | Προσαρμοσμένος |
| Υλικό: | Ανοξείδωτο, χάλυβας άνθρακα | Συσκευασία: | Πλόιμη συσκευασία του σωλήνα πτερυγίων |
| Επισημαίνω |
Σπειροειδής σωλήνας πτερυγίων,Σωλήνας πτερυγίων ανταλλακτών θερμότητας |
||
Περιγραφή του προϊόντος

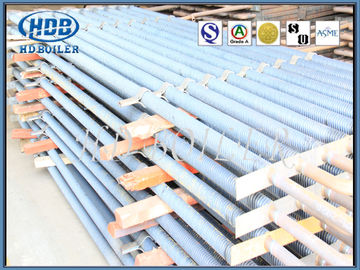

Ενέργεια - σωλήνας πτερυγίων λεβήτων αποταμίευσης για τον ανταλλάκτη θερμότητας εξοικονομητών εγκαταστάσεων παραγωγής ενέργειας
Περιγραφή προϊόντων
ο σπειροειδής?????????? σωλήνας είναι ένα είδος σπειροειδούς αυλακιού με ορισμένα πλάτος και βάθος που προεπεξεργάζεται στο σωλήνα χάλυβα, και έπειτα η λουρίδα χάλυβα είναι ενθεμένη στο σωλήνα χάλυβα στον τόρνο. Κατά τη διάρκεια της διαδικασίας τυλίγματος, λόγω μιας ορισμένης δύναμης προ-σκλήρυνσης, η ζώνη χάλυβα θα συμπιεστεί στενά στο σπειροειδές αυλάκι, εξασφαλίζοντας κατά συνέπεια μια ορισμένη περιοχή επαφών μεταξύ της ζώνης χάλυβα και του σωλήνα χάλυβα. Για να αποτρέψουν τη λουρίδα από να αναπηδήσουν μακριά, οι άκρες της λουρίδας είναι ενωμένες στενά στο σωλήνα χάλυβα. Προκειμένου να είναι εύκολος να παρεμβάλει, πρέπει να υπάρξει ένα ορισμένο δευτερεύον χάσμα μεταξύ της ζώνης χάλυβα και του σπειροειδούς αυλακιού. Εάν το δευτερεύον χάσμα είναι πάρα πολύ μικρό για να διαμορφώσει την παρέμβαση, η διαδικασία μωσαϊκών είναι δύσκολο να προχωρηθεί ομαλά. Επιπλέον, υπάρχει πάντα κάποια αναπήδηση της ζώνης χάλυβα πληγών, η οποία οδηγεί στη φτωχή σύνδεση μεταξύ της ζώνης χάλυβα και της κατώτατης επιφάνειας του σπειροειδούς αυλακιού. Τα ενθεμένα πτερύγια μπορούν να πραγματοποιηθούν στο γενικό εξοπλισμό με το χαμηλότερο κόστος και τη χαμηλή αποδοτικότητα.
Πλεονέκτημα
1. Άριστη αντοχή
Η ένδυση οφείλεται κυρίως στον αντίκτυπο και την τέμνουσα επίδραση των γκρίζων μορίων στο σωλήνα. Η ένδυση είναι η αυστηρότερη γύρω από το σωλήνα σε επίπεδο 30 βαθμών. Όταν S1/d=S2/d=2, το ποσό ένδυσης είναι εδώ 3 φορές της μέσης τιμής.
Λόγω της αλλαγής της κατεύθυνσης ροής αέρα, η δεύτερη σειρά έχει την αυστηρότερη ένδυση. Όταν S1/d=S2/d=2, η δεύτερη σειρά είναι δύο φορές περισσότερο απ' ό, τι η πρώτη ένδυση σειρών, και η επόμενη ένδυση σειρών είναι γενικά 30% σε 40% υψηλότερο από την πρώτη σειρά.
Η ρύθμιση της πρώτης σειράς είναι η ίδια με τη ρύθμιση της πρώτης σειράς στην ακολουθία. Υπό τους ίδιους όρους, η μέγιστη ένδυση της διαμήκους δέσμης σωλήνων είναι 3-4 φορές λιγότερο από αυτή της τρικλισμένης δέσμης σωλήνων.
Η ταχύτητα γδαρσίματος του σωλήνα είναι άμεσα ανάλογη προς το συντελεστή μη-ομοιομορφίας της ταχύτητας KV3.33 αερίου σωλήνων, και είναι άμεσα ανάλογη προς το συντελεστή μη-ομοιομορφίας της συγκέντρωσης Ku τέφρας μυγών.
Ο?????????? εξοικονομητής σωλήνων χ-μορφής τακτοποιείται στη σειρά. Το χ-διαμορφωμένο πτερύγιο διαιρεί το διάστημα σε διάφορες μικρές περιοχές και έχει μια ομοιόμορφη επίδραση ροής στη ροή αέρος. Έναντι του οπτικού εξοικονομητή σωλήνων, του σπειροειδούς εξοικονομητή πτερυγίων και του διαμήκους εξοικονομητή πτερυγίων με την τρικλισμένη ρύθμιση, η ζωή ένδυσης είναι 3-4 φορές υψηλότερη υπό άλλους όρους.
Η δευτερεύουσα διάταξη απόσβεσης αερίου σωλήνων προστατεύει το μέρος κάμψεων.
2. Μειωμένη συσσώρευση σκόνης
Ο σχηματισμός τέφρας εμφανίζεται από τις πίσω και προσήνεμες πλευρές του σωλήνα. Είναι εύκολο να καθαριστεί ο σωλήνας από το disarrangement, και η λιγότερη σκόνη συσσωρεύει στην πλάτη. Όσον αφορά στη ρύθμιση σωλήνων στη σειρά, εξαιτίας του γεγονότος ότι η ροή αέρα δεν είναι εύκολο να ξεπλυθεί το πίσω μέρος του σωλήνα, υπάρχει περισσότερη συσσώρευση τέφρας στη ρύθμιση σωλήνων στη σειρά απ'ό, τι στη λανθασμένη στήλη.
Το πτερύγιο χ-τύπων είναι ενωμένο στενά και στις δύο πλευρές του σωλήνα, ο οποίος δεν συσσωρεύει την τέφρα, ενώ η ροή αέρα ρέει κατ' ευθείαν, η κατεύθυνση ροής αέρα δεν αλλάζει, και το πτερύγιο δεν συσσωρεύει την τέφρα.
Ένα χάσμα 4-10 αφήνεται στη μέση του πτερυγίου χ-τύπων, το οποίο μπορεί να καθοδηγήσει τη ροή αέρα για να σκουπίσει το πτερύγιο σωλήνων για να συσσωρεύσει τη σκόνη.
Δεδομένου ότι η σπειροειδής γωνία του πτερυγίου καθοδηγεί την κατεύθυνση ροής, η συσσώρευση τέφρας του σωλήνα πτερυγίων είναι σοβαρότερη, και ο εξοικονομητής που δεν διαμορφώνει το χαλαρό τεφροδόχο να μην χρησιμοποιηθεί. Η λειτουργία τομέων δείχνει ότι ο χ-διαμορφωμένος σωλήνας πτερυγίων δεν συσσωρεύει την τέφρα, ενώ το σπειροειδές πτερύγιο είναι σοβαρά.
Ο διαμήκης σωλήνας πτερυγίων διαμορφώνεται από τη ροή του αέρα κατά μήκος του πτερυγίου δεδομένου ότι το πτερύγιο είναι ενωμένο στενά στην επιφάνεια και το πίσω μέρος της συσσωρευμένης τέφρας. Μερικές περιοχές είναι επιρρεπής σε συσσώρευση σκόνης.
Το χ-διαμορφωμένο πτερύγιο, που διαμορφώνει ένα ευθύ κανάλι και στις δύο πλευρές, έχει την καλύτερη επίδραση φυσήγματος.
3. Συμπαγές διαστημικό και χαμηλότερο κόστος
Το σύνολο σωλήνων είναι πολύ συμπαγές και μειώνει το ύψος του καπνού ουρών καλά.
Το συνολικό βάρος μειώνεται πολύ και το φορτίο του συστήματος αναστολής μειώνεται.
Μειώστε το κόστος του εξοικονομητή και του ακέραιου λέβητα.
4. Μειώστε την πλευρική αντίσταση καπνού
Μειώστε το κόστος λειτουργίας και επένδυσης του προκληθε'ντος ανεμιστήρα.
5. Μειώστε την ένωση συγκόλλησης και βελτιώστε την αξιοπιστία.
Παράμετρος
| Μέσο | αέρας, αέριο σωλήνων, θερμικό έλαιο, νερό, άλμη, ψυκτική ουσία, κ.λπ. |
| Θερμοκρασία | ο τυποποιημένος ανταλλάκτης θερμότητας σε 560 ° Γ από τα ειδικά υλικά μπορεί να είναι υψηλότερος |
| Υλικά σωλήνων | χάλυβας άνθρακα, ανοξείδωτο, κράμα ή ειδικά υλικά |
| Υλικά πλευρών | χάλυβας άνθρακα, ανοξείδωτο, μη σιδηρούχο μέταλλο, κράμα ή ειδικά υλικά |
| Επεξεργασία θερμικής μόνωσης &Surface | σύμφωνα με την προδιαγραφή πελατών |
