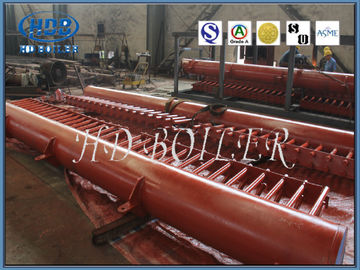

Πολλαπλές επιγραφές λεβήτων πιστοποίησης του ISO για την ανταλλαγή θερμότητας, επιγραφή ASME στο λέβητα

Πολλαπλές επιγραφές λεβήτων πιστοποίησης του ISO για την ανταλλαγή θερμότητας, ASME

Λειτουργία

Το συλλέγοντας κιβώτιο είναι η τοποθέτηση σωληνώσεων για το λειτουργώντας μέσο λεβήτων που αναμιγνύει και που εξασφαλίζει ομοιόμορφη θέρμανση του λειτουργώντας μέσου. Ο βιομηχανικός τοίχος φούρνων λεβήτων αποτελείται συνήθως από τις σειρές και τις σειρές των σωλήνων (τοίχος νερού) μαζί, αλλά ο λέβητας που ο τεράστιος όγκος, περίπλοκη δομή, δεν μπορεί να εγγυηθεί ότι ικανότητας απορρόφησης θερμότητας των σωλήνων όλης της εργασίας της μέσης είναι ο ίδιος, τα διαφορετικά μέρη της απορρόφησης θερμότητας διαφέρουν πολλή, εγκαθιστούν την επιγραφή μπορούν να αφήσουν κάθε σωλήνα που λειτουργεί το μέσο εσωτερικό να συγκλίνουν εδώ, η ανακατανομή στο επόμενο επίπεδο στο σωλήνα, έτσι ώστε μπορούμε να μειώσουμε τη θερμική απόκλιση, να κάνουν τη μέση θερμότητα εργασίας, η ροή ψύξης, λέβητας, η θερμική αποδοτικότητα λεβήτων είναι βελτιστοποιημένος για να βελτιωθεί Επιπλέον, το μέγεθος, ο αριθμός και το σχεδιάγραμμα των ανώτερων, μέσων και χαμηλότερων τμημάτων των σωλήνων λεβήτων είναι διαφορετικοί.

Προκειμένου να βελτιωθεί η αποδοτικότητα του λέβητα, ο λέβητας σωλήνων αναπτύχθηκε για να αυξήσει την περιοχή μεταφοράς θερμότητας. Οι ροές νερού δοχείων στο χαμηλότερο κιβώτιο από το δοχείο παίζουν τύμπανο μέσω του κατεβαίνοντας σωλήνα, και διανέμονται σε κάθε δέσμη σωλήνων από το κιβώτιο. Το νερό στη δέσμη σωλήνων απορροφά συνεχώς την ενέργεια θερμότητας, και συλλέγεται στο κιβώτιο ανωτέρω και ρέει έπειτα πίσω στο τύμπανο δοχείων. Καλούμε τα κιβώτια συλλογής κιβωτίων κορυφών και κατώτατων σημείων ή τα κιβώτια επιγραφών. Η επιγραφή (επίσης γνωστή ως επιγραφή), είναι ένα σημαντικό μέρος του λέβητα, που διαιρείται σε ανώτερη επιγραφή και χαμηλότερη επιγραφή.

Λεπτομέρειες

Οι πιέσεις και οι θερμοκρασίες που οι επιγραφές πρέπει να αντισταθούν εξαρτώνται από το συστατικό με το οποίο συνδέονται. Μια επιγραφή που συνδέεται με έναν εξοικονομητή ή με τις επιτροπές τοίχων νερού υπόκειται στις λιγότερο αυστηρές απαιτήσεις στο υλικό από μια επιγραφή που συνδέεται με superheaters ή reheaters.

Ανάλογα με τη θερμοκρασία και την πίεση των επιγραφών, Vallourec παρέχει τους σωλήνες στο χάλυβα άνθρακα στους φερριτικούς χάλυβες υψηλός-κραμάτων όπως T/P91 ή T/P92, τα μεγέθη που κυμαίνονται από 88,9 χιλ. ως 406,4 χιλ.

Οι επιγραφές διανομής ατμού κατασκευάζονται από τους άνευ ραφής σωλήνες χάλυβα άνθρακα ή χάλυβα κραμάτων. Τα προσαρμοσμένα ή κατάλληλα στοιχεία προσφέρονται. Οι επιγραφές, μετά από την επεξεργασία, είναι πίεση που ανακουφίζεται για να καταστήσει τις επιγραφές διανομής ατμού απαλλαγμένες από τις πιέσεις. Είναι μεγάλες επιγραφές σωλήνων που νερό μεταφοράς από τα downcomers στις μετώπες μέσω μιας ζώνης καύσης όπου το νερό παίρνει μερικώς θερμαμένο στον ατμό από τη θερμότητα της καύσης καυσίμων.
