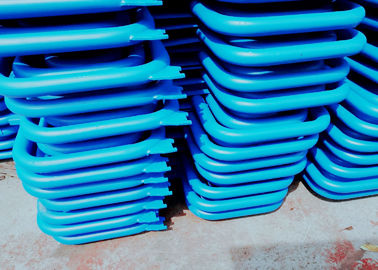

Superheater και Reheater χάλυβα κραμάτων για τους λέβητες κονιοποιημένου άνθρακα με τη φυσική κυκλοφορία

Για τους λέβητες στους μεγάλους σταθμούς παραγωγής ηλεκτρικού ρεύματος, superheaters και reheaters είναι απαραίτητα μέρη, σε έναν μεγάλο επεκταθείτε, έχουν η ασφάλεια και η οικονομία των λεβήτων. Superheaters είναι οι επιφάνειες θέρμανσης που θερμαίνουν τον κύριο ατμό από η θερμοκρασία στην εκτιμημένη superheated θερμοκρασία, και reheaters είναι οι επιφάνειες θέρμανσης που θερμαίνω το exaust από τον υψηλό κύλινδρο στροβίλων ατμού σε μια ορισμένη θερμοκρασία. Όταν οι τρέχοντας όροι όπως τα φορτία λεβήτων, τύποι άνθρακα αλλάζουν, πρόκειται να τους ρυθμίσει για να σιγουρευτεί τη θερμοκρασία εξόδου στο εκτιμημένο επίπεδο -10-+5 βαθμών.

Λεπτομέρειες

• Η υπερθέρμανση αυξάνει τη γενική αποδοτικότητα καθώς επίσης και αποφεύγει πάρα πολλή συμπύκνωση στα τελευταία στάδια του στροβίλου που αποφεύγει τη διάβρωση λεπίδων.

• Η θερμότητα των αερίων καύσης από το φούρνο χρησιμοποιείται για την αφαίρεση της υγρασίας από τον ατμό και για να υπερθερμάνει τον ατμό.

• Super-heaters έχουν ususlly διάφορα κυκλώματα σωλήνων παράλληλα με μια ή περισσότερες επιστροφής κάμψεις, που συνδέονται μεταξύ των επιγραφών.

• Η θερμότητα από τα καυτά αέρια στον ατμό στο surperheater μεταφέρεται στις υψηλές θερμοκρασίες.

• Επομένως το promary τμήμα superheater κανονίζεται counterflow και το δευτεροβάθμιο τμήμα στην παράλληλη ροή για να μειώσει το temp.stressing του τοίχου σωλήνων.

Χαρακτηριστικά εργασίας

Για να βελτιώσει τη θερμική αποδοτικότητα, η πίεση του superheated ατμού έχει αυξηθεί από τη superhigh πίεση στη subcritical και εξαιρετικά κρίσιμη πίεση. Αλλά περιορισμένος από την απόδοση μετάλλων, η θερμοκρασία ατμού superheaters και reheates κρατιέται μέσα σε 540-555 βαθμούς.

Επειδή ποια ροή μέσω των σωλήνων superheaters και reheaters είναι υψηλής θερμοκρασίας ατμός, ο συντελεστής μεταφοράς απελευθέρωσης εκ μεταφοράς θερμότητας του τοίχου σωλήνων στον ατμό είναι αρκετά μικρός, και η απόδοση μεταφοράς θερμότητας είναι κακή, η ικανότητα ψύξης του ατμού στον τοίχο σωλήνων είναι χαμηλή. Εν τω μεταξύ, για να σιγουρευτούν τη λογική διαφορά θερμοκρασίας της μεταφοράς θερμότητας, συνήθως superheaters και reheaters τοποθετούνται στις περιοχές όπου οι θερμοκρασίες καπνού είναι υψηλές, και η θερμοκρασία εργασίας τους τοίχου σωλήνων είναι μάλλον υψηλή, κατά συνέπεια το εργασιακό περιβάλλον των superhearters και reheaters είναι αρκετά κακά. Ειδικά reheaters, για τη θερμαμένη εκ νέου πίεση ατμού είναι χαμηλά, και η ικανότητά τους να δροσίσουν τους σωλήνες είναι χειρότερη, κατά συνέπεια που πώς να σιγουρευτούν το μέταλλο σωλήνων μπορούν να είναι ασφαλής εργασία στο μακροπρόθεσμο είναι ένα σημαντικό ζήτημα όταν έρχεται να σχεδιάσει και λειτουργία superheaters και reheaters. Το διάγραμμα 4-1 απαριθμεί το ανώτερο όριο των επιτρεπόμενων θερμοκρασιών για το κοινό μέταλλο που χρησιμοποιείται στους λέβητες. Για να αποφύγει τη χρήση υψηλότερου επιπέδου του χάλυβα κραμάτων, όταν έρχεται να σχεδιάσει superheaters και reheaters, το χρησιμοποιημένο τη μέταλλο σωλήνων πρόκειται σχεδόν κοντά στα όρια θερμοκρασίας κατά λειτουργία. Αυτή τη φορά, εάν υπάρχει άνοδος της θερμοκρασίας 10-20 βαθμών, η οποία μειώνει επίσης την επιτρεπόμενη πίεση πολλή. Επομένως, η προσοχή πρέπει να δοθεί για το σχέδιο και το τρέξιμο superheaters και reheaters στις πτυχές κατωτέρω:

1.to σιγουρεύονται το σταύλο tempeature ατμού κατά την τρέξιμο. Η παραλλαγή της θερμοκρασίας ατμού είναι υποτιθέμενη για να είναι όχι over+5- -10 βαθμούς

2.There χρειάζεται την αξιόπιστη μέθοδο για να ρυθμίσει τις θερμοκρασίες για superheaters και reheaters όταν επεκτείνονται να διατηρήσουν οι αλλαγές όρων λειτουργίας σε μερικές τις εκτιμημένες θερμοκρασίες ατμού.

3. για να ελαχιστοποιήσουν τη θερμική απόκλιση μεταξύ των παράλληλων σωλήνων.

Ο ατμός κολπίσκων reheaters είναι ο ατμός εξόδου του υψηλού κυλίνδρου στροβίλων ατμού, η πίεσή της είναι για 20% αυτός του κύριου ατμού, ο οποίος temperatre είναι ελαφρώς υψηλότερος από η θερμοκρασία, και αυξάνει έτσι και τον ατμό και την κατανάλωση θερμότητας. Παραδείγματος χάριν, η αντίσταση της θέρμανσης εκ νέου του συστήματος αυξάνεται από 1kg/cm2, η κατανάλωση ατμού στροβίλου ατμού αυξάνεται κατά 0,3%. Για να μειώσουν την αντίσταση ροής του ατμού reheaters και να βελτιώσουν τη θερμική αποδοτικότητα συστημάτων, reheaters εφαρμόζουν συνήθως το μικρό ποσοστό μαζικής ροής, αλλά εν τω μεταξύ κάνει χειρότερα για τους όρους ψύξης του τοίχου σωλήνων reheaters. Επομένως, το σχέδιο της θέρμανσης εκ νέου του συστήματος απαιτεί απλό να μειώσει την αντίσταση ροής.

Εφαρμογή

η χρήση για τη θέρμανση του διαποτισμένου ατμού, θερμοκρασία ατμού θα μπορούσε να είναι μέχρι 900 βαθμός Γ.

Superheater βελτιώσεις ικανότητας για να αυξήσει την ηλεκτρική παραγωγή

Μας στείλετε απαίτησε τα τεχνικά στοιχεία, όπως η ικανότητα ατμού, το presure, η απαραίτητη θερμοκρασία κ.λπ. Θα σχεδιάσουμε αναλόγως.
