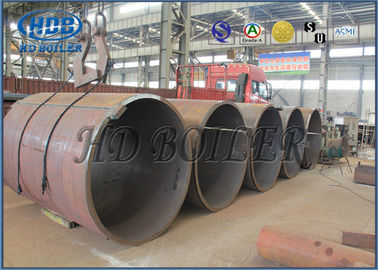

Τύμπανο ASME 2017 έκδοση PWHT και απαραίτητη NDE υψηλή πίεση ατμού λεβήτων
Λεπτομέρειες προϊόντος
| Κώδικας σχεδίου & επεξεργασίας: | ΠΑΡΆΓΡΑΦΟΣ Ι, ΈΚΔΟΣΗ ASME ΤΟΥ 2017 | πίεση σχεδίου: | 7.9MPa |
|---|---|---|---|
| θερμοκρασία σχεδίου: | 300℃ | ΑΠΑΙΤΉΣΕΙΣ NDE: | Απαιτημένος |
| PWHT: | Απαιτημένος | ΥΔΡΟΣΤΑΤΙΚΗ ΠΙΕΣΗ ΔΟΚΙΜΗΣ: | 11.9MPa |
| Επισημαίνω |
τύμπανο ατμού στο λέβητα,Τύμπανο λάσπης λεβήτων |
||
Περιγραφή του προϊόντος
Τύμπανο ASME 2017 έκδοση PWHT και απαραίτητη NDE υψηλή πίεση ατμού λεβήτων
Περιγραφή
| 1 | Ένα τύμπανο ατμού είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα ενός λέβητα υδραυλών. |
| 2 | Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού. |
| 3 | Το τύμπανο αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και ενεργεί ως φάση-διαχωριστής για το μίγμα ατμού/νερού. |
| 4 | Η διαφορά στις πυκνότητες μεταξύ των βοηθειών καυτού και κρύου νερού στη συσσώρευση «του καυτότερου» - ποτίστε/και διαποτίζω-ατμός στο ατμός-τύμπανο. |
| 5 | Αρχικά ενιαίο τύμπανο στο κατώτατο σημείο και τρία τύμπανα στην κορυφή συνδέθηκαν μέσω ενός δικτύου των σωλήνων που ενώθηκαν στενά στα τύμπανα ανωτέρω και το ενιαίο τύμπανο κατωτέρω. |
Λειτουργία
| 1 | Ένα τύμπανο ατμού χρησιμοποιείται μόνο ή στο λάσπη-τύμπανο επιχείρησης/το τύμπανο νερού τροφών που βρίσκεται στο χαμηλότερο επίπεδο. |
| 2 | Ένας λέβητας με το τύμπανο ατμού και τη λάσπη/το τύμπανο νερού κάλεσε τους λέβητες τυμπάνων δις-τυμπάνων λεβήτων και ατμού με μόνο τον αποκαλούμενο λέβητα μονο-τυμπάνων. |
| 3 | Κατασκευή του λέβητα δις-τυμπάνων κανονικά προοριζόμενη για την λέβητας-εκτίμηση χαμηλής πίεσης ενώ το μονο-τύμπανο κατά ένα μεγάλο μέρος σχεδιάζω για τις υψηλές εκτιμήσεις. |
| 4 | Ο χωρισμένος ατμός εξάγεται από την κορυφή του τυμπάνου και διανέμεται στη διαδικασία. |
| 5 | Η περαιτέρω θέρμανση του διαποτισμένου ατμού θα κάνει το superheated ατμό χρησιμοποιείται χαρακτηριστικά για να οδηγήσει τους στροβίλους ατμού. |
| 6 | Ο διαποτισμένος ατμός τραβιέται άνωθεν το τύμπανο και καταγράφει εκ νέου το φούρνο μέσω superheater. |
| 7 | Το μίγμα ατμού και νερού που εισάγουν το τύμπανο ατμού μέσω των σωλήνων μετωπών, εσωτερικό τύμπανο που αποτελείται από τη συσκευή για ξεθόλωμα παρμπρίζ χωρίζει τα σταγονίδια νερού από τον ατμό για να παραγάγει τον ξηρό ατμό. |
| 8 | Ο διαποτισμένος υδρατμός στο κατώτατο σημείο των ροών τυμπάνων κάτω μέσω του σωλήνα downcomer, που θερμαίνεται συνήθως, για την επιγραφή και το νερό παίζει τύμπανο. |
| 9 | Το νερό τροφών ταΐζεται επίσης στο τύμπανο λεβήτων μέσω του σωλήνα τροφών ατμού εκτεινόμενος μέσα στο τύμπανο, κατά μήκος του τυμπάνου ατμού. |
Τεχνικές απαιτήσεις:
| 1 | Το σχέδιο και η επεξεργασία θα είναι στην παράγραφο συμφωνίας w/ASME έκδοση Ι, του 2017 και προδιαγραφή της κατασκευής. |
| 2 | Όλες οι διαστάσεις είναι στο χιλ. εκτός αν διευκρινισμένος. |
| 3 | Όλες οι εγκάρσιες και περιφερειακές συγκολλήσεις θα κάνουν RT την επιθεώρηση |
| 4 | Οι συγκολλήσεις των συνδέσεων στο τύμπανο θα κάνουν την επιθεώρηση PT |
| 5 | PWHT ανά pw-391S που απαιτείται για ολόκληρο το τύμπανο ατμού αφότου οι συγκολλήσεις είναι πλήρεις. |
| 6 | Οι άκρες που προετοιμάζονται για τη συγκόλληση τομέων θα προστατευθούν με ένα παλτό του deoxaluminate 2» από το τέλος και έπειτα καλυμμένος και θα σφραγιστούν με την ταινία για να παρέχει μια ουσιαστικά υδατοστεγή σφραγίδα. |
| 7 | Το τύμπανο θα ντυθεί εξωτερικά με ένα παλτό του χρώματος εγχυτήρων (εκτός από το ανοξείδωτο). |
| 8 | Η φλάντζα θα προστατευθεί καλά |
Προσοχή
Η στάθμη ύδατος τυμπάνων ατμού λεβήτων είναι μια από τις σημαντικότερες παραμέτρους εγκαταστάσεων παραγωγής ενέργειας και στο μέτρο και στον έλεγχο. Ο έλεγχος της κατάλληλης στάθμης ύδατος στο λέβητα είναι κρίσιμος για την ασφαλή λειτουργία του λέβητα. Εάν το επίπεδο είναι πάρα πολύ χαμηλό, οι σωλήνες λεβήτων θα βλαφθούν με την υπερθέρμανση. Εάν το επίπεδο είναι πάρα πολύ υψηλό, οι διαχωριστές ατμού δεν θα λειτουργήσουν κατάλληλα, ο έλεγχος θερμοκρασίας θα είναι δύσκολος, και οι superheater σωλήνες και ο στρόβιλος μπόρεσαν να βλαφθούν από την υγρασία ή τη χημική μεταφορά κατεργασίας ύδατος.
