Τοίχος νερού λεβήτων τμημάτων εξάτμισης καύσης άνθρακα σταθμών παραγωγής ηλεκτρικού ρεύματος

Τυποποιημένο τμήμα εξάτμισης τοίχων νερού λεβήτων καύσης άνθρακα σταθμών παραγωγής ηλεκτρικού ρεύματος

Τεχνική παράμετρος

Πλεονεκτήματα του τοίχου νερού μεμβρανών

(1) εξασφαλίστε τη συμπίεση του τοίχου φούρνων και μειώστε τη διαρροή αέρα στην αίθουσα καύσης.

(2) πραγματοποιήστε την πλήρη υδρόψυξη στην αίθουσα καύσης, η οποία είναι συμβάλλουσα στην παρεμπόδιση να μετατρέψει σε κωκ κάτω από την περίσταση της ενισχυμένης καύσης.

(3) η μικρή μεγάλη χωρητικότητα θερμότητας, γρήγορα να θερμάνει της αίθουσας καύσης, γρήγορα που δροσίζει, μπορεί να κοντύνει την έναρξη λεβήτων και να σταματήσει το χρόνο ψύξης.

(4) κατάλληλος για τη χρήση του τοίχου φούρνων επιστρώματος σωλήνων, κατά συνέπεια μειώνοντας πολύ το φορτίο του πλαισίου λεβήτων, εύκολο να κρεμάσει.

(5) έναντι του ελαφριού σωλήνα, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.

(6) βελτιώστε το βαθμό προ-συνδυασμού μερών λεβήτων, κατάλληλου και μειώστε την εργασία εγκαταστάσεων.

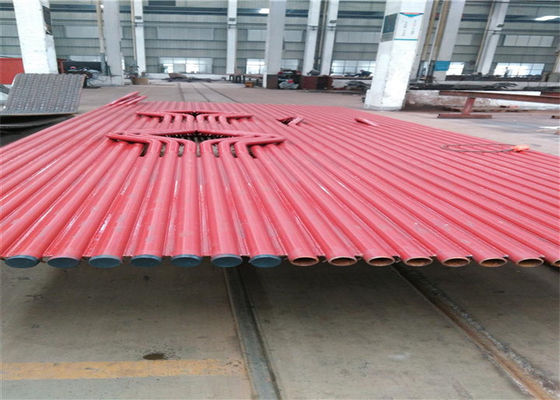

Οι τοίχοι νερού λεβήτων είναι τοίχοι μεμβρανών που αποτελούνται από τους σωλήνες που ενώνονται στενά μαζί με ή χωρίς μια λουρίδα του μετάλλου μέσα - μεταξύ. Αυτοί οι τοίχοι διαμορφώνουν την περίφραξη της αίθουσας καύσης άνθρακα. Οι σωλήνες τοίχων νερού αναφέρονται επίσης ως τμήμα εξατμιστήρων περιέχουν το νερό συνήθως με υγρή μορφή που εξατμίζει βαθμιαία καθώς αυξάνεται στο λέβητα.

Ο τοίχος νερού μεμβρανών μας κατασκευάζεται χρησιμοποιώντας την αρίστης ποιότητας πρώτη ύλη και το σύγχρονο εξοπλισμό παραγωγής στην προηγμένη μονάδα κατασκευής μας. Η προσφερθείσα σειρά είναι διαθέσιμη στα διάφορα μεγέθη, μορφές και προδιαγραφές, σύμφωνα με τις απαιτήσεις των εκτιμημένων πελατών μας. Περαιτέρω, αυτοί παραδίδονται στους πελάτες μέσα στο υποσχεμένο χρονικό πλαίσιο.

Εισαγωγή προϊόντων

Ο τοίχος υδρόψυξης μεμβρανών αναφέρεται στον τοίχο υδρόψυξης που αποτελείται από την αεροστεγή οθόνη σωλήνων που ενώνεται στενά από τον επίπεδους χάλυβα και το σωλήνα. Ο τοίχος υδρόψυξης μεμβρανών μπορεί να εγγυηθεί την καλή συμπίεση της αίθουσας φούρνων, να μειώσει σημαντικά το συντελεστή διαρροής αέρα της αίθουσας φούρνων για το λέβητα αρνητικής πίεσης, και να βελτιώσει τον όρο καύσης στο φούρνο. Μπορεί να αυξήσει την αποτελεσματική περιοχή θέρμανσης ακτινοβολίας και να σώσει την κατανάλωση χάλυβα.

Λεπτομέρειες κατασκευής

Τα χαρακτηριστικά συνδυασμού του τοίχου υδρόψυξης μεμβρανών είναι τα ακόλουθα:
1. Ο έλεγχος και ρυθμίζει το πλάτος, το μήκος, τη λειότητα και τη διαγώνιος της σειράς σωλήνων όταν ανυψώνεται η τετμημένη σειρά σωλήνων επάνω στο πλαίσιο συνδυασμού. Εάν το πλάτος της σειράς σωλήνων είναι μεγαλύτερο από ή λιγότερο από το διευκρινισμένο μέγεθος, το πτερύγιο μπορεί να κοπεί σε ένα κατάλληλο μήκος, να προσαρμοστεί στο διευκρινισμένο μέγεθος και να επαν-ενωθεί στενά έπειτα. Όταν η διαγώνια διαφορά της σειράς σωλήνων υπερβαίνει lOmm, τα πτερύγια μεταξύ μερικών σωλήνων με το μεγαλύτερο μέγεθος μπορούν να κοπούν για να μειώσουν την απόσταση μεταξύ των σωλήνων για να εξαλείψουν τη διαγώνια διαφορά, και έπειτα τα πτερύγια μπορούν να ενωθούν στενά. Όταν unevenness της σειράς σωλήνων υπερβαίνει την επιτρεπόμενη σειρά, το πλαίσιο ατσάλινων σκελετών μπορεί να χρησιμοποιηθεί διορθώστε τη τοπ πίεση του γρύλου.
2. Η ένωση άκρης της σειράς σωλήνων είναι διαφορετική από αυτήν ενός ενιαίου σωλήνα. Η ένωση συγκόλλησης ενός ενιαίου σωλήνα συρρικνώνεται κατά περίπου 12mm μετά από τη συγκόλληση, η οποία δεν έχει καμία επίδραση σε άλλους σωλήνες. Αλλά η σειρά σωλήνων δεν είναι η ίδια, δύο τμήματα της συγκόλλησης άκρης σειρών σωλήνων, εάν από μια πλευρά στην άλλη πλευρά της ακολουθίας συγκόλλησης, η συγκόλληση στο τέλος του σωλήνα που προκαλείται από την παραμόρφωση είναι πολύ μεγάλη. Επομένως, πριν από τη συγκόλληση άκρης, η εκκαθάριση άκρης αυτής της ένωσης συγκόλλησης πρέπει να μετρηθεί περιεκτικά, και σύμφωνα με την άκρη η εκκαθάριση είναι πάρα πολύ μικρή, μέτρια, πάρα πολύ μεγάλη ταξινόμηση, εάν η άκρη η εκκαθάριση είναι πάρα πολύ μεγάλη ή πάρα πολύ μικρός, πρέπει να πάρει τη μέθοδο το σωλήνα, που αντικαθίσταται με έναν μέτριο κοντό σωλήνα. Αυτή τη στιγμή, λόγω της διακένωσης της συγκόλλησης, ο σωλήνας με ένα μεγαλύτερο χάσμα θα γίνει solderable. Προκειμένου να μειωθεί η παραμόρφωση διακένωσης της συγκόλλησης σωλήνων, η μέθοδος συμμετρίας και η διαγώνια συγκόλληση πρέπει να υιοθετηθούν.
3. Το χαμηλότερο μέρος του μπροστινό και πίσω μέρος τοίχου υδρόψυξης έχει το κατώτατο σημείο φούρνων (κρύος κάδος τέφρας), και το ανώτερο μέρος του οπίσθιου τοίχου υδρόψυξης έχει τη γωνία φλογών, έτσι το μέγεθος του συστατικού είναι μεγαλύτερο και η μορφή είναι ειδικότερη, έτσι είναι δύσκολο να συνδυάσει.
4. Η σφαίρα ενιαίων περασμάτων του οπίσθιου σωλήνα τοίχων νερού είναι διαφορετική από άλλους σωλήνες επιφάνειας θέρμανσης. Επειδή ο οπίσθιος τοίχος νερού στο ανώτερο παράθυρο επιγραφών έχει μια πυρίμαχη γωνία, ο αριθμός πυρίμαχου κάμπτοντας σωλήνα γωνίας είναι ο ίδιος όπως αυτός του οπίσθιου τοίχου νερού, προκειμένου να αυξηθεί η ακαμψία της πυρίμαχης γωνίας, υπάρχει επίσης ένας σημαντικός αριθμός διαστήματος του ευθύ σωλήνα (ο περισσότερος τύπος φούρνων). Στη διατομή της γωνίας φλογών και του ευθύ σωλήνα, ειδικός-διαμορφωμένο το equidiameter γράμμα Τ χυτοχάλυβα (σωλήνας τρεις-κλάδων) εγκαθίσταται. Στον ευθύ σωλήνα και τη σύνδεση μεταξύ της κορυφή συνδεμένης δεξαμενής είναι εξοπλισμένος με το στόμιο Φ 5 restrictor χιλ. ή Φ 10 χιλ. Κατά αυτόν τον τρόπο, ο μεγαλύτερος μέρος του λειτουργώντας μέσου καμμμένου σωλήνα είναι συμβάλλων στην ψύξη της γωνίας φλογών, και ένα μικρό μέρος του λειτουργώντας μέσου καμμμένου σωλήνα εξασφαλίζει ότι ο ευθύς σωλήνας και ο κυρτός σωλήνας έχουν το αντίστοιχο ποσό επέκτασης, ώστε να μειωθεί η εσωτερική πίεση, έτσι η δυσκολία μέσω της σφαίρας αυξάνεται.
