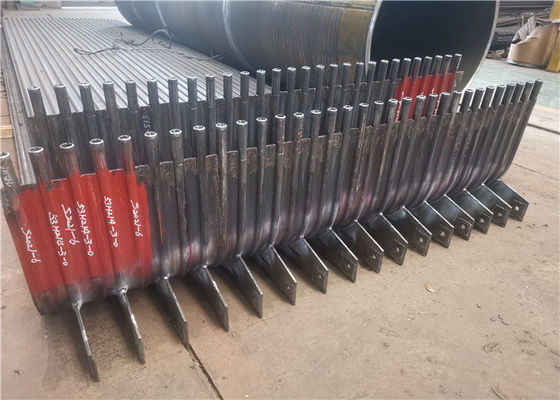

σωλήνας 83mm που βάζει τη χαμηλή διαρροή αέρα επιτροπών τοίχων νερού CFB

σωλήνας 83mm που βάζει τη χαμηλή διαρροή αέρα επιτροπών τοίχων νερού CFB

Εισαγωγή

Μια εξατμιστική επιφάνεια θέρμανσης που αποτελείται από διάφορους παράλληλους σωλήνες που τοποθετούνται στον εσωτερικό τοίχο ενός δαπέδου τζακιού λεβήτων. Η λειτουργία του τοίχου νερού είναι να απορροφηθεί η ακτινοβόλος θερμότητα του υψηλής θερμοκρασίας αερίου φλογών ή σωλήνων στο φούρνο, τον ατμό προϊόντων ή το ζεστό νερό στο σωλήνα, και να μειωθεί η θερμοκρασία του τοίχου φούρνων, και να προστατευθεί ο τοίχος φούρνων. Στο λέβητα μεγάλης περιεκτικότητας, η θερμοκρασία φλογών στο φούρνο είναι πολύ υψηλή, και η ένταση της ακτινοβολίας θερμότητας είναι πολύ large.40 ~ 50% ή περισσότερος της θερμότητας στο λέβητα απορροφάται από τον τοίχο νερού. Εκτός από μερικούς μικρούς λέβητες ικανότητας, ο τοίχος νερού είναι ο κεντρικός αγωγός εξατμιστική επιφάνεια θέρμανσης στο σύγχρονο υδραυλωτό λέβητα. Ο τοίχος νερού διαιρείται σε ελαφρύ τύπο σωλήνων και τύπο μεμβρανών σύμφωνα με τη δομή του. Ο ελαφρύς τοίχος νερού σωλήνων αποτελείται από το συνηθισμένο σωλήνα χάλυβα λεβήτων (Σχ. 1 ελαφρύς τοίχος νερού σωλήνων). Όσο πιό στενή η ρύθμιση σωλήνων είναι, τόσο καλύτερη η επίδραση προστασίας του τοίχου φούρνων είναι. Οι τοίχοι φούρνων αποτελούνται εκτενώς από τις ελαφριά πυρίμαχες ύλες και τα υλικά μόνωσης. Αυτά τα υλικά μπορούν να χτιστούν στον τοίχο φούρνων, ή να τοποθετηθούν στο water-cooled τοίχο για να γίνουν ένας σωληνοειδής τοίχος φούρνων για την εύκολη εγκατάσταση.

Τοίχος νερού μεμβρανών

Ο τοίχος νερού μεμβρανών είναι μια αεροστεγής δομή που αποτελείται από τους σωλήνες και τα πτερύγια. Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο μπορέστε να χρησιμοποιήσετε pipe-laying τον τοίχο, το λιγότερο φορτίο στη δομή χάλυβα και το χαμηλότερο κόστος του λέβητα η εύχρηστη δομή αναστολής και βελτιώνει το σύστημα θερμικής επέκτασης, κατάλληλο για τη μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλό ποσοστό συνελεύσεων, χαμηλή μεγάλη χωρητικότητα θερμότητας και κονταίνει αστέρι-επάνω και χρόνος κλεισίματος. Το μειονέκτημα είναι ότι η διαδικασία παραγωγής είναι σύνθετη. Ο τοίχος νερού μεμβρανών συχνά χρησιμοποιώ στη μεγάλη περιεκτικότητα, τους υψηλής θερμοκρασίας και υψηλούς λέβητες.

Η διάμετρος υλικού και σωλήνων για τους μέσους, υψηλούς και υπερβολιούς υψηλός λέβητες πίεσης, υπό τους κανονικούς όρους κυκλοφορίας νερού, τοίχος σωλήνων μπορεί να δροσιστεί καλά, ο σωλήνας χάλυβα άνθρακα μπορεί να επιλεχτεί. Για τους υπο- κρίσιμους και έξοχους κρίσιμους λέβητες πίεσης, την έλαφο στην επιδείνωση της μεταφοράς θερμότητας και την υψηλή μέση θερμοκρασία (ειδικά όταν επιτυγχάνονται οι έξοχες κρίσιμες παράμετροι), αυτό είναι συχνά απαραίτητος να χρησιμοποιήσει τους εσωτερικούς περασμένους κλωστή σωλήνες (πολυ-επικεφαλής σπειροειδή αυλάκια στον εσωτερικό τοίχο του σωλήνα, η χαρακτηριστική δομή που παρουσιάζεται στο σύκο 2) ή τους σωλήνες χάλυβα κραμάτων χρώμιο-Mo. Για τον τοίχο νερού μεμβρανών, η μέγιστες θερμοκρασία και η πίεση των πτερυγίων πρέπει επίσης να ελεγχθούν. Η εξωτερική διάμετρος των σωλήνων τοίχων νερού του φυσικού λέβητα κυκλοφορίας είναι γενικά 4276mm, οι sub-critical ελεγχόμενοι πίεση λέβητες κυκλοφορίας είναι 4251mm, και οι μόλις-κατευθείαν λέβητες είναι 2242mm.

Ισχυρά σημεία του τοίχου νερού μεμβρανών

(1) εξασφαλίστε τη σφράγιση του τοίχου φούρνων και μειώστε τη διαρροή αέρα στην αίθουσα καύσης.

(2) η πραγματοποίηση της πλήρους υδρόψυξης στην αίθουσα καύσης είναι ευεργετική να αποτρέψει να μετατρέψει σε κωκ υπό τον όρο της ενταμένης καύσης.

(3) το χρόνο ψύξης του ξεκινήματος και το κλείσιμο των λεβήτων μπορούν να κοντύνουν λόγω της μικρής μεγάλης χωρητικότητας θερμότητας, της γρήγορης ανόδου θερμοκρασίας του και γρήγορα της ψύξης στην αίθουσα καύσης.

(4) Pipe-laying ο τοίχος φούρνων είναι κατάλληλος, το οποίο μειώνει πολύ το φορτίο του πλαισίου λεβήτων και είναι κατάλληλο για την αναστολή και την ανύψωση.

(5) έναντι του γυμνού τύπου σωλήνων, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.

(6) βελτιώνει το βαθμό ανά-συνελεύσεων τμημάτων λεβήτων, διευκολύνει και μειώνει το φόρτο εργασίας εγκαταστάσεων.

Τα υλικά τοίχων νερού αποτελούνται γενικά από το χάλυβα άνθρακα. Όταν η πίεση λεβήτων είναι επάνω από το MPA 14, ο χάλυβας κραμάτων επίσης μερικώς χρησιμοποιείται. Σωλήνας έξω από τη διάμετρο: οι φυσικοί λέβητες κυκλοφορίας χρησιμοποιούν γενικά 51 ~ 83 χιλ. πολλαπλάσιος που αναγκάζεται - οι λέβητες κυκλοφορίας και οι άμεσοι τρέχοντες λέβητες χρησιμοποιούν γενικά 22 ~ 60 χιλ. Ο τοίχος νερού ενός ΣΥΝΕΧΟΥΣ λέβητα δεν είναι απαραιτήτως όρθιος όπως αυτόν ενός φυσικού λέβητα κυκλοφορίας, και μπορεί επίσης να περιβληθεί οριζόντια ή με άλλες μορφές. Όταν οι παράμετροι είναι υψηλές, ειδικά στο direct-current λέβητα, προκειμένου να αποτραπεί η επιδείνωση μεταφοράς θερμότητας στην υψηλή περιοχή φορτίων θερμότητας του φούρνου, οι εσωτερικοί περασμένοι κλωστή σωλήνες χρησιμοποιούνται συχνά ή οι αεροτομές εγκαθίστανται μέσα στους σωλήνες.
