Συσκευή σωλήνων ανταλλακτών θερμότητας από σωλήνες από ανοξείδωτο χάλυβα για διυλιστήρια πετρελαίου

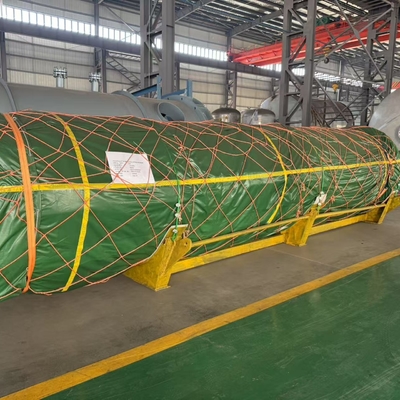

Δέσμη σωλήνων εναλλάκτη θερμότητας από ανοξείδωτους σωλήνες για διυλιστήριο πετρελαίου

Ένας εναλλάκτης θερμότητας δέσμης σωλήνων είναι μια τυπική συσκευή ανταλλαγής θερμότητας που επιτρέπει σε δύο ρευστά με διαφορετικές θερμοκρασίες να ανταλλάσσουν θερμότητα. Μέσω αυτής της συσκευής, ένα ρευστό μπορεί να ψυχθεί και ένα άλλο να θερμανθεί για να καλύψει τις αντίστοιχες ανάγκες τους. Αυτός ο εξοπλισμός χρησιμοποιείται ευρέως σε βιομηχανικούς τομείς όπως οι χημικές, πετρελαϊκές, φαρμακευτικές και ενεργειακές βιομηχανίες και είναι ένας από τους απαραίτητους και σημαντικούς εξοπλισμούς στη χημική παραγωγή.

Ο εναλλάκτης θερμότητας είναι ένας από τους ευρέως χρησιμοποιούμενους εξοπλισμούς μονάδας σε διάφορες βιομηχανίες όπως οι χημικές, πετρελαϊκές και ενεργειακές. Σύμφωνα με στατιστικά στοιχεία, η επένδυση σε εναλλάκτες θερμότητας αντιπροσωπεύει περίπου το 30% της συνολικής επένδυσης εξοπλισμού στη σύγχρονη χημική βιομηχανία, περίπου το 40% του συνόλου του εξοπλισμού διεργασίας σε διυλιστήρια και σχεδόν όλες οι μονάδες αφαλάτωσης θαλασσινού νερού αποτελούνται από εναλλάκτες θερμότητας. Μια έρευνα στην αγορά εναλλακτών θερμότητας του εξωτερικού δείχνει ότι, αν και η ανταγωνιστικότητα διαφόρων εναλλακτών θερμότητας πλακών αυξάνεται, οι εναλλάκτες θερμότητας σωλήνων και κελύφους εξακολουθούν να κυριαρχούν κατά περίπου 64%. Τα αποτελέσματα της ανάπτυξης και της έρευνας νέων στοιχείων ανταλλαγής θερμότητας και εναλλακτών θερμότητας υψηλής απόδοσης δείχνουν ότι ο σωληνωτός εναλλάκτης θερμότητας έχει εισέλθει σε μια νέα περίοδο έρευνας. Τόσο τα εξαρτήματα σωλήνων μεταφοράς θερμότητας όσο και η δομή του διαφράγματος της πλευράς του κελύφους του εναλλάκτη θερμότητας έχουν υποστεί σημαντικές αλλαγές σε σύγκριση με τους παραδοσιακούς σωληνωτούς εναλλάκτες θερμότητας. Η απόδοσή του στη δυναμική των ρευστών, η απόδοση μεταφοράς θερμότητας, οι επιδράσεις κατά των κραδασμών και κατά της δημιουργίας επικαθίσεων έχουν επίσης σημειώσει νέα πρόοδο από την θεωρητική έρευνα έως τον σχεδιασμό της δομής.


Τα κανάλια ρευστού που σχηματίζονται μέσα στους σωλήνες ανταλλαγής θερμότητας ενός εναλλάκτη θερμότητας δέσμης σωλήνων ονομάζονται πλευρά σωλήνα και τα κανάλια ρευστού που σχηματίζονται έξω από τους σωλήνες ανταλλαγής θερμότητας ονομάζονται πλευρά κελύφους. Ένα ρευστό εργασίας εισέρχεται στον σωλήνα μεταφοράς θερμότητας μέσω του σωλήνα εισόδου στο άκρο της κεφαλής και η διαδικασία του μπορεί να επιτύχει δομές μιας πλευράς σωλήνα, δύο πλευρών σωλήνα και τεσσάρων πλευρών σωλήνα σύμφωνα με τις απαιτήσεις της διαδικασίας. Ένας άλλος τύπος ρευστού εργασίας εισέρχεται στο κέλυφος μέσω ενός σωλήνα εισόδου στο ένα άκρο και κατανέμεται ομοιόμορφα έξω από τους σωλήνες μεταφοράς θερμότητας. Η κατάσταση ροής του μπορεί να ρυθμιστεί ρυθμίζοντας διαφορετικούς τύπους και ποσότητες διαφραγμάτων στη δέσμη σωλήνων σύμφωνα με τις απαιτήσεις της διαδικασίας. Δύο ρευστά εργασίας με διαφορετικές θερμοκρασίες εισέρχονται στον εναλλάκτη θερμότητας. Το ρευστό εργασίας με σχετικά υψηλή θερμοκρασία μεταφέρει θερμότητα στο ρευστό εργασίας με σχετικά χαμηλή θερμοκρασία μέσω του τοιχώματος του σωλήνα ανταλλαγής θερμότητας. Το ρευστό εργασίας με σχετικά υψηλή θερμοκρασία ψύχεται, ενώ το ρευστό εργασίας με σχετικά χαμηλή θερμοκρασία θερμαίνεται, επιτυγχάνοντας έτσι τον στόχο της διαδικασίας ανταλλαγής θερμότητας των δύο ρευστών.
