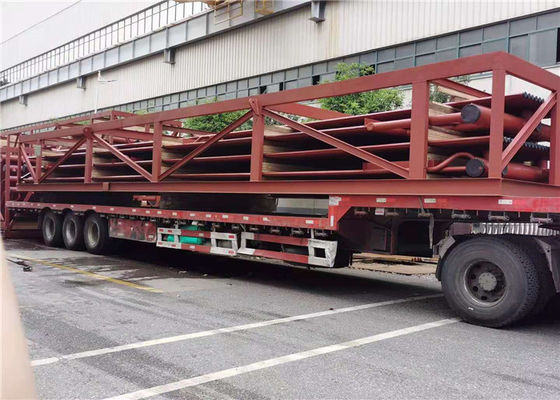

Πάνελ μεμβράνης τοίχου λέβητα ζεστού νερού αερίου σταθμού παραγωγής ενέργειας
Λεπτομέρειες προϊόντος
| Κατάσταση: | Νέος | Δομή: | Σωλήνες φωτιάς/νερού |
|---|---|---|---|
| Καύσιμα: | Θερμότητα άνθρακα/αέριο/άνθρακα/νερό | Τύπος: | Εξοικονόμηση ενέργειας |
| Συσκευασία: | Συσκευασία πλαισίων σιδήρου | Υλικό: | Ατσάλι άνθρακα / ανοξείδωτο ατσάλι κλπ. |
| Επισημαίνω |
Πίνακα τοίχου με υδρατρίδιο με μεμβράνη,Υψηλής αποδοτικότητας υδραυλικό πίνακα τοίχου,Υψηλής απόδοσης τοίχος νερού μεμβράνης |
||
Περιγραφή του προϊόντος
Πάνελ μεμβράνης λέβητα ζεστού νερού αερίου σταθμού παραγωγής ενέργειας Υψηλής απόδοσης
Χαρακτηριστικά του Πάνελ Υδατοτοίχου
1. Έκθεση υπολογισμού αντοχής με πληροφορίες για τα χρησιμοποιούμενα υλικά;
2. Έκθεση 100% ΜΔΕ (μη καταστροφικός έλεγχος) της χαλύβδινης πλάκας, του σωλήνα και της ράβδου συγκόλλησης;
3. Έκθεση 100% επιθεώρησης με ακτίνες Χ (ραφή συγκόλλησης): για να διασφαλιστεί η ποιότητα ολόκληρου του λέβητα;
4. Έκθεση υδραυλικής δοκιμής: διασφάλιση της τυπικής πίεσης λειτουργίας και της ασφάλειας.
Λεπτομέρειες προϊόντος του Πάνελ Υδατοτοίχου
Τα πάνελ υδατοτοίχου με πείρους συνήθως τοποθετούνται κάθετα στο εσωτερικό τοίχωμα του τοιχώματος του κλιβάνου, χρησιμοποιούνται κυρίως για την απορρόφηση της ακτινοβολούμενης θερμότητας που εκπέμπεται από τη φλόγα και τα καυσαέρια υψηλής θερμοκρασίας στον κλίβανο. Είναι ο κύριος τύπος επιφάνειας θέρμανσης εξάτμισης όλων των ειδών των σύγχρονων λεβήτων και το βασικό συστατικό του βρόχου κυκλοφορίας νερού του λέβητα. Λόγω της ψύξης και της προστασίας του τοιχώματος του κλιβάνου, εξ ου και το όνομα.
Ο υδατοτοίχος αρχικά σχεδιάστηκε όχι για να θερμαίνεται, αλλά για να ψύχει τον κλίβανο από ζημιές υψηλής θερμοκρασίας. Αργότερα, λόγω της καλής λειτουργίας ανταλλαγής θερμότητας, αντικατέστησε σταδιακά το τύμπανο ατμού ως το κύριο τμήμα θέρμανσης του λέβητα.
Η επιφάνεια θέρμανσης εξάτμισης, η οποία είναι τοποθετημένη στο εσωτερικό τοίχωμα του θαλάμου του λέβητα και αποτελείται από πολλούς παράλληλους σωλήνες. Η λειτουργία του υδατοτοίχου είναι να απορροφά την ακτινοβολούμενη θερμότητα της φλόγας υψηλής θερμοκρασίας ή των καυσαερίων στον θάλαμο του κλιβάνου, να παράγει ατμό ή ζεστό νερό στον σωλήνα και να μειώνει τη θερμοκρασία του τοιχώματος του κλιβάνου για την προστασία του τοιχώματος του κλιβάνου. Σε έναν λέβητα μεγάλης χωρητικότητας, η θερμοκρασία της φλόγας στον κλίβανο είναι πολύ υψηλή, η ένταση της θερμικής ακτινοβολίας είναι πολύ μεγάλη. Σαράντα έως πενήντα τοις εκατό ή περισσότερο της θερμότητας στον λέβητα απορροφάται από τον υδατοτοίχο. Εκτός από ένα λίγους λέβητες μικρής χωρητικότητας, οι σύγχρονοι λέβητες υδροσωλήνων λαμβάνουν τον υδρόψυκτο τοίχο ως την κύρια επιφάνεια θέρμανσης εξάτμισης.
Παράμετρος του Πάνελ Υδατοτοίχου
| Όνομα | Πάνελ μεμβράνης νερού |
| Υλικό | Ανθρακούχο χάλυβα, κράμαχάλυβας,κλπ. |
| Μέγεθος σωλήνα | Φ38 - 76 mm, Προσαρμογή |
| Πρότυπο | ISO, ASME |
| Μοντέλο | Με πείρους |
| Διάσταση | Προσαρμογή |
| Διαδικασία κατασκευής | Υλικό→Ράβδος → Θερμή/Ψυχρή έλαση→ Θερμική επεξεργασία (Ομαλοποίηση+ σκλήρυνση) → Επιθεώρηση →Γυάλισμα→Σωλήναςσυγκόλληση αρμών→Συναρμολόγηση→Συγκόλληση→Επιθεώρηση→Θερμική επεξεργασία→Δοκιμή υδραυλικής πίεσης→Βάψιμο→ Συσκευασία |
| Θέση εγκατάστασης | Γύρω από το θάλαμο καύσης του λέβητα |
Πλεονεκτήματα του Πάνελ Υδατοτοίχου
1. διασφάλιση της στεγανοποίησης του τοιχώματος του κλιβάνου και μείωση της διαρροής αέρα στον θάλαμο καύσης.
2. πραγματοποίηση πλήρους ψύξης νερού στον θάλαμο καύσης, η οποία συμβάλλει στην αποφυγή της οπτανθρακοποίησης υπό συνθήκες ενισχυμένης καύσης.
3. χαμηλή χωρητικότητα αποθήκευσης θερμότητας, γρήγορη θέρμανση και ψύξη του θαλάμου καύσης, η οποία μπορεί να μειώσει το χρόνο ψύξης της εκκίνησης και της διακοπής του λέβητα.
4. είναι κατάλληλο να χρησιμοποιηθεί τοίχος κλιβάνου με τοποθέτηση σωλήνων, το οποίο μειώνει σημαντικά το φορτίο του πλαισίου του λέβητα και διευκολύνει την ανάρτηση.
5. σε σύγκριση με τον ελαφρύ σωλήνα, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.
6. βελτίωση του βαθμού προ-συναρμολόγησης των εξαρτημάτων του λέβητα, διευκόλυνση και μείωση του φόρτου εργασίας εγκατάστασης.
Εισαγωγή Εταιρείας
Ιδρύθηκε το 1985, η Zhangjiagang Hua Dong Boiler Co., Ltd. (με την επωνυμία HD Boiler), παράγει σταθμούς παραγωγής ενέργειας, βιομηχανικούς, απόβλητα θερμότητας, αποτέφρωσης απορριμμάτων, βιομάζας, οργανικών φορέων θερμότητας και ηλεκτρικούς λέβητες ατμού. Σε συνδυασμό με μια ολοκληρωμένη σειρά επιφανειών θέρμανσης, η HD Boiler φέρνει στην αγορά μια μοναδική υπηρεσία που περιλαμβάνει το σχεδιασμό, την κατασκευή, την εγκατάσταση, τη συντήρηση και την αντικατάσταση των εξαρτημάτων πίεσης του λέβητα.
