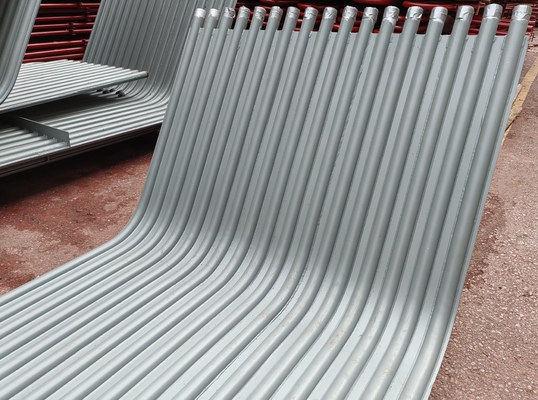

Παρουσίαση προϊόντος: Τείχος μεμβράνης λέβητα

        Ο τοίχος νερού είναι το κύριο θέρμανση μέρος του λέβητα, το οποίο αποτελείται από αρκετές σειρές ατσάλινων σωλήνων, οι οποίες κατανέμονται γύρω από τον θάλαμο του φούρνου του λέβητα.Το εσωτερικό του είναι ρεύμα νερού ή ατμούΗ θερμότητα που απορροφάται από τη φλόγα στο φούρνο του λέβητα είναι κυρίως η θερμότητα ακτινοβολίας των προϊόντων καύσης υψηλής θερμοκρασίας στο φούρνο.που το υγρό εργασίας κινείται προς τα πάνω και εξατμίζεται από τη θερμότητα.

Ηνερό τοίχος ήταν αρχικά σχεδιασμένο- Όχι, όχι.να να είναι θερμαινόμενο, Αλλά... να Ωραίο. Το φούρνο από υψηλή θερμοκρασίες.Ααττήρα,dΕπικοινωνίαtoΙσgΟδικήhΦάεεxchangefχρέωση,ΙtgραδιενεργάrΕπικεφαλήςtΟ ίδιοςσομάδαdρούμιΑσtΟ ίδιοςmΑϊνhνα τρώειpΤέχνηofτο βΟ λαδιέρης.ΤΟ ίδιοςεατμόσφαιραhνα τρώεισεπιφάνειαΙσΕγώ...ΕνίσχυσηontΟ ίδιοςΙΝέοςwΌλαoftΟ ίδιοςβελαιωτήςfβρύσηΑνγΕπικοινωνίεςofmΟποιαδήποτεpαρραλέλtΟύμπες.Το φχρίσμαofτο wαττήwΌλαΙσtoΑβ-απορροφήtΟ ίδιοςrαθροιστικόhΦάεoftΟ ίδιοςhΑχ...tθερμοκρασίαfΑδύναμος.orfΛουέgωςΙntΟ ίδιοςfβρύση,gενερωμένοσομάδαorhοwαττήΙntΟ ίδιοςtμύκητα,ΑνrεκπαιδευτικόtΟ ίδιοςtθερμοκρασίατου tΟ ίδιοςfβρύσηwΌλαtopστρογγυλοtΟ ίδιοςfβρύσηwΟλα.Σε ένα λέβητα μεγάλης χωρητικότητας, η θερμοκρασία της φλόγας μέσα στο φούρνο είναι πολύ υψηλή και η ένταση της θερμικής ακτινοβολίας είναι μεγάλη.Το 40~50% ή και περισσότερο της θερμότητας στο λέβητα απορροφάται από το τοίχωμα νερούΜε εξαίρεση λίγες λέβητες μικρής χωρητικότητας, οι σύγχρονες λέβητες με σωλήνα νερού χρησιμοποιούν το τοίχωμα νερού ως την κύρια επιφάνεια θέρμανσης εξάτμισης στον λέβητα.

Πλεονεκτήματα

Σύμφωνα με τον κατασκευαστικό τύπο, υπάρχουν τρεις κύριοι τύποι: τύπος απλού σωλήνα, τύπος μεμβράνης και τύπος σφιχτού σωλήνα.και η δομή τους είναι η απλούστερηΤο τείχος νερού με την μεμβράνη συγκολλεί πολλούς κυλμένους σωλήνες πτερυγίων που ψύνονται με νερό μαζί με συγκόλληση σημείων, έτσι ώστε να γίνουν μια σφραγισμένη επιφάνεια συνδυασμένης θέρμανσης,που μπορεί όχι μόνο να βελτιώσει την αεροστεγνότητα του φούρνου, μειώνει τις διαρροές αέρα, αλλά και προστατεύει καλύτερα το τοίχωμα του φούρνου, μειώνει το βάρος του τοίχου του φούρνου, απλοποιεί τη δομή.Το τοίχωμα νερού του σωλήνα σπινθήρα είναι να συγκολλήσει πολλές καρφίτσες με μήκος 20 ~ 25mm και διάμετρο 6 ~ 12mm στο νερό-ψύξει τοίχωμα σωλήνα, και στη συνέχεια εφαρμόζουν ανθεκτικό πλαστικό μετάλλου χρωμίου για να μειώσουν την απορρόφηση θερμότητας αυτού του μέρους του τοίχου νερού και να αυξήσουν τη θερμοκρασία της ζώνης καύσης,είναι κατάλληλο για περιπτώσεις όπου η ανάφλεξη του καυσίμου είναι ιδιαίτερα δύσκολη ή για ορισμένους φούρνους εκφόρτωσης υγρών σκωριών.

Σύμφωνα με το μέρος της διάταξης, υπάρχουν δύο είδη τοίχων στερέωσης και τοίχων διαχωρισμού (δηλ. διπλής πλευράς θέρμανσης) με τοίχο ψύξης νερού.Το πρώτο είναι κυρίως εν μέρει ενσωματωμένο στο εσωτερικό τοίχωμα του τοίχου του φούρνου και απορροφά θερμότητα από τη μία πλευράΤο τελευταίο τοποθετείται κυρίως στη μέση του θαλάμου του φούρνου ενός μεγάλου λέβητα, χωρίζοντας ολόκληρο τον φούρνο σε δύο ανεξάρτητα μέρη που θερμαίνονται από τις δύο πλευρές.

Περιγραφή

Τα πάνελ τοίχου νερού χρησιμοποιούνται σε λέβητες ανάκτησης θερμότητας.Ιδιαίτερη προσοχή δίνεται για την ωορρηξία και την αραίωση στο λυγισμένο τμήμα, κατά την κατασκευή.

Κατασκευάζουμε και προμηθεύουμε μια ολοκληρωμένη γκάμα από πάνελ υδρατμών.Οι σωλήνες που προσφέρουμε είναι γνωστό ότι αντέχουν σε μεγάλη εσωτερική πίεση, καθώς μια συνεχής λωρίδα υλικού πτερυγίου περιβάλλεται σπειροειδώς στον σωλήναΑυτοί οι σωλήνες είναι γνωστό ότι παρέχουν θερμότητα ομοιόμορφα που οδηγούν σε αυξημένη θερμότητα.

Η κύρια λειτουργία των πάνελ τοίχου νερού σε λέβητα είναι η απορρόφηση της θερμότητας που παράγεται από φλόγα υψηλής θερμοκρασίας ή καπνό και η παραγωγή ατμού ή ζεστού νερού σε σωλήνες,Συνεπώς για να μειώσει τη θερμοκρασία στο θάλαμο.

Λεπτομέρειες κατασκευής

Τα συνδυαστικά χαρακτηριστικά του τοίχου ψύξης νερού με μεμβράνη είναι τα ακόλουθα:
1. Ελέγξτε και ρυθμίστε το πλάτος, το μήκος, την επίπεδεια και τη διαγώνια της σειράς σωλήνων όταν η σειρά σωλήνων με τμήματα ανυψώνεται στο πλαίσιο συνδυασμού.Εάν το πλάτος της σειράς σωλήνων είναι μεγαλύτερο ή μικρότερο από το καθορισμένο μέγεθος, το πτερύγιο μπορεί να κοπεί σε κατάλληλο μήκος, να προσαρμοστεί στο καθορισμένο μέγεθος και στη συνέχεια να συγκολληθεί εκ νέου.Τα πτερύγια μεταξύ ορισμένων σωλήνων με μεγαλύτερο μέγεθος μπορούν να κοπούν για τη μείωση της απόστασης μεταξύ των σωλήνων για την εξάλειψη της διαγώνιας διαφοράς, και στη συνέχεια τα πτερύγια μπορούν να συγκολληθούν. Όταν η ανισότητα της σειράς σωλήνων υπερβαίνει το επιτρεπόμενο εύρος, μπορεί να χρησιμοποιηθεί το πλαίσιο γάντιας για τη διόρθωση της ανώτερης πίεσης του jack.
2Η σύνδεση του σωλήνα μειώνεται κατά περίπου 1-2 mm μετά τη συγκόλληση, πράγμα που δεν έχει καμία επίδραση σε άλλους σωλήνες.Αλλά η σειρά των σωλήνων δεν είναι η ίδια., δύο τμήματα σωλήνα σειράς ζύγιση μύτη, εάν από τη μια πλευρά στην άλλη πλευρά της ακολουθίας της συγκόλλησης, συγκόλληση στο τέλος του σωλήνα που προκαλείται από την παραμόρφωση είναι πολύ μεγάλη.πριν από τη συγκόλληση της πλάτης, το κενό του πλέγματος πρέπει να μετρηθεί διεξοδικά και σύμφωνα με το κενό είναι πολύ μικρό, μέτριο, πολύ μεγάλη ταξινόμηση,εάν το κενό του οπίσθους είναι πολύ μεγάλο ή πολύ μικρόΗ μέθοδος αυτή πρέπει να χρησιμοποιηθεί για την υποκατάσταση του σωλήνα με ένα μέτριαν διάρκειας μικρό σωλήνα.Για να μειωθεί η παραμόρφωση συρρίκνωσης της συγκόλλησης σωλήνων, θα πρέπει να υιοθετηθεί η μέθοδος της συμμετρίας και της διασταυρούμενης συγκόλλησης.
3Το κάτω μέρος του εμπρόσθιου και του πίσω τοιχώματος ψύξης νερού έχει κάτω μέρος φούρνου (ψυχρό κουβά στάχτης) και το πάνω μέρος του πίσω τοιχώματος ψύξης νερού έχει γωνία φλόγας.Έτσι το μέγεθος του συστατικού είναι μεγαλύτερο και το σχήμα είναι πιο ιδιαίτερο, έτσι είναι δύσκολο να συνδυαστούν.
4Η σφαίρα του ενιαίου περάσματος του σωλήνα του πίσω τοιχώματος νερού διαφέρει από τους άλλους σωλήνες επιφάνειας θέρμανσης.ο αριθμός των φλεγόστερων σωλήνων γωνιακής κάμψης είναι ο ίδιος με αυτόν του πίσω τοίχου νερούΓια να αυξηθεί η ακαμψία της φλεγόστερης γωνίας, υπάρχει επίσης ένας σημαντικός αριθμός ευθείων σωλήνων με απόσταση (πιο πολλοί τύποι φούρνων).εγκαθίσταται ειδική σχήμα χυτοσιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούς σιδηροειδούςΣτο ευθείο σωλήνα και στη διασταύρωση μεταξύ της άνω δεξαμενής που συνδέεται είναι εξοπλισμένο με φρύση Φ 5 mm ή Φ περιοριστή 10 mm.το μεγαλύτερο μέρος του εργασιακού μέσου λυγισμένο σωλήνα είναι ευνοϊκό για την ψύξη της γωνίας φλόγας, και ένα μικρό μέρος του καμπυλωμένου σωλήνα του μέσου εργασίας εξασφαλίζει ότι ο ίσος σωλήνας και ο καμπυλωμένος σωλήνας έχουν το αντίστοιχο ποσό επέκτασης, ώστε να μειωθεί η εσωτερική πίεση,Έτσι η δυσκολία της διέλευσης της μπάλας αυξάνεται..

Σχετικά με εμάς

Η Hua Dong Boiler Co., Ltd είναι μια εταιρεία υψηλής τεχνολογίας που ειδικεύεται στην κατασκευή λέβητων.000 m2 με πάγια περιουσία ύψους 110 USD,000,000Υπάρχουν 1100 εργαζόμενοι, μεταξύ των οποίων 150 τεχνικοί και 600 κωδικοποιημένοι συγκολλητές.Η Hua Dong κατέχει τις άδειες κατασκευής για λέβητες κατηγορίας Α και δοχεία πίεσης κατηγορίας A1 και A2 που εκδίδονται από τη Γενική Διοίκηση Εποπτείας της Ποιότητας της Κίνας, Επιθεώρηση και Απομόνωση. Επίσης κατέχει τα σφραγίδα "S" και "U" "NB" που εκδίδονται από την Αμερικανική Εταιρεία Μηχανολόγων Μηχανικών. Εν τω μεταξύ, η εταιρεία αυτή έχει περάσει την πιστοποίηση ISO9001, SO3834,EN12952 Σύστημα διαχείρισης ποιότητας.
