ASME Υπερθέρμανση θερμαντήρα θερμαντήρα θερμαντήρα θερμαντήρα θερμαντήρα
Λεπτομέρειες προϊόντος
| Όνομα προϊόντος: | Fin Tube Superheater and Reheater | Πιστοποίηση: | ISO, SGS. ASME |
|---|---|---|---|
| Καύσιμα: | Άλλες συσκευές | Παρέχεται εξυπηρέτηση μετά την πώληση: | Δεν παρέχεται Υπηρεσία στο εξωτερικό |
| Εφαρμογή: | Διατήρηση λέβητα, σωλήνα λέβητα, θερμαντικό στοιχείο | Πίεση: | Υψηλή πίεση |
| Επισημαίνω |
Reheater λεβήτων σωλήνων πτερυγίων,Reheater λεβήτων τύπων Χ,Superheater λεβήτων σωλήνων πτερυγίων |
||
Περιγραφή του προϊόντος

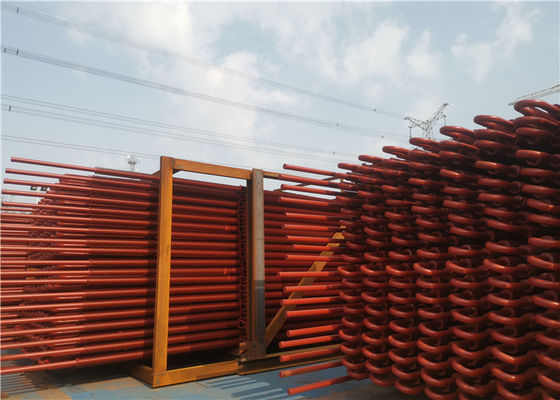

ASME Καρβονικό χάλυβα Σερπεντίνη σωλήνα λέβητα Reheater Superheater Οριζόντια διάταξη
Σύνθεση υλικού
Ο χάλυβας άνθρακα, το κράμα χάλυβα ή το ανθεκτικό στη θερμότητα χάλυβα, τα κιβώτια συλλογής και άλλα υποστηρικτικά υλικά.
Σχεδιαστικό πρότυπο
Ψηλή ή οριζόντια διάταξη.
Πλεονεκτήματα
Όμορφη εμφάνιση, μέγεθος, ακρίβεια, πρώτης κατηγορίας τεχνολογία κάμψης και συγκόλλησης, πρώτης κατηγορίας εξοπλισμός ανίχνευσης.
Κριτήρια κατασκευής και αποδοχής
JB/T1611 "Τεχνική προδιαγραφή για την κατασκευή σωλήνων λέβητα".
JB/T1612 "Τεχνικές προϋποθέσεις δοκιμής πίεσης λέβητα".
JB/T1613 "Τεχνική προδιαγραφή συγκόλλησης τμημάτων πίεσης λέβητα".
JB/T1615"Τεχνική προδιαγραφή για τη βαφή και συσκευασία λέβητα".
JB/T3375 "Κανονισμοί για την αποδοχή υλικών για την κατασκευή λέβητα".
Για το λέβητα σταθμού ηλεκτρικής ενέργειας, είναι ένας κρίσιμος τρόπος αύξησης της θερμικής οικονομίας του σταθμού θερμικής ενέργειας με τη βελτίωση της παραμέτρου του υπερθερματισμένου ατμού.Η αύξηση των παραμέτρων υπερθέρμανσης του ατμού περιορίζεται από τα μεταλλικά υλικάΟ σχεδιασμός των υπερθέρμανσης πρέπει να εξασφαλίζει ότι η θερμοκρασία του εξωτερικού τοιχώματος των σωλήνων επιφάνειας θέρμανσης είναι χαμηλότερη από την επιτρεπόμενη θερμοκρασία της αντοχής στον οξείδωμα του χάλυβα,και εν τω μεταξύ να βεβαιωθείτε ότι η μηχανική αντοχή του. με την ανάπτυξη του μεταλλικού υλικού που χρησιμοποιείται στις λέβητες, οι λέβητες σταθμών παραγωγής στην χώρα μας εφαρμόζουν ήδη γενικά υψηλή πίεση, υψηλή θερμοκρασία (9,8 MPa,540 βαθμούς) και υπερυψηλές παραμέτρους πίεσης.7 MPa, 540 και 555 βαθμούς), και έχουν αναπτύξει παράμετροι υποκριτικής πίεσης ((16.7MPa, 540 και 555 βαθμούς).και ακόμη και πολύ λίγες μονάδες εφαρμόζουν υψηλότερες παραμέτρους πίεσης και θερμοκρασίας.
Για τους λέβητες σε μεγάλους σταθμούς παραγωγής ηλεκτρικής ενέργειας, οι υπερθερμαντές και οι επαναθεραπευτές αποτελούν απαραίτητα εξαρτήματα, τα οποία έχουν επηρεάσει σε μεγάλο βαθμό την ασφάλεια και την οικονομία των λέβητων.Οι υπερθερμαντές είναι οι επιφάνειες θέρμανσης που θερμαίνουν τον κύριο ατμό από την υπερενατρωμένη θερμοκρασία στην ονομαστική υπερεκτιμώμενη θερμοκρασία.Οι θερμαντές είναι οι επιφάνειες θέρμανσης οι οποίες θερμαίνουν το αέριο από τον κύλινδρο υψηλής πίεσης της ατμογεννήτριας σε μια ορισμένη θερμοκρασία.Είναι να ρυθμίσει τους για να βεβαιωθείτε ότι η θερμοκρασία εξόδου στο ονομαστικό επίπεδο των -10- +5 βαθμούς.
Για τους μεγάλους λέβητες στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, οι υπερθεραπευτές και οι επαναθεραπευτές αντιπροσωπεύουν ένα μεγάλο ποσοστό της συνολικής επιφάνειας θέρμανσης, οι οποίοι πρέπει να τοποθετούνται σε περιοχές με υψηλότερη θερμοκρασία καπνού..Για τη βελτίωση της απόδοσης της θερμικής κυκλοφορίας στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας, είναι απαραίτητη η σταδιακή βελτίωση των αρχικών παραμέτρων του ατμού.η αύξηση της πίεσης του ατμού απαιτεί την αντίστοιχη αύξηση της θερμοκρασίας για υπερθερμασμένο ατμό, ή η υγρασία των καυσαερίων μεγάλου σταδίου της ατμογεννήτριας θα είναι πολύ υψηλή, γεγονός που θα επηρεάσει την ασφάλειά της.Η απόδοση της μεταφοράς θερμότητας τους είναι αρκετά κακή., η οποία καθορίζει ότι οι θερμοκρασίες των τοιχωμάτων των σωλήνων των υπερθερμαντήρων και των επαναθερμαντήρων είναι υψηλές.
Λειτουργίες και χαρακτηριστικά των υπερθερμαντών και των επαναθερμαντών
λειτουργίες υπερθερμαντών και επαναθερμαντών:
Οι υπερθερμαντές και οι επαναθερμαντές είναι σημαντικά μέρη των επιφανειών θέρμανσης, που χρησιμοποιούνται για την αύξηση της θερμοκρασίας του ατμού,με στόχο τη βελτίωση της ενθαλπίας του ατμού και την περαιτέρω αύξηση της αποτελεσματικότητας της θερμικής κυκλοφορίας για το σταθμό παραγωγής ηλεκτρικής ενέργειας.
Οι υπερθερμαντές θερμαίνουν υπεργυρωμένο ατμό σε υπερθερμανμένο ατμό με μια ορισμένη θερμοκρασία.είναι απαραίτητο να βεβαιωθείτε ότι η θερμοκρασία του υπερθερμασμένου ατμού είναι κανονική, και εντός του επιτρεπόμενου εύρους διακυμάνσεων θερμοκρασίας.
Από τη θερμική κυκλοφορία στο σταθμό παραγωγής ηλεκτρικής ενέργειας, οι αρχικές παραμέτρους πίεσης και θερμοκρασίας είναι υψηλότερες, η θερμική απόδοση της κυκλοφορίας είναι καλύτερη,ή η υγρασία του ατμού στο πίσω μέρος της ανεμογεννήτριας είναι πολύ υψηλήΕνώ η θερμοκρασία του υπερυψωμένου ατμού περιορίζεται από τα μεταλλικά υλικά, σήμερα, λόγω των περιορισμών των μεταλλικών υλικών, η θερμοκρασία του ατμού είναι πολύ χαμηλή.Η θερμοκρασία υπερθέρμανσης για τους περισσότερους λέβητες σταθμών παραγωγής ηλεκτρικής ενέργειας εξακολουθεί να βρίσκεται στο εύρος των 540-555 βαθμών., και για να αποφευχθεί η υγρασία του ατμού από το φτυάρι της πίσω του ατμογεννήτριας είναι πολύ μεγάλη, έτσι εφαρμόζεται το μέσο σύστημα επαναθέρμανσης.
Οι λειτουργίες των επαναθέρμανσης είναι η θέρμανση των καυσαερίων από τη φιάλη υψηλής πίεσης της ατμογεννήτριας σε θερμοκρασία κοντά ή ίση με τη θερμοκρασία υπερθέρμανσης,και στη συνέχεια να τους στείλει σε κύλινδρο μεσαίας πίεσης και χαμηλής πίεσης για να επεκταθεί και να εργαστούν για να αυξήσει την ξηρότητα της φλόγας της ατμογεννήτριας πίσωΣυνήθως, η πίεση του επαναθερματισμένου ατμού είναι το ένα πέμπτο της πίεσης του υπερθερματισμένου ατμού.
Μέχρι στιγμής στη χώρα μας, οι μονάδες με ισχύ άνω των 125 MW εφαρμόζουν όλες ένα σύστημα ενιαίας θέρμανσης μεσαίας τάξης.Αλλά το σύστημα είναι πολύ περίπλοκο., δεν εφαρμόζεται για τις εθνικές μονάδες, αλλά είναι κοινό για μεγάλες λέβητες στο εξωτερικό.
Αρχή
• Η αρχή του υπερθερμαντή είναι παρόμοια με αυτή των σωλήνων παραγωγής ατμού του λέβητα.
• Τα καυτά αέρια σε υψηλή θερμοκρασία σαρώνουν τους σωλήνες του υπερθερμαντήρα και αυξάνουν τη θερμοκρασία του ατμού, το μέγεθος του οποίου εξαρτάται από τη θερμοκρασία του αερίου εξόδου από τον υπερθερμαντήρα και την ταχύτητα του αερίου.
Εφαρμογή
Χρησιμοποιείται για θέρμανση κορεσμένου ατμού, η θερμοκρασία του ατμού μπορεί να φθάσει τους 900 βαθμούς Κελσίου.
Αναβάθμιση της ικανότητας των υπερθερμαντήρων για την αύξηση της παραγωγής ηλεκτρικής ενέργειας
Στείλτε μας τα απαιτούμενα τεχνικά δεδομένα, όπως η χωρητικότητα του ατμού, η πίεση, η απαιτούμενη θερμοκρασία κλπ. Θα σχεδιάσουμε αναλόγως.
Διαφορές
| Τύπος | Πλεονεκτήματα | Μειονεκτήματα | Μέθοδος υποστήριξης |
| Τύπος κρεμαστήρα | 1.Σταθερή διαρθρωτική στήριξη | 1Η ροή μπλοκάρεται από συμπυκνωμένο ατμό. Χρειάζεται αργή επανεκκίνηση για να καθαρίσει το νερό που συσσωρεύεται στον πάτο. | Υποστηρίζεται από πάνω |
| Επανάστρεφτος τύπος | 1.Κατάλληλη αποχέτευση του συμπυκνωμένου ατμού | 1. έλλειψη δομικής ακαμψίας, ειδικά σε υψηλής ταχύτητας ροή αερίου | Υποστηρίζεται από κάτω |
| Οριζόντιος τύπος |
1. Καλό αποχέτευμα 2Καλή δομική ακαμψία. |
1Δεν βλέπουν την φλόγα απευθείας, οπότε είναι κυρίως από τον τύπο της σύμβασης. | Συνήθως στηρίζονται στους κατακόρυφους αγωγούς αερίου παράλληλοι με τον κύριο φούρνο. |
