Τόπος καταγωγής: | Κίνα |
Μάρκα: | HDB |
Πιστοποίηση: | ISO9001, ASME, EN |
Αριθμό μοντέλου: | Τοίχος μεμβρανών |
Όνομα προϊόντων: | Τοίχος μεμβρανών | Λέξεις κλειδιά: | Επιτροπή τοίχων νερού |
---|---|---|---|
Εφαρμογή: | Συντήρηση για το μύλο ζάχαρης | Υλικό του σωλήνα βάσεων: | SA192M |
Υλικό του επίπεδου πιάτου: | Q235B | Τεχνική παραγωγής: | Ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου, συγκόλληση τόξων αργού |
Υψηλό φως: | Τυποποιημένος φούρνος W ASME όλο το π anel,SA192M επιτροπή τοίχων φούρνων,SA192M prefab επιτροπές λεβήτων |
Τυποποιημένοι τοίχοι μεμβρανών λεβήτων ASME φιαγμένοι από SA192M για την αντικατάσταση/συντήρηση του μύλου Sugur
Εισαγωγή προϊόντων
Οι επιτροπές τοίχων νερού είναι η κύρια επιφάνεια θέρμανσης των λεβήτων, που αποτελείται από τους αριθμούς σειρών των σωλήνων χάλυβα, που τακτοποιούνται γύρω από τη γωνία λεβήτων. Μέσα είναι το ρέοντας νερό ή ο ατμός, και το εξωτερικό δέχεται τη θερμότητα της φλόγας στο φούρνο του λέβητα, απορροφώντας κυρίως τη θερμότητα ακτινοβολίας των υψηλής θερμοκρασίας προϊόντων καύσης στο φούρνο. Το λειτουργώντας ρευστό αυξάνεται σε το και εξατμίζει από τη θερμότητα.
Όταν ο τοίχος νερού σχεδιάστηκε αρχικά, δεν προορίστηκε να θερμαθεί, αλλά να δροσιστεί ο φούρνος έτσι ώστε δεν θα βλαπτόταν από υψηλής θερμοκρασίας. Κατόπιν, λόγω της καλής λειτουργίας ανταλλαγής θερμότητάς του, βαθμιαία που αντικαθιστά το τύμπανο ατμού για να είναι τα κύρια μέρη θέρμανσης για τους λέβητες. Είναι η εξατμιστική επιφάνεια θέρμανσης που αποτελείται από πολλούς παράλληλους σωλήνες που τοποθετούνται στον εσωτερικό τοίχο του δαπέδου τζακιού λεβήτων. Οι λειτουργίες τους είναι να απορροφήσουν την ακτινοβόλο θερμότητα από την υψηλής θερμοκρασίας πυρκαγιά ή να δηλητηριάσουν με αέρια το σωλήνα στο φούρνο, και παράγουν τον ατμό ή το ζεστό νερό μέσα στους σωλήνες, και μειώνουν επίσης τη θερμοκρασία τοίχων φούρνων ώστε να το προστατεύσουν. Στους λέβητες μεγάλης περιεκτικότητας, η θερμοκρασία φλογών στο φούρνο είναι πολύ υψηλή και η ένταση της ακτινοβολίας θερμότητας είναι πολύ υψηλή. 40-50% ακόμα περισσότερος της θερμότητας απορροφάται από τον τοίχο νερού. Εκτός από τους μικρούς λέβητες ικανότητας, η κύρια εξατμιστική επιφάνεια θέρμανσης για τον παρόντα υδραυλωτό λέβητα είναι ο τοίχος νερού.
Εάν σύμφωνα με τον τύπο δομών, οι τοίχοι νερού μπορούν να διαιρεθούν σε τύπους: γυμνός τύπος σωλήνων, τύπος μεμβρανών και τύπος σωλήνων τσιμπημάτων.
Ο τύπος μεμβρανών είναι ευρύτατα χρησιμοποιημένος.
Ο τοίχος νερού μεμβρανών είναι μια αεροστεγής δομή που αποτελείται από τους σωλήνες και τα πτερύγια. Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο μπορέστε να χρησιμοποιήσετε pipe-laying τον τοίχο, το λιγότερο φορτίο στη δομή χάλυβα και το χαμηλότερο κόστος του λέβητα η εύχρηστη δομή αναστολής και βελτιώνει το σύστημα θερμικής επέκτασης, κατάλληλο για τη μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλό ποσοστό συνελεύσεων, χαμηλή μεγάλη χωρητικότητα θερμότητας και κονταίνει αστέρι-επάνω και χρόνος κλεισίματος. Το μειονέκτημα είναι ότι η διαδικασία παραγωγής είναι σύνθετη. Ο τοίχος νερού μεμβρανών συχνά χρησιμοποιώ στη μεγάλη περιεκτικότητα, τους υψηλής θερμοκρασίας και υψηλούς λέβητες.
Σύμφωνα με τη διαφορετική διαδικασία παραγωγής, ο τοίχος νερού μεμβρανών μπορεί να διαιρεθεί σε τρεις τύπους (δείτε Σχ. 1): 1.rolled οι σωλήνες πτερυγίων είναι ενωμένοι στενά στις σειρές, με το λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβοί. 2.bare ο σωλήνας και το πτερύγιο (επίπεδος χάλυβας) είναι ενωμένοι στενά στις σειρές, το οποίο έχει το χαμηλό υλικό κόστος και μπορεί εύκολα να καλύψει τις απαιτήσεις των διάφορων πισσών, αλλά ο επίπεδος χάλυβας απαιτεί τη υψηλή ακρίβεια και τη λήξη equipment.3. Η γυμνή συγκόλληση τήξης σωλήνων, τα πτερύγια μεταξύ των σωλήνων διαμορφώνεται με την πλήρωση του καλωδίου συγκόλλησης, που χρησιμοποιείται συνήθως για τη μικρή πίσσα μεταξύ των σωλήνων. Η πίσσα μεταξύ των σωλήνων του τοίχου νερού μεμβρανών συσχετίζεται με τους παράγοντες όπως η πίεση λεβήτων και το φορτίο θερμότητας φούρνων, συνήθως s/d είναι 1.2-1.5.
Προδιαγραφή

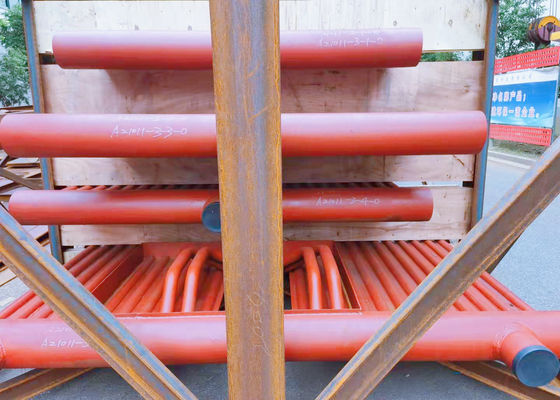

Οι εικόνες είναι ανωτέρω τοίχοι μεμβρανών για ένα πρόγραμμα του Πακιστάν με τις λεπτομέρειες της προδιαγραφής κατωτέρω:
Όνομα | Τοίχοι Memebrane |
Υλικό | ASME SA192M ΚΑΙ Q235B |
Μέγεθος σωλήνων | 63.5*4.5mm |
Πρότυπα | Σύμφωνα με τα πρότυπα ASME/GB |
Εξοπλισμός | Αυτόματος εξοπλισμός παραγωγής |
Εφαρμογή | Συντήρηση του λέβητα μύλων ζάχαρης και του λέβητα εγκαταστάσεων παραγωγής ενέργειας |
