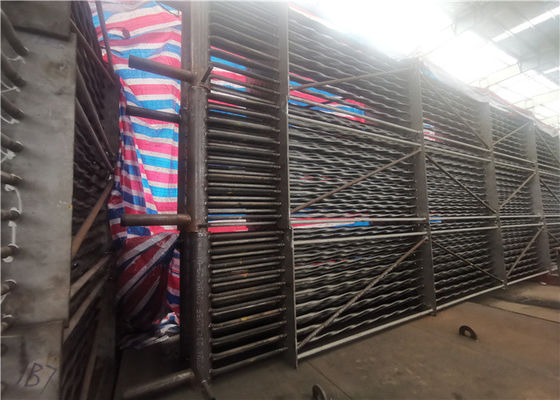

Επίπεδος σπειροειδής εξοικονομητής ανταλλακτών θερμότητας σωλήνων συστροφής ανοξείδωτου

Στριμμένος ανοξείδωτο σωλήνας Sprial εξοικονομητών ανταλλακτών θερμότητας σωλήνων

Εξοικονομητής/περιγραφή ανταλλακτών θερμότητας

Ο ανταλλάκτης θερμότητας είναι μια συσκευή για μέρος της θερμότητας από τα καυτά ρευστά στα κρύα ρευστά. Ο ανταλλάκτης θερμότητας διαδραματίζει έναν σημαντικό ρόλο στη χημική ουσία, το πετρέλαιο, τη δύναμη, τα τρόφιμα και πολλά άλλη βιομηχανική παραγωγή. Ο ανταλλάκτης θερμότητας έχει χρησιμοποιηθεί ευρέως στη χημική παραγωγή, ως θερμάστρα, δοχείο ψύξης, συμπυκνωτής, εξατμιστήρας και reboiler, κ.λπ….

Η δέσμη σωλήνων του ανταλλάκτη θερμότητας αποτελείται από διάφορους στριμμένους επίπεδους σωλήνες, και μια πολλαπλότητα των στεφανών χάλυβα κανονίζεται έξω από τη δέσμη σωλήνων για να ενισχύσει την ακαμψία της δέσμης σωλήνων. Λόγω της ειδικής δομής του σωλήνα, το ρευστό μέσα και έξω από στο σωλήνα είναι στη σπειροειδή ροή, και η ανταλλαγή θερμότητας του ρευστού και στις δύο πλευρές ενισχύεται συγχρόνως. Η ειδική δομή σπειρών έμφραξης έξω από τη δέσμη σωλήνων υπερνικά το σύντομο φαινόμενο ροής του μέσου μεταφοράς θερμότητας μεταξύ της δέσμης σωλήνων και του εσωτερικού του κοχυλιού. Αυτός ο ανταλλάκτης θερμότητας χωρίς πιάτο διαφραγμάτων, μειώνει το κόστος, μειώνει το ξελέπιασμα και τη δόνηση, ιδιαίτερα κατάλληλα για την ύπαρξη κοχύλι και μετασχηματισμός ανταλλακτών θερμότητας σωλήνων, στη χημική ουσία, το πετροχημικό και άλλες ευρείες προοπτικές εφαρμογής βιομηχανιών.

Η διαδικασία παραγωγής του σπειροειδούς επίπεδου σωλήνα περιλαμβάνει «την εξομάλυνση» και το «καυτό στρίψιμο». Ο βελτιωμένος ανταλλάκτης θερμότητας σωλήνων συστροφής είναι τόσο απλός όσο ο παραδοσιακός ανταλλάκτης θερμότητας κοχυλιών και σωλήνων, αλλά υπάρχουν πολλές συναρπαστικές πρόοδοι. Έχει λάβει τα ακόλουθα τεχνικά και οικονομικά οφέλη: βελτιωμένη μεταφορά θερμότητας, μειωμένο ξελέπιασμα, αληθινό αντίρροπο ρεύμα, μειωμένο κόστος, καμία δόνηση, που σώζει το διάστημα, κανένα στοιχείο διαφραγμάτων.

Λόγω της μοναδικής δομής του σωλήνα, ο σωλήνας και το κοχύλι είναι στη σπειροειδή κίνηση συγχρόνως, η οποία προωθεί το βαθμό αναταραχής. Ο συνολικός συντελεστής μεταφοράς θερμότητας του ανταλλάκτη θερμότητας είναι 40% υψηλότερο από αυτό του συμβατικού ανταλλάκτη θερμότητας, ενώ η πτώση πίεσης είναι σχεδόν η ίδια. Όταν ο συγκεντρώνοντας ανταλλάκτης θερμότητας, κινείται σπειροειδώς ο επίπεδος σωλήνας και ο ομαλός σωλήνας μπορούν επίσης να χρησιμοποιηθούν. Ο ανταλλάκτης θερμότητας κατασκευάζεται στην ακριβή συμφωνία με τα πρότυπα ASME. Όπου οι ανταλλάκτες θερμότητας κοχυλιών και σωλήνων και οι συμβατικές συσκευές χρησιμοποιούνται, τέτοιοι ανταλλάκτες θερμότητας μπορούν να αντικατασταθούν. Μπορεί να λάβει την καλύτερη αξία του κοινού ανταλλάκτη θερμότητας κοχυλιών και σωλήνων και του πιάτου και της θερμότητας πλαισίων ο εξοπλισμός μεταφοράς, και έχει την ευρεία προοπτική εφαρμογής στη χημική και πετροχημική βιομηχανία.

Προδιαγραφές

Εφαρμογή

Κατά τη διάρκεια της λειτουργίας λεβήτων στις χαρακτηριστικές εμπορικές και βιομηχανικές εφαρμογές, περίπου 10-20% της αξίας θέρμανσης των καυσίμων αποβάλλεται με τα αέρια σωρών στην ατμόσφαιρα. Οι εξοικονομητές σωρών σχεδιάζονται για να ανακτήσουν τις σημαντικές ποσότητες αυτής της ενεργειακής απώλειας αερίου σωρών, με αυτόν τον τρόπο βελτιώνοντας απέραντα την αποδοτικότητα συστημάτων λεβήτων. Υπάρχουν διάφορες εκτιμήσεις κατά την επιλογή ενός εξοικονομητή:

• Αέριο-δευτερεύουσα πτώση πίεσης. Προστιθέμενο back-pressure στο σωρό λεβήτων έχει επιπτώσεις στην ικανότητα ρυθμοαπόδοσης ανεμιστήρων αέρα καύσης. Ο εξοικονομητής και ο ανεμιστήρας αέρα καύσης πρέπει να ταξινομηθούν κατάλληλα προκειμένου να βεβαιωθούν μια κατάλληλες λειτουργία και μια ικανότητα συστημάτων.

• Feedwater θερμοκρασία. Feedwater στον εξοικονομητή πρέπει να εξαεριστεί και η θερμοκρασία setpoint ελάχιστα σε 220oF για να αποτρέψει τη διάβρωση σωλήνων.

• Πτώση πίεσης ακτών. Feedwater οι αντλίες πρέπει να ταξινομηθούν για να προσαρμόσουν την πτώση πίεσης εξοικονομητών. Επιπλέον, ένα συνεχές διαμορφώνοντας feedwater σύστημα απαιτείται για να εξασφαλίσει κατάλληλα ποσοστά ροής μέσω του εξοικονομητή.
