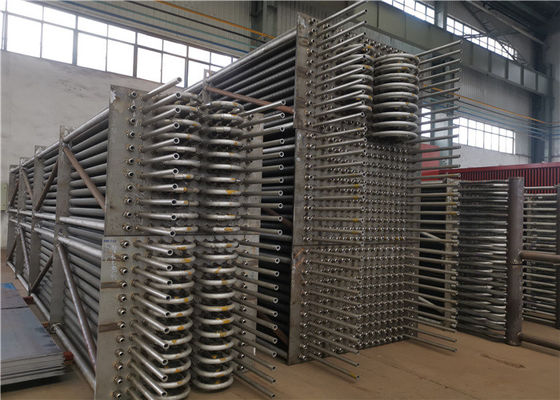

EN10228 οριζόντιος εξοικονομητής εγκαταστάσεων παραγωγής ενέργειας σωλήνων πτερυγίων Sprial

Ο κάθετος εξοικονομητής σωλήνων πτερυγίων Sprial στις εγκαταστάσεις παραγωγής ενέργειας μειώνει τη θερμική πίεση

Περιγραφή εξοικονομητών

Ο εξοικονομητής είναι μια συσκευή που εγκαθίσταται στο χαμηλότερο μέρος του σωλήνα ουρών λεβήτων για την ανακύκλωση της θερμότητας των αποβλήτων του καπνού εξάτμισης, θερμαίνοντας το νερό τροφών λεβήτων στην επιφάνεια θέρμανσης του διαποτισμένου νερού διά την πίεση τυμπάνων ατμού, επειδή απορροφά τη θερμότητα του υψηλής θερμοκρασίας αερίου σωλήνων, μειώνει τη θερμοκρασία εξάτμισης του αερίου σωλήνων, σώζει την ενέργεια και βελτιώνει την αποδοτικότητα, έτσι καλείται εξοικονομητή.

Ο σωληνοειδής εξοικονομητής δεν περιορίζεται από την πίεση και μπορεί να χρησιμοποιηθεί ως βράζοντας τύπος. Αποτελείται γενικά από το σωλήνα χάλυβα άνθρακα με μια εξωτερική διάμετρο 32 ~ 51 χιλ. Τα πτερύγια προστίθενται στο σωλήνα για να βελτιώσουν τη μεταφορά θερμότητας. Ο σωληνοειδής εξοικονομητής αποτελείται από τους παράλληλους κυρτούς σωλήνες (γνωστούς ως serpentines) που τακτοποιούνται οριζόντια.

Ο σπειροειδής?????????? σωλήνας διαμορφώνεται με την ένωση της λουρίδας χάλυβα στο γυμνό σωλήνα κατά μήκος της σπειροειδούς διαδρομής με την υψηλής συχνότητας μέθοδο συγκόλλησης. Ο σπειροειδής?????????? σωλήνας μέσω της υλικών διαδικασίας τυλίγματος πτερυγίων και της συγκόλλησης υψηλής συχνότητας, μπορεί να κάνει την πίεση πτερυγίων και σωλήνων λειώνοντας συνολικά, τη θερμική αντίσταση επαφών κατά προσέγγιση 0, και μπορεί να αντισταθεί την εναλλασσόμενη θερμική πίεση. Καμία παραμόρφωση μετά από τη συγκόλληση, ώστε να μη αποδυναμωθεί η ικανότητα ρουλεμάν του σωλήνα βάσεων, δεν είναι συμβάλλουσα στη μεταφορά θερμότητας από το πτερύγιο στον εσωτερικό τοίχο του σωλήνα βάσεων. Η ελικοειδής πληγή σωλήνων από το sprial?????????? σωλήνα (το μέρος αγκώνων δεν έχει κανέναν??????????) αποτελείται από την ομάδα σωλήνων ως επιφάνεια θέρμανσης του εξοικονομητή, δηλ., ο sprial?????????? εξοικονομητής.

Προδιαγραφές

Εφαρμογή

Κατά τη διάρκεια της λειτουργίας λεβήτων στις χαρακτηριστικές εμπορικές και βιομηχανικές εφαρμογές, περίπου 10-20% της αξίας θέρμανσης των καυσίμων αποβάλλεται με τα αέρια σωρών στην ατμόσφαιρα. Οι εξοικονομητές σωρών σχεδιάζονται για να ανακτήσουν τις σημαντικές ποσότητες αυτής της ενεργειακής απώλειας αερίου σωρών, με αυτόν τον τρόπο βελτιώνοντας απέραντα την αποδοτικότητα συστημάτων λεβήτων. Υπάρχουν διάφορες εκτιμήσεις κατά την επιλογή ενός εξοικονομητή:

• Αέριο-δευτερεύουσα πτώση πίεσης. Προστιθέμενο back-pressure στο σωρό λεβήτων έχει επιπτώσεις στην ικανότητα ρυθμοαπόδοσης ανεμιστήρων αέρα καύσης. Ο εξοικονομητής και ο ανεμιστήρας αέρα καύσης πρέπει να ταξινομηθούν κατάλληλα προκειμένου να βεβαιωθούν μια κατάλληλες λειτουργία και μια ικανότητα συστημάτων.

• Feedwater θερμοκρασία. Feedwater στον εξοικονομητή πρέπει να εξαεριστεί και η θερμοκρασία setpoint ελάχιστα σε 220oF για να αποτρέψει τη διάβρωση σωλήνων.

• Πτώση πίεσης ακτών. Feedwater οι αντλίες πρέπει να ταξινομηθούν για να προσαρμόσουν την πτώση πίεσης εξοικονομητών. Επιπλέον, ένα συνεχές διαμορφώνοντας feedwater σύστημα απαιτείται για να εξασφαλίσει κατάλληλα ποσοστά ροής μέσω του εξοικονομητή.

Εργαστήριο εξοικονομητών
