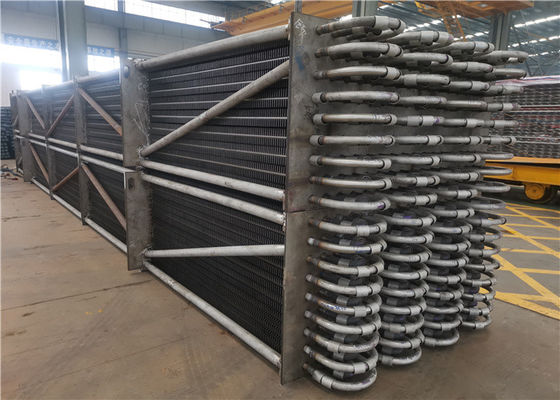

4kW ο κάθετος σωλήνας πτερυγίων μειώνει το θερμικό εξοικονομητή λεβήτων πίεσης

Ο κάθετος εξοικονομητής σωλήνων πτερυγίων Sprial στις εγκαταστάσεις παραγωγής ενέργειας μειώνει τη θερμική πίεση

Περιγραφή εξοικονομητών

Ο εξοικονομητής είναι μια συσκευή που εγκαθίσταται στο χαμηλότερο μέρος του σωλήνα ουρών λεβήτων για την ανακύκλωση της θερμότητας των αποβλήτων του καπνού εξάτμισης, θερμαίνοντας το νερό τροφών λεβήτων στην επιφάνεια θέρμανσης του διαποτισμένου νερού διά την πίεση τυμπάνων ατμού, επειδή απορροφά τη θερμότητα του υψηλής θερμοκρασίας αερίου σωλήνων, μειώνει τη θερμοκρασία εξάτμισης του αερίου σωλήνων, σώζει την ενέργεια και βελτιώνει την αποδοτικότητα, έτσι καλείται εξοικονομητή.

Ο?????????? εξοικονομητής σωλήνων χ-τύπων είναι ένας αποδοτικός εξοικονομητής μεταφοράς θερμότητας που συγκεντρώνεται από το?????????? σωλήνα χ-τύπων (επίσης αποκαλούμενο τον χ-τύπο?????????? σωλήνα?????????? σωλήνας, σωλήνας πεταλούδων).

1. Δομή: Η βασική μορφή είναι τύπος «Χ» και διπλός τύπος «Χ», που τακτοποιούνται στη γραμμή.

2. Χαρακτηριστικά απόδοσης:

(1) ο εξοικονομητής με τον χ-τύπο που ο?????????? εξοικονομητής σωλήνων αντί του γυμνού εξοικονομητή σωλήνων μπορεί να αυξήσει την περιοχή μεταφοράς θερμότητας, να μειώσει τον αριθμό ρύθμισης σωλήνων, ώστε να αυξηθεί το τμήμα κυκλοφορίας αερίου σωλήνων, μειώνει την ταχύτητα καπνού, μειώνει την ένδυση. Επειδή το ποσοστό ένδυσης του σωλήνα είναι ανάλογο προς τη δύναμη 3,33 του ποσοστού ροής αερίου σωλήνων, εάν η ταχύτητα αερίου σωλήνων μειώνεται από 9M το /s σε 7m/s, το ποσοστό ένδυσης θα μειωθεί σε 43% του αρχικού. Συγχρόνως, το πείραμα δείχνει ότι ο ίδιος ο?????????? σωλήνας έχει την επίδραση της κατασκευής της συμπύκνωσης τέφρας μυγών στη μέση της σειράς σωλήνων, έτσι ο?????????? εξοικονομητής σωλήνων έχει επίδραση της μείωσης της ένδυσης στη δομή.

(2) ο?????????? σωλήνας χ-τύπων μπορεί να κατασκευαστεί στο διπλό?????????? σωλήνα τύπων σωλήνων «διπλό Χ», η δομή της είναι άκαμπτη, μπορεί να χρησιμοποιηθεί στην περίπτωση της μακροχρόνιας σειράς σωλήνων.

(3) ο?????????? εξοικονομητής σωλήνων χ-τύπων τακτοποιείται στη γραμμή. Το πτερύγιο χ-τύπων διαιρεί το διάστημα σε διάφορες μικρές περιοχές, το οποίο έχει μια επίδραση ροής στη ροή αέρα, έτσι ώστε η ένδυση μειώνεται πολύ.

(4) το πτερύγιο χ-τύπων μπορεί να επιτύχει την καλύτερη επίδραση φυσήγματος αιθάλης λόγω του σχηματισμού των ευθέων καναλιών και στις δύο πλευρές.

(5) το συμπαγές διάστημα, το γενικό βάρος μειώνεται πολύ, μειώνει το κόστος.

(6) ενέργεια - αποταμίευση και λιγότερη κατανάλωση ισχύος: ο εξοικονομητής για το σύνολο γεννητριών μπορεί να μειώσει τουλάχιστον τα δύο τρίτα της απώλειας θερμότητας καπνού γεννητριών, και μόνο 2 την κατανάλωση ισχύος ~ 4kW ανά τόνο του ατμού.

(7) απλές λειτουργία και συντήρηση Αποταμίευση εργασίας: γενικό εργοστάσιο συνελεύσεων εξοικονομητών, λιγότερα κινούμενα μέρη, απλή δομή, εύκολη να εγκαταστήσει. Το υψηλό επίπεδο της αυτοματοποίησης, της απλών λειτουργίας και της συντήρησης, μπορεί να μειώσει το προσωπικό λειτουργίας.

Λειτουργία

1. Απορροφήστε τη θερμότητα του χαμηλής θερμοκρασίας αερίου σωλήνων, μειώστε τη θερμοκρασία εξάτμισης καπνού, μειώστε την απώλεια καπνού και σώστε τα καύσιμα.

2. Δεδομένου ότι το νερό τροφών θερμαίνεται στον εξοικονομητή πρίν εισάγει το τύμπανο, η απορρόφηση θερμότητας του νερού τροφών στην επιφάνεια θέρμανσης μειώνεται, και ο εξοικονομητής μπορεί να χρησιμοποιηθεί για να αντικαταστήσει μέρος της υψηλού κόστους εξατμιστικής επιφάνειας θέρμανσης.

3. Όταν η θερμοκρασία ύδατος τροφών αυξάνεται, η διαφορά θερμοκρασίας τοίχων θα μειωθεί και η θερμική πίεση θα μειωθεί αντίστοιχα για να επεκτείνει τη ζωή υπηρεσιών του τυμπάνου ατμού.

Προδιαγραφή

Εφαρμογή

Σχετική βιομηχανία: Εγκαταστάσεις παραγωγής ενέργειας ηλεκτροπαραγωγής, γεννήτρια ατμού διατήρησης σταθερής θερμοκρασίας (HRSG).

Οι εξοικονομητές χρησιμοποιούνται συνήθως ως τμήμα μιας γεννήτριας ατμού διατήρησης σταθερής θερμοκρασίας (HRSG) σε εγκαταστάσεις παραγωγής ενέργειας ηλεκτροπαραγωγής. Σε ένα HRSG, το νερό περνά μέσω ενός εξοικονομητή, έπειτα ένας λέβητας και έπειτα superheater. Ο εξοικονομητής αποτρέπει επίσης την πλημμύρα του λέβητα με το υγρό νερό που είναι πάρα πολύ κρύο για να βραστεί λαμβάνοντας υπόψη τα ποσοστά ροής και το σχέδιο του λέβητα.
