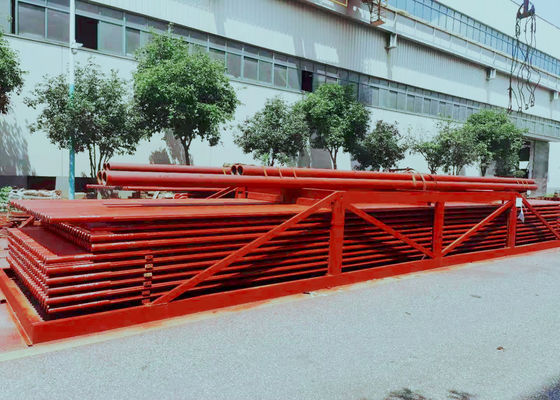

Τοίχος νερού μεμβρανών συγκόλλησης τόξων για την εφαρμογή του μύλου ζάχαρης

Τοίχος νερού μεμβρανών λεβήτων με την ηλεκτροσυγκόλληση δια της μεθόδου του καταβυθιζομένου βολταη!κού τόξου για την εφαρμογή του μύλου ζάχαρης και άλλων βιομηχανικών λεβήτων


Εισαγωγή

Ο τοίχος νερού μεμβρανών είναι μια αεροστεγής δομή που αποτελείται από τους σωλήνες και τα πτερύγια. Τα πλεονεκτήματα είναι λιγότερη διαρροή αέρα στο φούρνο μπορέστε να χρησιμοποιήσετε pipe-laying τον τοίχο, το λιγότερο φορτίο στη δομή χάλυβα και το χαμηλότερο κόστος του λέβητα η εύχρηστη δομή αναστολής και βελτιώνει το σύστημα θερμικής επέκτασης, κατάλληλο για τη μεγάλης κλίμακας μηχανοποιημένη παραγωγή, υψηλό ποσοστό συνελεύσεων, χαμηλή μεγάλη χωρητικότητα θερμότητας και κονταίνει αστέρι-επάνω και χρόνος κλεισίματος. Το μειονέκτημα είναι ότι η διαδικασία παραγωγής είναι σύνθετη. Ο τοίχος νερού μεμβρανών συχνά χρησιμοποιώ στη μεγάλη περιεκτικότητα, τους υψηλής θερμοκρασίας και υψηλούς λέβητες.

Σύμφωνα με τη διαφορετική διαδικασία παραγωγής, ο τοίχος νερού μεμβρανών μπορεί να διαιρεθεί σε τρεις τύπους (δείτε Σχ. 1): 1.rolled οι σωλήνες πτερυγίων είναι ενωμένοι στενά στις σειρές, με το λιγότερο φόρτο εργασίας συγκόλλησης, αλλά οι σωλήνες πτερυγίων είναι ακριβοί. 2.bare ο σωλήνας και το πτερύγιο (επίπεδος χάλυβας) είναι ενωμένοι στενά στις σειρές, το οποίο έχει το χαμηλό υλικό κόστος και μπορεί εύκολα να καλύψει τις απαιτήσεις των διάφορων πισσών, αλλά ο επίπεδος χάλυβας απαιτεί τη υψηλή ακρίβεια και τη λήξη equipment.3. Η γυμνή συγκόλληση τήξης σωλήνων, τα πτερύγια μεταξύ των σωλήνων διαμορφώνεται με την πλήρωση του καλωδίου συγκόλλησης, που χρησιμοποιείται συνήθως για τη μικρή πίσσα μεταξύ των σωλήνων. Η πίσσα μεταξύ των σωλήνων του τοίχου νερού μεμβρανών συσχετίζεται με τους παράγοντες όπως η πίεση λεβήτων και το φορτίο θερμότητας φούρνων, συνήθως s/d είναι 1.2-1.5.

Υλικά για τις επιτροπές τοίχων νερού
20# χάλυβας, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Πρότυπα
Πρότυπα κώδικα ASME, πρότυπα ΜΒ

Ποιοτική επιθεώρηση
ΑΜ, RT, υδραυλική δοκιμή

Προδιαγραφή

Η κύρια λειτουργία των επιτροπών τοίχων νερού στο λέβητα είναι να απορροφήσουν τη θερμότητα που παράγεται από την υψηλής θερμοκρασίας φλόγα ή το σωλήνα και να παραγάγουν τον ατμό ή το ζεστό νερό στους σωλήνες, ως εκ τούτου να μειώσουν τη θερμοκρασία στην αίθουσα.

• Επιτροπή τοίχων νερού λεβήτων μεμβρανών: το σημείο ενώνει στενά πολλούς κυλημένους?????????? σωλήνες σε μια σφραγισμένη συνδυασμένη επιφάνεια θέρμανσης, η οποία βελτιώνει το ερμητικότητα του φούρνου και μειώνει τη διαρροή αέρα.
• Στερεωμένη σωλήνωση τοίχων νερού: ενώνει στενά τις καρφίτσες 20 έως 25 χιλ. στο μήκος και 6 έως 12 χιλ. στη διάμετρο στο σωλήνα τοίχων νερού, και εφαρμόζει έπειτα ένα πυρίμαχο πλαστικό μεταλλεύματος χρωμίου για να μειώσει την απορρόφηση θερμότητας της επιτροπής τοίχων νερού, και να αυξήσει τη θερμοκρασία στη ζώνη καύσης. Είναι αρμόζον για τις καταστάσεις όπου είναι δύσκολο να τεθεί η πυρκαγιά στα καύσιμα, καθώς επίσης και η συγκεκριμένη σκουριά που τρυπά τους φούρνους.
• Σαφής επιτροπή τοίχων νερού λεβήτων σωλήνων: αποτελεσμένος από ολόκληρη μια σειρά των χωρίς συγκόλληση σωλήνων χάλυβα, η απλούστερη δομή.
• Τοίχος-συνημμένη σωλήνωση τοίχων νερού λεβήτων: ενσωματωμένος στον εσωτερικό τοίχο του τοίχου φούρνων, ενιαίος-πλαισιωμένη απορρόφηση θερμότητας.
• Double-sided θερμαμένη επιτροπή τοίχων νερού: εγκατεστημένες στη μέση του μεγάλου φούρνου λεβήτων, που διαιρείται σε δύο μέρη που είναι ανεξάρτητα το ένα από το άλλο, και και οι δύο πλευρές θερμαίνονται.
