Τόπος καταγωγής: | Κίνα |
Μάρκα: | HDB |
Πιστοποίηση: | ISO9001 , SGS , ASME , EN , TUV |
Ποσότητα παραγγελίας min: | 1 ΣΥΝΟΛΟ |
---|---|
Συσκευασία λεπτομέρειες: | Αντάξια συσκευασία θάλασσας για την εξαγωγή |
Χρόνος παράδοσης: | 30~50 ημέρες |
Όνομα προϊόντων: | Τύμπανο ατμού λεβήτων | Εφαρμογή: | Λέβητας εγκαταστάσεων παραγωγής ενέργειας και μύλος ζάχαρης |
---|---|---|---|
Υλικό: | Χάλυβας άνθρακα | Πρότυπα: | ASME/EN/GB |
Συσκευασία: | Πλαίσιο χάλυβα | Λιμένας φόρτωσης: | Σαγκάη |
Υψηλό φως: | Τυποποιημένο τύμπανο ατμού λεβήτων ASME,τύμπανο ατμού υδραυλωτών λεβήτων,τύμπανο ατμού σωλήνων νερού 32mm |

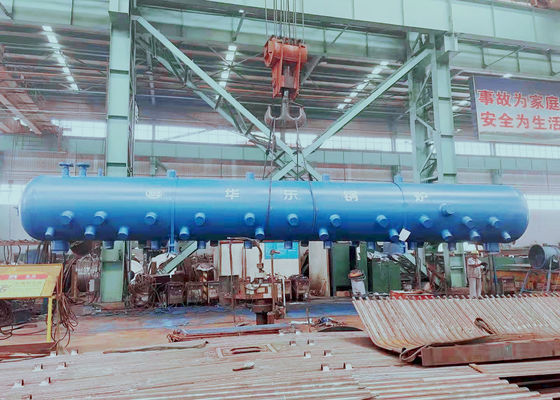

Τύμπανο ατμού μερών λεβήτων φιαγμένο από χάλυβα άνθρακα για το μύλο ζάχαρης στα πρότυπα ASME
Καθορισμός
Ένα τύμπανο ατμού είναι ένα τυποποιημένο χαρακτηριστικό γνώρισμα ενός λέβητα υδραυλών. Είναι μια δεξαμενή του νερού/του ατμού στο τοπ τέλος των σωλήνων νερού. Το τύμπανο αποθηκεύει τον ατμό που παράγεται στους σωλήνες νερού και ενεργεί ως φάση-διαχωριστής για το μίγμα ατμού/νερού. Η διαφορά στις πυκνότητες μεταξύ των βοηθειών καυτού και κρύου νερού στη συσσώρευση «του καυτότερου» - ποτίστε/και διαποτίζω-ατμός στο ατμός-τύμπανο.
Το τύμπανο ατμού λεβήτων είναι το σημαντικότερο δοχείο πίεσης στους βιομηχανικούς λέβητες για την αποθήκευση του ζεστού νερού και του ατμού. Σε ένα βιομηχανικό σύστημα σωλήνων λεβήτων, δεν μπορεί όλο το ζεστό νερό να εξατμιστεί πλήρως στον ατμό, αλλά μάλλον, ένα μίγμα ατμού και το ζεστό νερό. Επειδή το διαποτισμένο ζεστό νερό χρειάζεται περισσότερη θερμότητα για τη μετατροπή στον ατμό, ένα τύμπανο ατμού λεβήτων είναι ένα απαραίτητο κομμάτι του εξοπλισμού. Το τύμπανο ατμού χωρίζει το ζεστό νερό και τον ατμό, όπου το μίγμα διατρέχει ακόμα πίσω για τη θέρμανση εκ νέου ενός κάτω ελθόντος.
Ταξινόμηση
Πίεση | Χαμηλός | Μέση | Υψηλός | Superhigh |
Εσωτερική διάμετρος (χιλ.) |
∅ 800-1200 |
∅ 1400-1600 |
∅ 1600-1800 |
∅ 1600-1800 |
Πάχος (χιλ.) | 16-25 | 32-46 | 60-100 | 80-100 |
Υλικό | Χάλυβας άνθρακα | Χάλυβας άνθρακα & χάλυβας κραμάτων | Χάλυβας άνθρακα & χάλυβας κραμάτων | Χάλυβας κραμάτων |
Λεπτομέρειες χωρισμού ατμός-νερού
Ο αρχικός χωρισμός ατμός-νερού αφαιρεί σχεδόν όλο τον ατμό από το νερό έτσι ώστε πολύ λίγος ατμός διανέμεται εκ νέου από το κατώτατο σημείο τυμπάνων προς τους θερμαμένους σωλήνες μέσω της σύνδεσης εξόδου (downcomer).
Στο δευτεροβάθμιο χωρισμό, τον ατμό περνούν μέσω ενός δευτεροβάθμιου σταδίου των διαχωριστών ή των στοιχείων τριφτών (συνήθως στενά ζαρωμένα παράλληλα πιάτα) για την τελική αφαίρεση σταγονίδιων νερού. Ο ατμός είναι έπειτα εξαντλημένος μέσω των διάφορων λιμένων.
Εξαρτήματα
Τα κύρια συστατικά σε ένα σύστημα λεβήτων είναι οι feedwater λεβήτων θερμάστρες, εξαεριστήρας, λέβητας, αντλία τροφών, εξοικονομητής, λέβητας, superheater, attemperator, σύστημα ατμού, συμπυκνωτής και η συμπυκνωμένη αντλία. Επιπλέον υπάρχουν σύνολα ελέγχων για να ελέγξουν τη ροή νερού και ατμού, τη ροή καυσίμων, τη ροή αέρος και τις χημικές προσθήκες επεξεργασίας.
Ποιοτικός έλεγχος
1. Δοκιμή αντίκτυπου και έκθεση υπολογισμού δύναμης με τις εφαρμοσμένες πληροφορίες υλικών.
2. 100%NDT (μη καταστρεπτική επιθεώρηση) έκθεση του πιάτου, του σωλήνα και του ηλεκτροδίου χάλυβα
3. Ακτίνα X, γ-ακτίνα και υγρή penetrant έκθεση επιθεώρησης δοκιμής (ραφή συγκόλλησης): για να εξασφαλίσει την ποιότητα του ολόκληρου λέβητα
4. Υδραυλική έκθεση δοκιμής: εξασφαλίστε την τυποποιημένες πίεση εργασίας και την ασφάλεια
