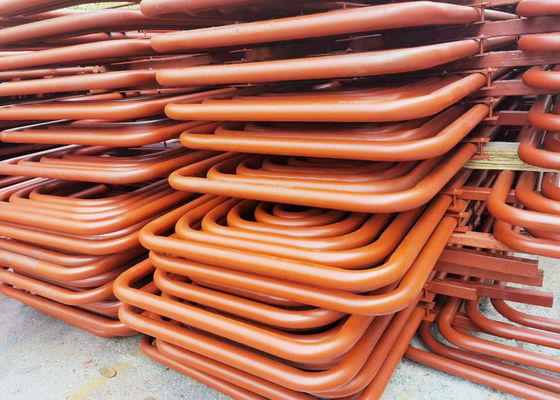

Με κάρβουνο CFB Superheater λεβήτων χάλυβα άνθρακα στα πρότυπα ASME/GB

Superheater λεβήτων χάλυβα άνθρακα για το με κάρβουνο λέβητα CFB στα πρότυπα ASME
Αρχή εργασίας

Superheater είναι το μέρος που θερμαίνει τον ατμό από τη θερμοκρασία κορεσμού superheater από το λέβητα. Καλείται επίσης superheater.
Superheater μπορεί να διαιρεθεί σε τύπο μεταφοράς, ακτινοβόλο τύπο και ημι-ακτινοβόλο τύπο σύμφωνα με τον τρόπο μεταφοράς θερμότητας
Σύμφωνα με τα χαρακτηριστικά της δομής, μπορεί να διαιρεθεί σε ελικοειδή τύπο σωλήνων, τύπο οθόνης, τύπο τοίχων και τύπο τοίχων.

Όλοι αποτελούνται από διάφορους παράλληλους σωλήνες και την πολλαπλή κολπίσκων και εξόδου.
Οι περισσότεροι βιομηχανικοί λέβητες δεν έχουν superheaters επειδή πολλές βιομηχανικές διαδικασίες και χρησιμότητες απαιτούν μόνο το διαποτισμένο ατμό.
Superheaters εγκαθίστανται γενικά στους σταθμούς παραγωγής ηλεκτρικού ρεύματος, τις ατμομηχανές και τους θαλάσσιους λέβητες για να βελτιώσουν τη θερμική αποδοτικότητα των ολόκληρων εγκαταστάσεων παραγωγής ενέργειας ατμού.

Έξοχοι τύποι θερμαστρών:
1. Ακτινοβόλος έξοχη θερμάστρα: είναι ο πιό πρόωρος τύπος έξοχης θερμάστρας και βρίσκεται επάνω από ή πίσω από τις τράπεζες των σωλήνων νερού στην προστασία αυτοί από το άμεση flam ή την πυρκαγιά.
Παράμετροι που αυξάνει τη μεταφορά

a. Αύξηση καύσιμο-και ροή αέρα (ροή αερίου καύσης)
b. Αύξηση του ποσοστού μαζικής ροής του ατμού

Η ακτινοβολία εξαρτάται κυρίως από τη θερμοκρασία flam. δεδομένου ότι το ποσοστό ροής ατμού αυξάνει τη θερμοκρασία εξόδων γίνετε χαμηλότερος.
Ακτινοβόλος έξοχη θερμάστρα
Τοποθετούνται εκθεμένος στην πηγή θερμότητας που απαιτεί τη βελτίωση των θερμοκρασιών μετάλλων.

Οι ακτινοβόλα και convetive έξοχα θερμάστρες και reheaters χρησιμοποιούνται για τον υψηλής θερμοκρασίας ατμό.
Το εξάρτημα της υψηλής θερμοκρασίας ακτινοβόλου έξοχης θερμάστρας ατμού στο λέβητα

Αποτελείται από τους φιδωτούς σωλήνες (χάλυβας άνθρακα, χάλυβας κραμάτων ή ανθεκτικός στη θερμότητα χάλυβας, κ.λπ.) και τα κιβώτια συλλογής και άλλο ενισχυτικό υλικό. Οι σωλήνες έχουν γενικά φ32, φ38, φ42 ή άλλους τύπους προδιαγραφών, σύμφωνα με τις ανάγκες του χρήστη χωριστά.

Reheaters
Είναι οι λογικοί ως έξοχες θερμάστρες αλλά ως έξοδός τους η θερμοκρασία είναι λίγο λιγότερο από τις έξοχες θερμάστρες και η πίεσή τους είναι 20% -25% λιγότερο από η έξοχη θερμάστρα, μπορούν να σταθούν τα λιγότερα ποιοτικά υλικά κράματα.

Εφαρμογή:
Η έξοχη θερμάστρα ατμού αποτελείται από τις πυκνές σπείρες σωλήνων και τοποθετείται στο σωλήνα κάτω από το tempearture 450ºC-1000ºC.
Για την ικανότητα λεβήτων εγκαταστάσεων παραγωγής ενέργειας άνω των 10Mpa, η πλάκα στερέωσης και κουλουριασμένο superheater υιοθετούνται συνήθως.

Ποιες είναι οι διαφορές Superheater και Reheater;
