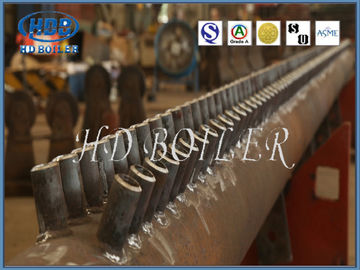

Βιομηχανικές πολλαπλές επιγραφές λεβήτων ατμού με τα διαμήκη ενωμένα στενά πρότυπα σωλήνων ASME

Συνοπτική περιγραφή επιγραφών

Προκειμένου να βελτιωθεί η αποδοτικότητα λεβήτων, οι λέβητες αναπτύσσονται βαθμιαία στους σωληνοειδείς λέβητες για να αυξήσουν την περιοχή μεταφοράς θερμότητας. Οι ροές του νερού δοχείων από το βαρέλι δοχείων στο χαμηλότερο κιβώτιο μέσω του προς τα κάτω σωλήνα, και διανέμονται σε κάθε δέσμη σωλήνων από το σώμα κιβωτίων. Το νερό σε αυτές τις δέσμες σωλήνων απορροφά συνεχώς την ενέργεια θερμότητας και συλλέγει στο ανώτερο σώμα κιβωτίων και ρέει έπειτα πίσω στο βαρέλι δοχείων. Καλούμε τις ανώτερες και χαμηλότερες επιγραφές σωμάτων κιβωτίων. Η επιγραφή είναι ένα σημαντικό μέρος του λέβητα, ο οποίος διαιρείται σε ανώτερη επιγραφή και χαμηλότερη επιγραφή.

Η κύρια λειτουργία είναι collet στα λειτουργώντας ρευστά ή ανακατανέμει τα λειτουργώντας ρευστά σε άλλες σωληνώσεις μέσω των επιγραφών. Δηλαδή για να συλλέξει, να αναμίξει και να διανείμουν τα λειτουργώντας ρευστά, ώστε να εξασφαλιστούν τα λειτουργώντας ρευστά διανέμεται ομοιόμορφα και θερμαίνεται. Η χαμηλότερη επιγραφή, αποκαλούμενη επίσης κιβώτιο κοκ-απόδειξης, βρίσκεται και στις δύο πλευρές της σχάρας και άμεσα των επαφών με την καίγοντας ραφή άνθρακα. Η λειτουργία της είναι να δροσίσει τη μετατρέποντας σε κωκ σκουριά χωρίς σύνδεση με τον πλευρικό τοίχο.

Τύποι

Σύμφωνα με τη θέση του, υπάρχει ανώτερη επιγραφή και χαμηλότερη επιγραφή επιγραφών ή κολπίσκων και επιγραφή εξόδου. Σύμφωνα με τους τύπους δεσμών συλλεχθεισών, μπορούν να διαιρεθούν σε επιγραφές τοίχων νερού, super-heater επιγραφές, επιγραφές εξοικονομητών και ούτω καθεξής.

Λειτουργίες

Η επιγραφή είναι τοποθετήσεις σωληνώσεων για τη μίξη των λειτουργώντας ουσιών των λεβήτων και την εξασφάλιση ομοιόμορφης θέρμανσης των λειτουργώντας ουσιών. Συνήθως ο τοίχος φούρνων των βιομηχανικών λεβήτων αποτελείται από τις σειρές των σωλήνων (water-cooled τοίχοι), αλλά το μέγεθος των λεβήτων είναι τεράστιο, και η δομή είναι σύνθετη. Δεν μπορεί να εγγυηθεί ότι οι λειτουργώντας ουσίες σε όλους τους σωλήνες απορροφούν την ίδια θερμότητα. Υπάρχουν πολλές διαφορές στην απορρόφηση θερμότητας στα διαφορετικά μέρη. Η εγκατάσταση των επιγραφών μπορεί να αφήσει τη λειτουργώντας ουσία σε κάθε σωλήνα να συγκλίνει εδώ, και να διανείμει στο επόμενο επίπεδο κάθε σωλήνα ώστε να μειωθεί η θερμική απόκλιση έτσι ώστε η απορρόφηση θερμότητας, η ροή του λειτουργώντας ρευστού και της ψύξης και η θερμική αποδοτικότητα του λέβητα βελτιστοποιούνται και βελτιώνονται επιπλέον, το μέγεθος, ο αριθμός και το σχεδιάγραμμα των σωλήνων στα ανώτερα, μέσα και χαμηλότερα μέρη του λέβητα είναι διαφορετικοί. Η επιγραφή είναι αρμόδια για τη σύνδεση κάθε τμήματος για να εξασφαλίσει ομαλή ροή των λειτουργώντας ουσιών.

Διαδικασία παραγωγής των επιγραφών

Δομή και υλικό

Σε όλους τους τύπους ή τους βαθμούς λεβήτων, η δομή επιγραφών είναι βασικά παρόμοια, συνήθως αποτελούμενος από το βαρέλι, την ΚΑΠ τελών, τις μεγάλες και μικρές ενώσεις σωλήνων, τα γράμματα Τ, τους αγκώνες, τα εξαρτήματα (προ-ενωμένα στενά μέρη ή ανυψωτικά αυτιά) και άλλα μέρη. Η χαρακτηριστική δομή της επιγραφής παρουσιάζεται στο σχήμα 1.

Η σειρά διαμέτρων του βαρελιού επιγραφών στους λέβητες σταθμών παραγωγής ηλεκτρικού ρεύματος είναι γενικά από 89mm σε 914mm, η σειρά πάχους τοίχων είναι από 7mm σε 150mm, και το μέγιστο μήκος είναι 23000mm. Η επιγραφή αποτελείται από το χάλυβα άνθρακα (όπως 20G, sa-106B, sa-106C), το χαμηλό ανθεκτικό στη θερμότητα χάλυβα κραμάτων (όπως 15CrMoG, 12Cr1MoVG, WB36, sa-335P12, SA335-P22), το μέσο ανθεκτικό στη θερμότητα χάλυβα κραμάτων (όπως sa-335P91), και την εξαιρετικά-έξοχη κρίσιμη χρήση λεβήτων sa-334P122, sa-335P92, τα κ.λπ. Ο συνήθως χρησιμοποιημένος εξοπλισμός στην κατασκευή επιγραφών περιλαμβάνει τη μηχανή αυλακιού, μηχανή διατρήσεων, τρυπώντας μηχανή, αυτόματος καταδύεται τη μηχανή συγκόλλησης τόξων για τη δακτυλιοειδή ραφή, τη μηχανή συγκόλλησης ασπίδων αερίου του CO2, την πένσα σωλήνων, τον υδραυλικό Τύπο, το φούρνο θερμικής επεξεργασίας και την υδραυλική αντλία δυτών, κ.λπ….

Ταξινόμηση
