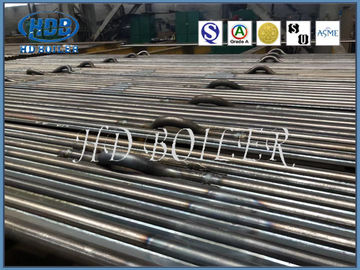

Σωλήνες τοίχων νερού ανταλλακτικών λεβήτων για τις βιομηχανικές εγκαταστάσεις παραγωγής ενέργειας, πρότυπα ASME

Ανοξείδωτο σωλήνων τοίχων νερού ανταλλακτικών λεβήτων διατήρησης σταθερής θερμοκρασίας/χάλυβας κραμάτων, τυποποιημένη, υψηλή αποδοτικότητα ASME

Περιγραφή προϊόντων

Πλήρες όνομα «του σωλήνα τοίχων νερού», το παλαιό όνομα του «τοίχου νερού», γνωστό επίσης όπως «σωλήνα αύξησης». Συνήθως τοποθετημένο κάθετα στον εσωτερικό τοίχο του τοίχου φούρνων, χρησιμοποιείται κυρίως για να απορροφήσει την ακτινοβόλο θερμότητα που εκπέμπεται από τη φλόγα και το υψηλής θερμοκρασίας αέριο σωλήνων στο φούρνο. Είναι ο κύριος τύπος επιφάνειας θέρμανσης εξάτμισης όλων των ειδών σύγχρονων λεβήτων και του βασικού συστατικού του βρόχου κυκλοφορίας νερού λεβήτων. Και λόγω της ψύξης και της προστασίας του τοίχου φούρνων, έτσι το όνομα.

Ο τοίχος νερού σχεδιάστηκε αρχικά για να μην θερμαθεί, αλλά για να δροσίσει το φούρνο από την υψηλής θερμοκρασίας ζημία. Αργότερα, λόγω της καλής λειτουργίας ανταλλαγής θερμότητάς του, αντικατέστησε βαθμιαία το τύμπανο ατμού ως κύριο μέρος θέρμανσης του λέβητα.

Τύποι

Σύμφωνα με τον τύπο δομών, υπάρχουν κυρίως τρεις τύποι: ελαφρύς τύπος σωλήνων, τύπος ταινιών και οδοντωτός τύπος σωλήνων. Ο τοίχος υδρόψυξης του οπτικού σωλήνα αποτελείται από ολόκληρη μια σειρά των άνευ ραφής σωλήνων χάλυβα με την απλούστερη δομή. Ο τοίχος υδρόψυξης μεμβρανών είναι πολύς κυλημένος καλός σωλήνας πτερυγίων τοίχων υδρόψυξης με τη συγκόλληση σημείων μαζί, ώστε να γίνει μια σφραγισμένη σύνθετη επιφάνεια θέρμανσης, όχι μόνο μπορεί να βελτιώσει τη συμπίεση αέρα της αίθουσας φούρνων, να μειώσει τη διαρροή αέρα, αλλά και μπορεί καλύτερα να προστατεύσει τον τοίχο φούρνων, έτσι ώστε το βάρος του τοίχου φούρνων μειώνεται, η δομή απλοποιείται Ο οδοντωτός τοίχος υδρόψυξης σωλήνων είναι ενωμένος στενά στο σωλήνα τοίχων υδρόψυξης πολλά μακριά 20 ~ 25mm, διάμετρος 6 καρφίτσα ~ 12mm, και έπειτα ντυμένος με το μετάλλευμα χρωμίου το πυρίμαχο πλαστικό, προκειμένου να μειωθεί η απορρόφηση θερμότητας του τοίχου υδρόψυξης αυτό το μέρος, βελτιώνει τη θερμοκρασία της ζώνης καύσης, κατάλληλη για τις δύσκολες περιπτώσεις πυρκαγιάς καυσίμων ειδικά ή κάποιο υγρό φούρνο σκουριάς. Ο Τύπος διακοσμεί μια θέση, έχει τον τύπο τοίχων και βρίσκεται μεταξύ του τύπου τοίχων (συγκεκριμένα το διπλό πρόσωπο θερμαίνεται) τοίχος δύο υδρόψυξης είδη. Το πρώτο ενσωματώνεται συνήθως στον εσωτερικό τοίχο του τοίχου φούρνων, ο οποίος απορροφά τη θερμότητα σε μια πλευρά. Το τελευταίο εγκαθίσταται συνήθως στη μέση του μεγάλου φούρνου λεβήτων, ολόκληρος ο φούρνος είναι χωρισμένος σε δύο χωριστά μέρη, double-sided θέρμανση.

Προδιαγραφή

Λειτουργίες

1. Ο τοίχος υδρόψυξης είναι η υψηλής θερμοκρασίας ακτινοβόλος θερμότητα που απορροφάται από τη φλόγα αιθουσών καυσίμων, η οποία κάνει το νερό που εισάγει τον τοίχο υδρόψυξης να εξατμίσει στο διαποτισμένο ατμό.

2. Προστατεύστε τον τοίχο φούρνων. Τον τοίχο υδρόψυξης τοποθετούνται σε όλες τις πλευρές για να χωρίσει την αίθουσα καύσης από τον τοίχο φούρνων και να αποτρέψει τον τοίχο φούρνων από να καεί έξω.

3. Απλοποιήστε τη δομή τοίχων φούρνων για την εύκολη εγκατάσταση, και δώστε προσοχή στο αντιτριβικό και explosionproof δίκτυο του λέβητα.

4. Ο water-cooled σωλήνας τοίχων μπορεί να απορροφήσει τη θερμότητα ακτινοβολίας καλά, και η ένταση εξάτμισής της είναι 4 φορές αυτή της δέσμης σωλήνων μεταφοράς. Κατάλληλα να αυξήσει το water-cooled σωλήνα τοίχων στο φούρνο θα μειώσει τον αριθμό επιφάνειας μεταφοράς και θέρμανσης.

Η water-cooling οθόνη χρησιμοποιείται για να διακρίνει τον πρόωρο water-cooling ελαφρύς-σωλήνων τοίχο, ο water-cooling τοίχος του πρόωρου λέβητα είναι μια κατακόρυφος σωλήνων γύρω από το φούρνο, και ο water-cooling τοίχος περιβάλλεται από τον παχύ τοίχο φούρνων. Ο water-cooling σωλήνας τοίχων του τρέχοντος λέβητα έχει τα πτερύγια και στις δύο πλευρές και δύο παρακείμενα πτερύγια σωλήνων συνδέονται για να διαμορφώσουν μια water-cooling οθόνη, η οποία διανέμεται γύρω από το φούρνο.

Πλεονεκτήματα

1.ensure η σφράγιση του τοίχου φούρνων και μειώνει τη διαρροή αέρα στην αίθουσα καύσης.

2.realize πλήρης υδρόψυξη της αίθουσας καύσης, η οποία είναι χρήσιμη να αποτρέψει το σχηματισμό κοκ στην περίπτωση της ενταμένης καύσης.

3. η μικρή ικανότητα της αποθήκευσης θερμότητας, γρήγορα να θερμάνει της αίθουσας καύσης και γρήγορη ψύξη, μπορεί να κοντύνει το χρόνο ψύξης της έναρξης και της στάσης λεβήτων.

4. είναι αρμόζον να χρησιμοποιηθεί ο τοίχος φούρνων σωλήνων, ο οποίος μειώνει πολύ το φορτίο του πλαισίου λεβήτων και είναι κατάλληλος για την αναστολή.

5. έναντι του οπτικού σωλήνα, η ικανότητα απορρόφησης θερμότητας του σωλήνα βελτιώνεται.

ο βαθμός προ-συνδυασμού 6.the τμημάτων λεβήτων βελτιώνεται, ο οποίος είναι κατάλληλος και μειώνει το φόρτο εργασίας εγκαταστάσεων.

Ποιοτικός έλεγχος

1. Τομέας επεξεργασίας 200.000 τετραγωνικών μέτρων

2. 150 μηχανικοί

3. 600 κωδικοποιημένοι οξυγονοκολλητές

4. 60 εξουσιοδοτημένοι επιθεωρητές (εκπαιδευτικοί NDT ισόπεδος-ΙΙΙ)

5. Κατηγορία-άδειες για το λέβητα σχεδίου και κατασκευής

6. Ποιοτικό σύστημα του ISO 9001:2008

7. Πιστοποιητικό ASME των λεβήτων δύναμης

8. ASME έγκριση γραμματοσήμων του “S”, του “U” και NB
